Opis uređaja
8
Upute za instaliranje i održavanje eloBLOCK 0020094388_02
3
1
2

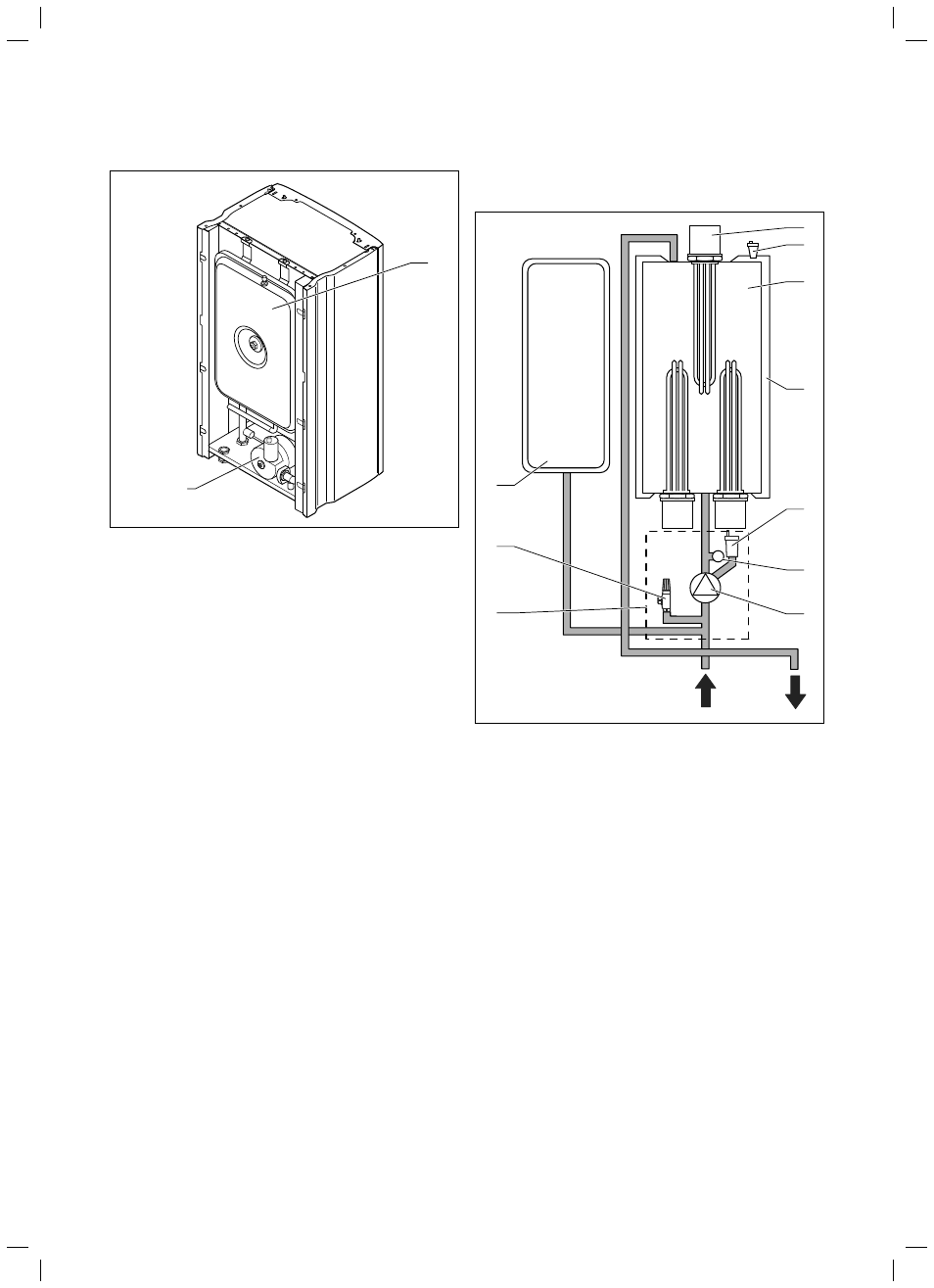

3.2 Pregled straga kod otvorenog uređaja
Legenda
1 Ekspanzijska posuda
2 Crpka za grijanje
3.3 Funkcijski
elementi
TS
1
10
11
12
2
3
4
5
6
7
8
9
3.3 Funkcijski elementi uređaja
Legenda
1 Grijači
2 Ventil za odzračivanje
3 Spremnik/izmjenjivač
topline
4 Izolacija
5 Automatski brzi odzračnik
6 Senzor
tlaka
7 Crpka za grijanje
8 Polazni vod grijanja
9 Povratni vod grijanja
10 Hidraulična grupa
11 Sigurnosni
ventil
12 Ekspanzijska posuda
Električni zidni uređaj za grijanje sastoji se od cilindričnog
izmjenjivača topline s grijačima i jednom hidrauličnom gru-
pom koja se opet sastoji od crpke za grijanje, senzora tlaka i
sigurnosnog ventila. Ventil za održavanje kod hidraulične
grupe služi kao brzi odzračnik. Za kompenzaciju širenja
vode uvjetovanog toplinom u sustavu grijanja ugrađena je
membranska ekspanzijska posuda od 7 litara.
