RU
Описание аппарата
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_02 9
3
1
2

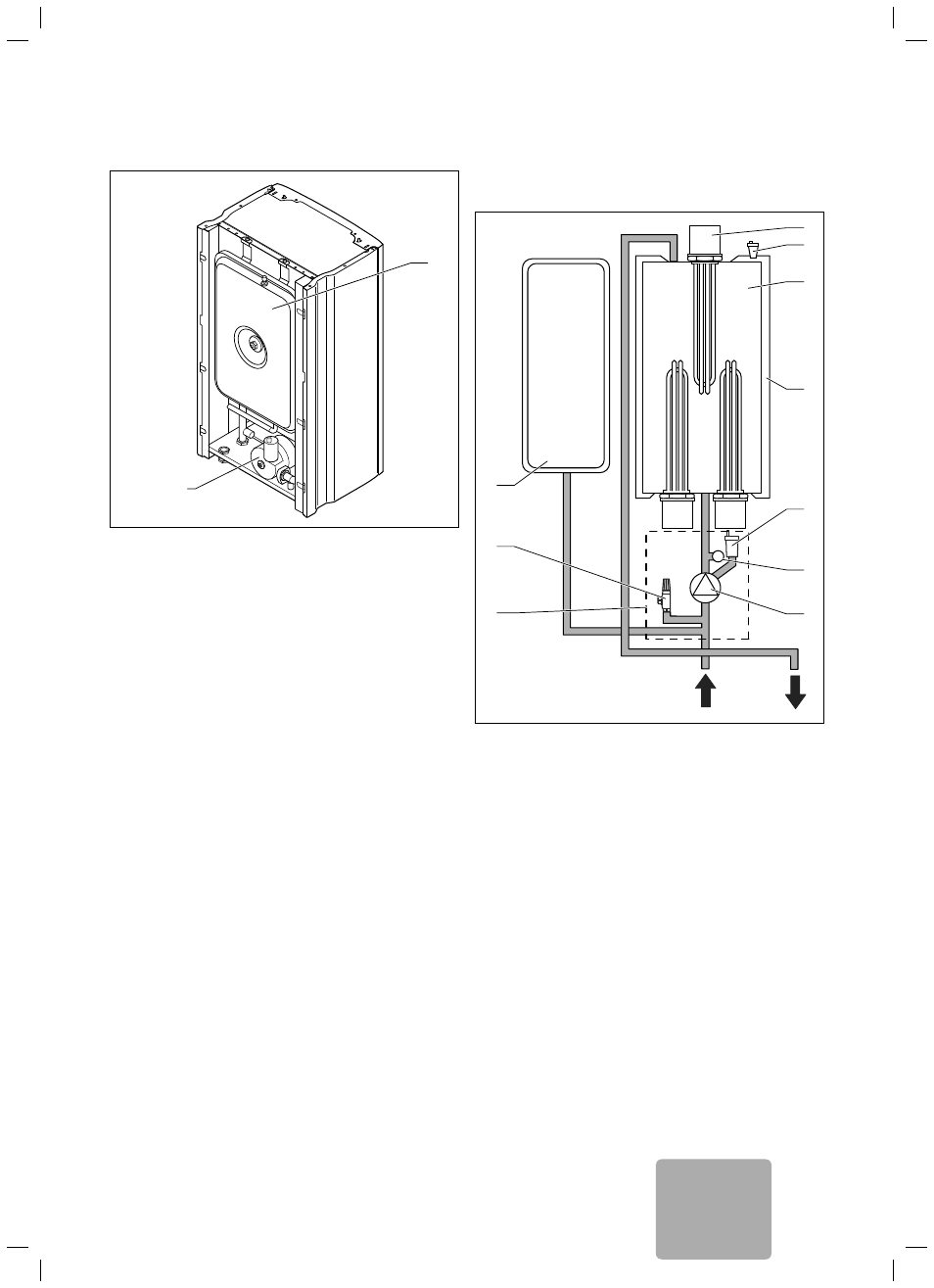

3.2 Вид сзади, аппарат открыт
Пояснения к рисунку
1 Расширительный
бак
2 Насос отопительной системы
3.3 Функциональные элементы
TS
1
10
11
12
2
3
4
5
6
7
8 9
3.3 Функциональные элементы аппарата
Пояснения к рисунку
1 Нагревательные
элементы
2 Клапан для выпуска воздуха
3 Водонагреватель/теплообменник
4 Изоляция
5 Автоматический быстродействующий воздухоотводчик
6 Датчик
давления
7 Насос отопительной системы
8 Подающая линия системы отопления
9 Обратная линия системы отопления
10 Гидравлическая группа
11 Предохранительный клапан
12 Расширительный бак
Настенный электрический котел состоит из цилиндрического тепло-
обменника с ТЭНами и гидравлической группы, которая, со своей
стороны, состоит из насоса отопительной системы, датчика давления
и предохранительного клапана. Сервисный клапан в гидравличе-
ской группе служит быстродействующим воздухоотводчиком. Для
компенсации теплового расширения воды в отопительной системе
встроен мембранный расширительный бак емкостью 7 л.
