Монтаж и установка
14
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_02
4
4.7
Подключение гидравлического контура
настенного электрического котла
b
Осторожно!
Опасность повреждения из-за загрязнений в
подающей и обратной линиях системы
отопления!
Такие загрязнения, как остатки от сварки, ока-
лина, пенька, замазка, ржавчина, крупная грязь и
пр. в трубопроводах могут откладываться в аппа-
рате и приводить к неисправностям.
> Тщательно промойте систему отопления перед
подключением аппарата, чтобы удалить воз-
можно имеющиеся загрязнения!
a
Опасно!
Опасность материального ущерба и/или
травм людей из-за ненадлежащего монтажа!
Установка аппарата может выполняться только
аттестованным фирмой Vaillant специализирован-
ным предприятием. Это предприятие также берет
на себя ответственность за правильность монтажа
и первого ввода в эксплуатацию.
> Обеспечьте установку аппарата только силами
аттестованного фирмой Vaillant специализиро-
ванного предприятия.
i
Для подключения аппарата со стороны отопительной
системы используйте гидравлические соединительные
принадлежности, рекомендованные Vaillant.
–
Для должного слива от продувочного трубопровода предохрани-
тельного клапана должна быть отведена устанавливаемая пользо-
вателем сливная труба с впускной воронкой и сифоном. Должна
иметься возможность наблюдения за сливом!
–
Аппараты оснащены расширительным баком (7 л/0,075 MПа
(0,75 бар)). Перед монтажом аппарата проверьте, достаточно
ли этого объема. Если это не так, необходимо установить допол-
нительный расширительный бак со стороны установки на сто-
роне всасывания насоса.
–
Для упрощения длительного выпуска воздуха из системы отопле-
ния воздуховыпускные клапаны должны быть конструктивно уста-
новлены во всех высоко расположенных точках отопительной
системы и на всех радиаторах.
–
Для заполнения и опорожнения системы отопления конструкция
должна содержать кран для наполнения и опорожнения системы
и запорные краны для греющей и горячей воды.
4.7.1
Подключение настенного электрического котла к
отопительному контуру
a
Опасно!
Опасность ожога и/или повреждения вслед-
ствие утечки воды!
Возможные негерметичности в трубопроводах!
> Обратите внимание на то, чтобы монтаж при-
соединительных линий проходил без напряже-
ния, чтобы это не привело к негерметичности в
системе отопления!

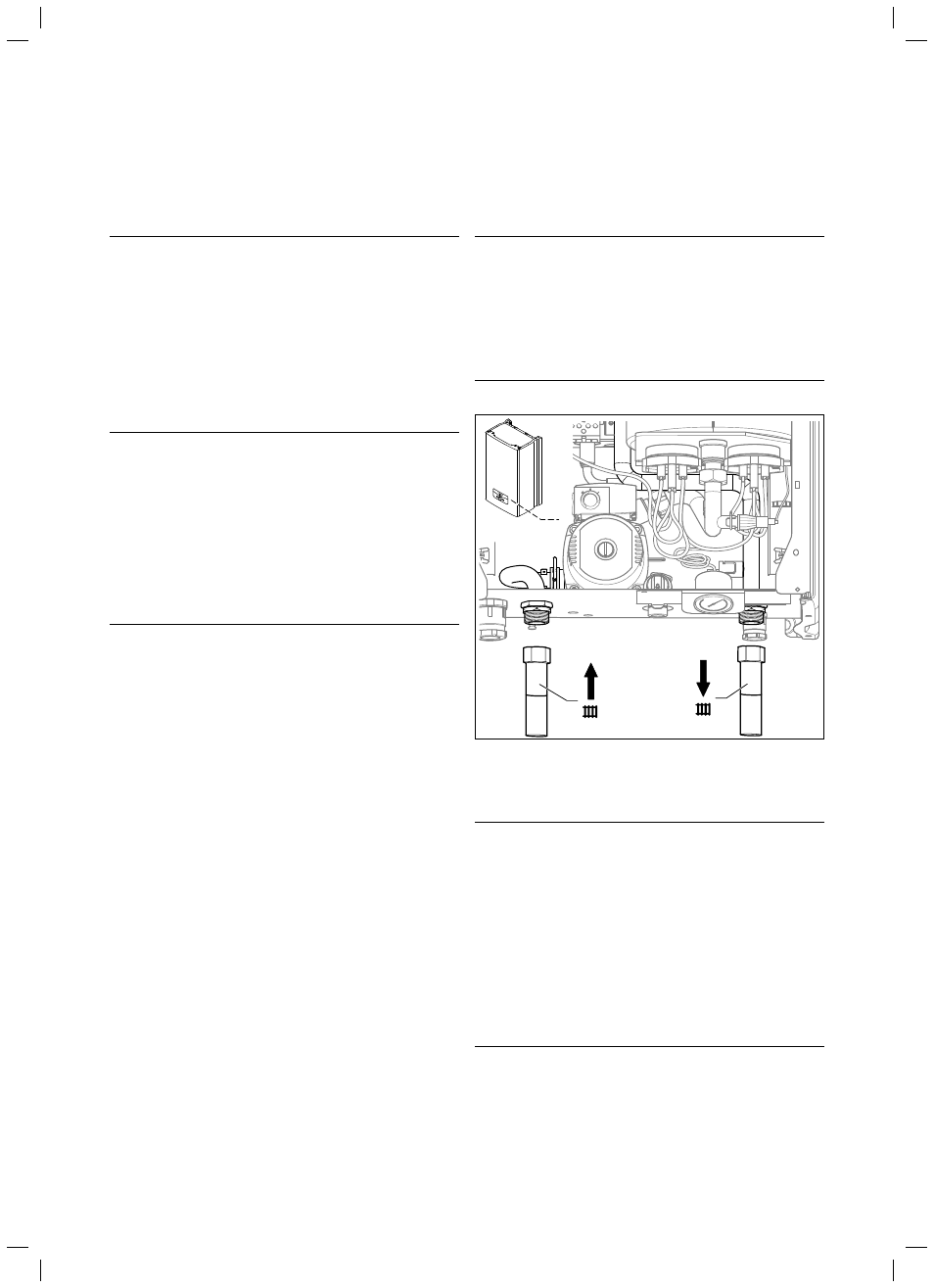

4.8 Монтаж подающей и обратной линий
> Соедините подающую и обратную линию системы отопления с
патрубками подающей и обратной линий на аппарате.
b
Осторожно!
Опасность повреждения аппарата при отсут-
ствии перепускного клапана, монтируемого
эксплуатирующей стороной!
Когда все клапаны отопительных элементов
закрыты, а настенный электрический котел рабо-
тает, нагретая вода направляется через перепуск-
ной клапан с целью контролируемого снижения
давления в котле. Вследствие контролируемого
снижения давления в настенном электрическом
котле предотвращаются аварийные отключения и
возможные повреждения.
> Смонтируйте перепускной клапан.
