Zamjena dijelova
36 Upute za instaliranje i održavanje eloBLOCK 0020094388_02
10
> Ponovno ugradite motor.
> Privijte kapu na brzi odzračnik.
i Ukoliko nakon inspekcije/održavanja crpka
blokira, ovaj popravak ne spada pod garanciju.
10.3 Zamjena izmjenjivača topline
> Odvojite uređaj sa strujne mreže.
> Pustite vodu da se ohladi u sustavu grijanja i u uređaju
na cca. 40 °C.
> Zatvorite slavine za održavanje u polaznom i povratnom
vodu grijanja.
> Zatvorite slavinu za održavanje u dovodu hladne vode.
> Ispraznite uređaj.
> Osim prednje oplate, odstranite i bočnu oplatu i oblogu s
gornje strane uređaja.
1

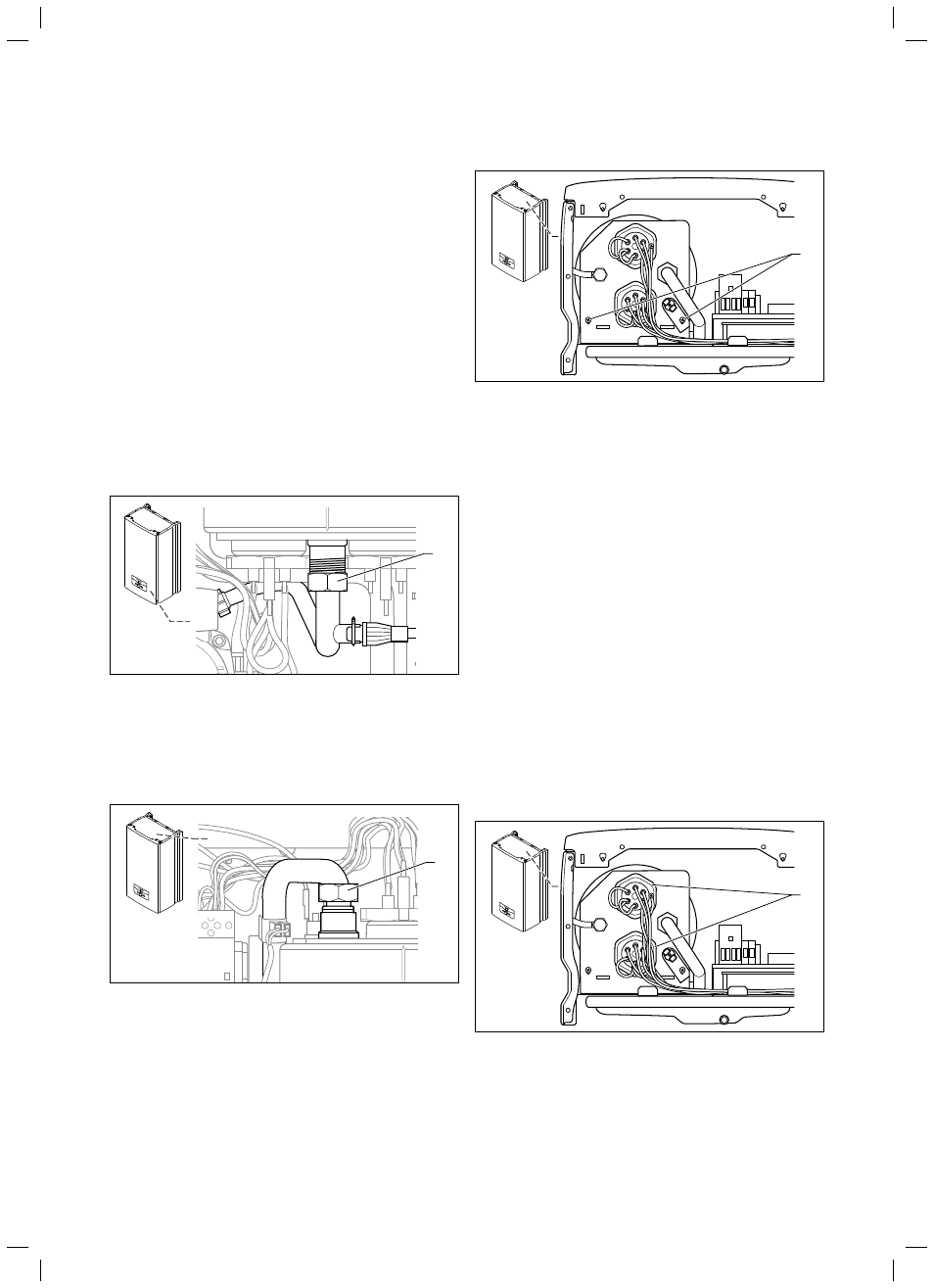

10.3 Vijak za pričvršćivanje povratnog voda grijanja
> Odvojite kabelske spojeve grijača prema elektroničkoj
ploči i prema mrežnoj priključnoj letvici (N, plava).
> Odvijte vod za uzemljenje.
> Otpustite priključak povratnog voda (1) na dnu
izmjenjivača topline.
1
10.4 Vijak za pričvršćivanje prolaznog voda grijanja
> Otpustite priključak prolaznog voda (1) na gornjoj strani
izmjenjivača topline.
1
10.5 Vijci za pričvršćivanje na gornjoj strani uređaja
> Privijte oba vijka na gornjoj strani izmjenjivača topline.
> Izvadite izmjenjivač topline u cijelosti prema gore iz
uređaja.
i Popravak začepljenog izmjenjivača topline ne
spada pod garanciju.
10.4 Zamjena grijača
> Odvojite uređaj sa strujne mreže.
> Pustite vodu da se ohladi u sustavu grijanja i u uređaju
na cca. 40 °C.
> Zatvorite slavine za održavanje u polaznom i povratnom
vodu grijanja.
> Zatvorite slavinu za održavanje u dovodu hladne vode.
> Ispraznite uređaj.
> Izvadite odgovarajuće oplate uređaja ovisno o grijaču
kojeg treba zamijeniti.
i Nakon zamjene nekog grijača morate osigurati
da releji i sklopnici nisu zaglavljeni.
1
10.6 Vađenje grijača
> Odvojite kabelske spojeve grijača (1) prema elektroničkoj
ploči i prema mrežnoj priključnoj letvici
(N, plava).
> Odvijte vod za uzemljenje.
