HR

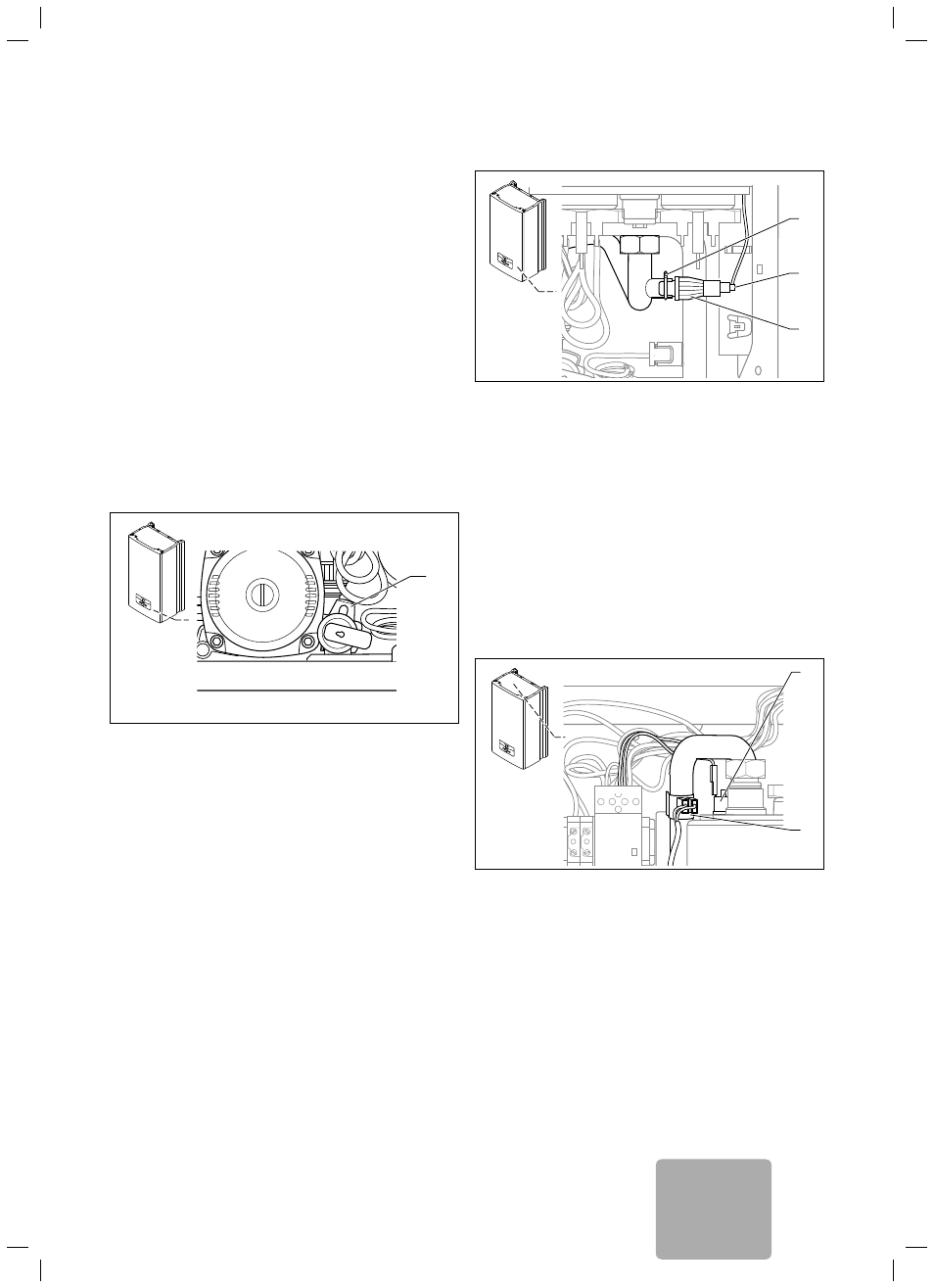

Zamjena dijelova
Upute za instaliranje i održavanje eloBLOCK 0020094388_02
37
10
> Pomoću odgovarajućeg čeljusnog ključa odvijte grijač iz
izmjenjivača topline u suprotnom smjeru kazaljke na
satu.
> Nakon ugradnje novog grijača provjerite nepropusnost
svih priključaka kroz koje prolazi voda te čvrsti dosjed
utičnih spojnika.
i
Popravak začepljenog grijača ne spada pod
garanciju.
10.5
Zamjena sigurnosnog ventila
> Odvojite uređaj sa strujne mreže.
> Pustite vodu da se ohladi u uređaju na cca. 40 °C.
> Zatvorite slavine za održavanje u polaznom i povratnom
vodu grijanja.
> Zatvorite slavinu za održavanje u dovodu hladne vode.
> Ispraznite uređaj.
1
10.7 Vađenje sigurnosnog ventila
> Odstranite sigurnosni držak (1) i izvadite sigurnosni ventil
iz uređaja.
> Nakon ugradnje provjerite čvrsti dosjed i nepropusnost
sigurnosnog ventila.
10.6
Zamjena senzora tlaka vode
> Pustite vodu da se ohladi u sustavu grijanja i u uređaju
na cca. 40 °C.
> Isključite uređaj na glavnoj sklopki.
> Odvojite uređaj sa strujne mreže.
> Zatvorite slavine za održavanje u polaznom i povratnom
vodu grijanja.
> Zatvorite slavinu za održavanje u dovodu hladne vode.
> Ispraznite uređaj.
3
2
1
10.8 Vađenje senzora tlaka
> Skinite utični spojnik (2).
> Skinite sigurnosnu stezaljku (1) pomoću odvijača.
> Skinite senzor tlaka (3).
> Nakon ugradnje novog senzora tlaka provjerite čvrsti
dosjed sigurnosne stezaljke i utičnog spojnika.
> Provjerite nepropusnost senzora tlaka.
10.7
Zamjena senzora temperature NTC i
sigurnosnog temperaturnog graničnika
> Odvojite uređaj sa strujne mreže.
> Pustite vodu da se ohladi u sustavu grijanja i u uređaju
na cca. 40 °C.
2
1
10.9
Senzor temperature NTC i sigurnosni temperaturni
graničnik
Sigurnosni temperaturni graničnik (1)
> Popustite vijak na držaču sigurnosnog graničnika tempe-
rature.
> Skinite sigurnosni temperaturni graničnik u cijelosti s
nosačem.
> Izvucite oba utična spojnika.
> Nakon ugradnje novog sigurnosnog temperaturnog gra-
ničnika provjerite čvrsti dosjed nosača i utičnog spojnika.
