99
ДВИГАТЕЛЬ
ЧАСТОТА ВРАЩЕНИЯ КО-
ЛЕНЧАТОГО ВАЛА, ПРИ
КОТОРОЙ РАЗВИВАЕТСЯ
МАКСИМАЛЬНАЯ МОЩ-
НОСТЬ, об/мин
600 HO E-TEC 8100 ± 100
ПРИМЕЧАНИЕ: Для измерения частоты
вращения коленчатого вала пользуйтесь
цифровым тахометром высокого класса
точности.
ПРИМЕЧАНИЕ: Описываемая ниже регу-
лировка влияет на работу двигателя толь-
ко на высокой частоте вращения колен-
чатого вала.
Имеется шесть положений, обозначен-
ных цифрами от 1 до 6.
Регулировочные болты могут занимать
одно из 6 различных положений, кото-
рые определяются цифрами, нанесён-
ными на их головках.
Текущая настройка определяется цифрой
на головке болта, совпадающей с меткой
на шкиве.

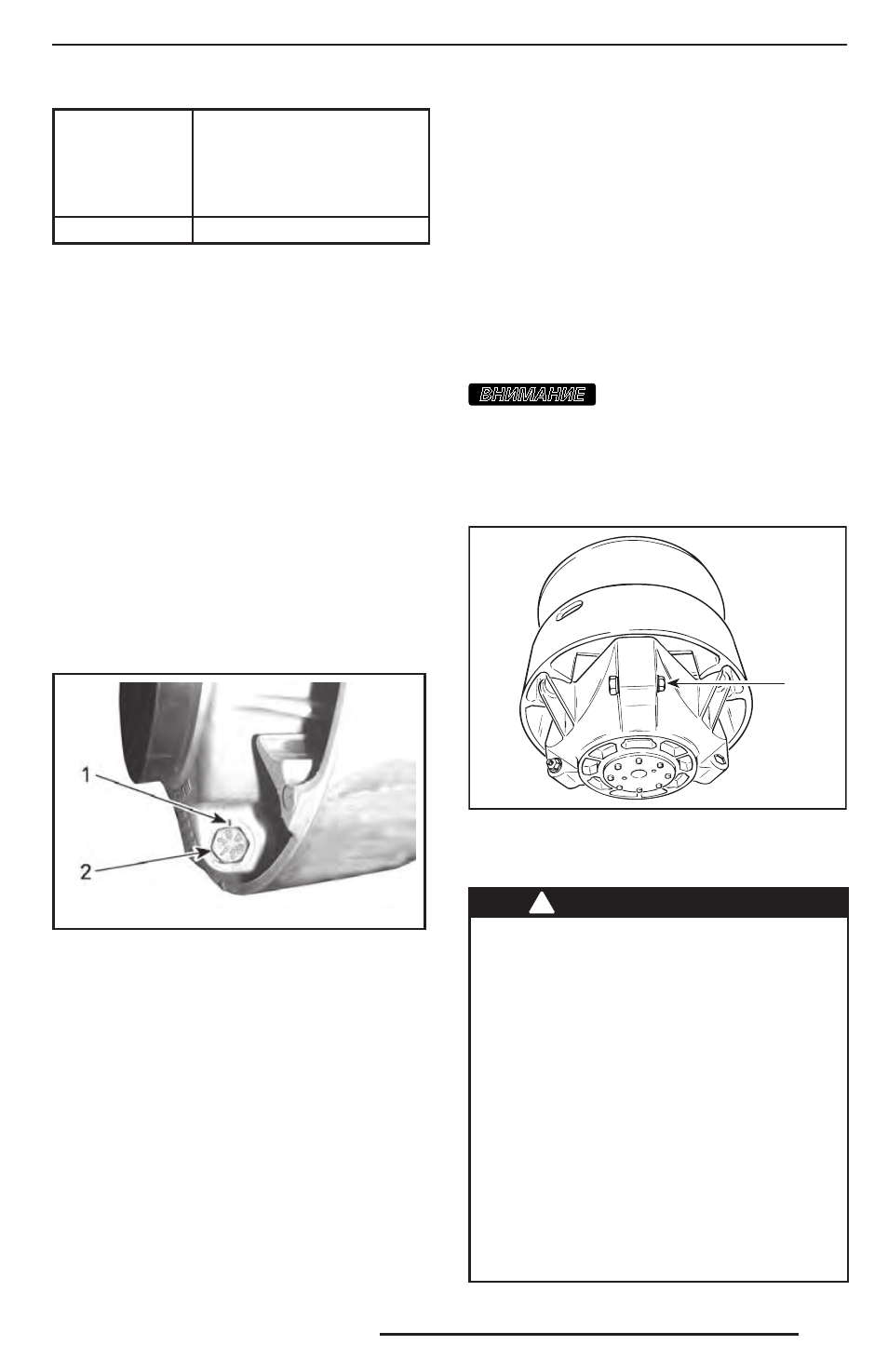

mmo2 011 -002-101_a
НАСТРОЙКА ШКИВА
1. Метка
2. Цифра
Изменение регулировки в соседнее по-
ложение приводит к изменению макси-
мальной частоты вращения примерно
на 200 об/мин.
Чем больше номер позиции регулировоч-
ного винта, тем более высокие обороты
развивает двигатель, и наоборот.
Пример:
Регулировочный болт повернут из поло-
жения «4» в положение «6» — макси-
мальная частота вращения коленчатого
вала двигателя увеличится на 400 об/мин.
Последовательность действий
Отпустите контргайку, чтобы частично
вытянуть регулировочный болт из крыш-
ки и переставить его в требуемое поло-
жение.
ПРИМЕЧАНИЕ: Запрещается полностью
отворачивать контргайку.
Установите все 3 регулировочных болта
в одинаковые положения.
После регулировки затяните контргайки
крутящим моментом (10 ± 2) Н•м.
ВНИМАНИЕ Запрещается полностью
вынимать калибровочный болт во из-
бежание выпадения внутренних шайб.
Все три регулировочных болта веду-
щего шкива должны быть установле-
ны в одинаковое положение.
A16D0HA
1
ТИПОВОЙ ВАРИАНТ
1. Ослабьте настолько, чтобы повернуть калибро-
вочный болт
!
ПРЕДОСТЕРЕЖЕНИЕ
Разборка и модификация ведущего
шкива ЗАПРЕЩЕНЫ.
Неправильно собранный или само-
стоятельно переделанный шкив мо-
жет внезапно разрушиться от напря-
жений, возникающих при передаче
большого крутящего момента.
Ремонт и техническое обслужива-
ние ведущего шкива должен выпол-
нять только авторизованный дилер
Ski-Doo. Неквалифицированное об-
служивание отрицательно сказывает-
ся на ходовых свойствах и приводит
к снижению ресурса приводного рем-
ня. Соблюдайте регламент техничес-
кого обслуживания снегохода.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
