Страница 60
59

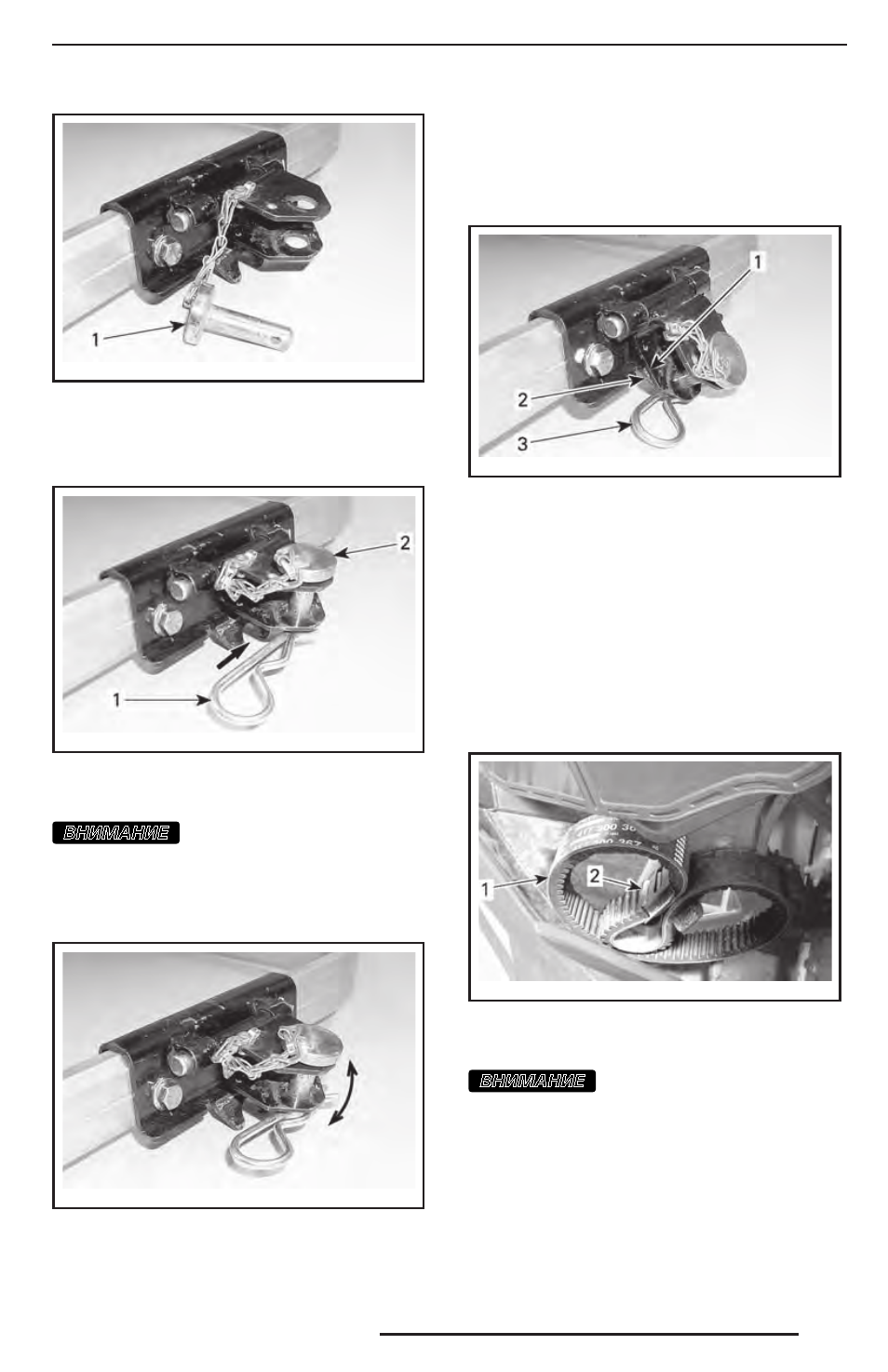

mmo2 008 -003-071_a
ТИПОВОЙ ВАРИАНТ
1. Палец
Закрепите палец с помощью проволоч-
ного фиксатора.
mmo2 008 -003-072_a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец
ВНИМАНИЕ
Во избежание поврежде-
ний снегохода отсоединяйте сцепное
устройство от опоры. Убедитесь, что
при буксировке сцепное устройство
перемещается свободно.
mmo2 008 -003-073_a
ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО
Чтобы избежать появления шума во вре-
мя движения, когда сцепное устрой-
ство не используется, закрепляйте его
на основании с помощью проволочного
фиксатора.
mmo2 008 -003-074_a
СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Опора
3. Проволочный фиксатор
24) Запасной ремень
вариатора
В левой части моторного отсека предус-
мотрено место для хранения запасного
ремня вариатора.
Закрепляйте запасной ремень вариатора
в держателе, как указано на рисунке.
mmo2 010 -007-022_a
ЛЕВАЯ СТОРОНА — ПОД ВОЗДУШНЫМ ФИЛЬТРОМ
1. Запасной ремень вариатора.
2. Держатель
ВНИМАНИЕ
Надёжно закрепляйте за-
пасной ремень вариатора. Не допус-
кайте его контакта с движущимися или
нагретыми до высокой температуры
частями.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
