101

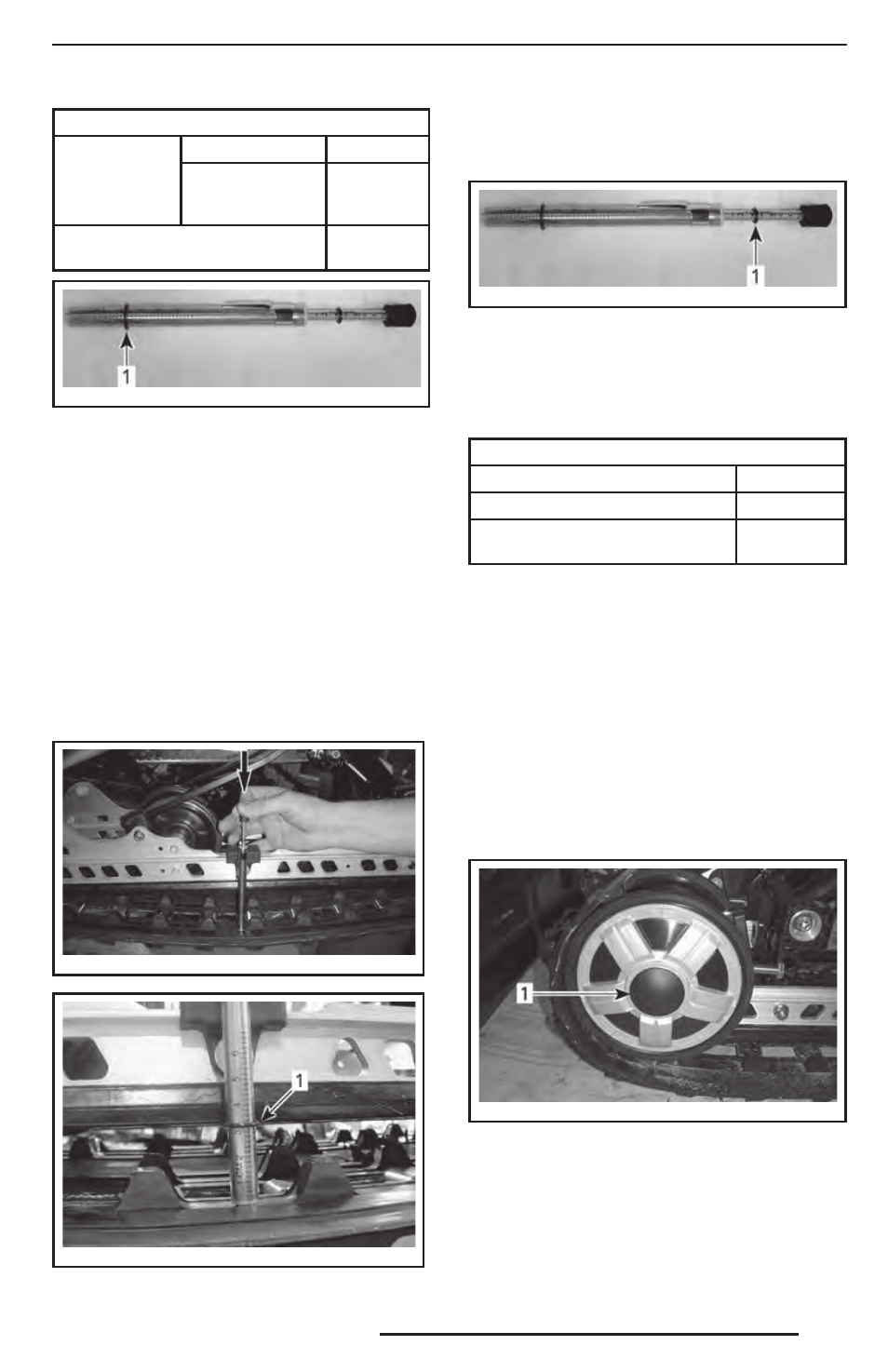

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
Установка
величины
прогиба
гусеницы
Tundra Sport
30–35 мм
Tundra
LT Tundra
Extreme
40–45 мм
Полученное
значение нагрузки
7,3 кг
mmr200 9-133-003_b
УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо установлено в положение, соот-
ветствующее техническим характеристикам
5. Установите верхнее кольцо инструмен-
та в положение, соответствующее уси-
лию 0 кгс.
6. Установите инструмент для измере-
ния натяжения на гусеницу посере-
дине между передними и задними на-
правляющими катками.
7. Нажмите на инструмент вниз, чтобы
нижнее кольцо оказалось на одном
уровне с нижней частью накладки
опорного полоза.
mmr200 9-133-001_a
mmr200 9-133-002_a
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
8. Считайте величину нагрузки, зафикси-
рованную с помощью верхнего кольца
инструмента.
mmr200 9-133-003_a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
9. Полученное значение должно соответ-
ствовать данным, приведённым в рас-
положенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
Величина прогиба (SC-5M)
30–35 мм
Величина прогиба (SC-5U)
40–45 мм
Полученное значение
нагрузки
7,3 кг
10. Если полученное значение не со-
ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «РЕГУЛИ-
РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ».
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасности
с контактного устройства.
2. Снимите колпачки задних катков (если
установлены).
mmr200 8-048-007_a
1. Колпачок правого заднего направляющего катка
3. Ослабьте болты крепления задних
направляющих катков.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
