62

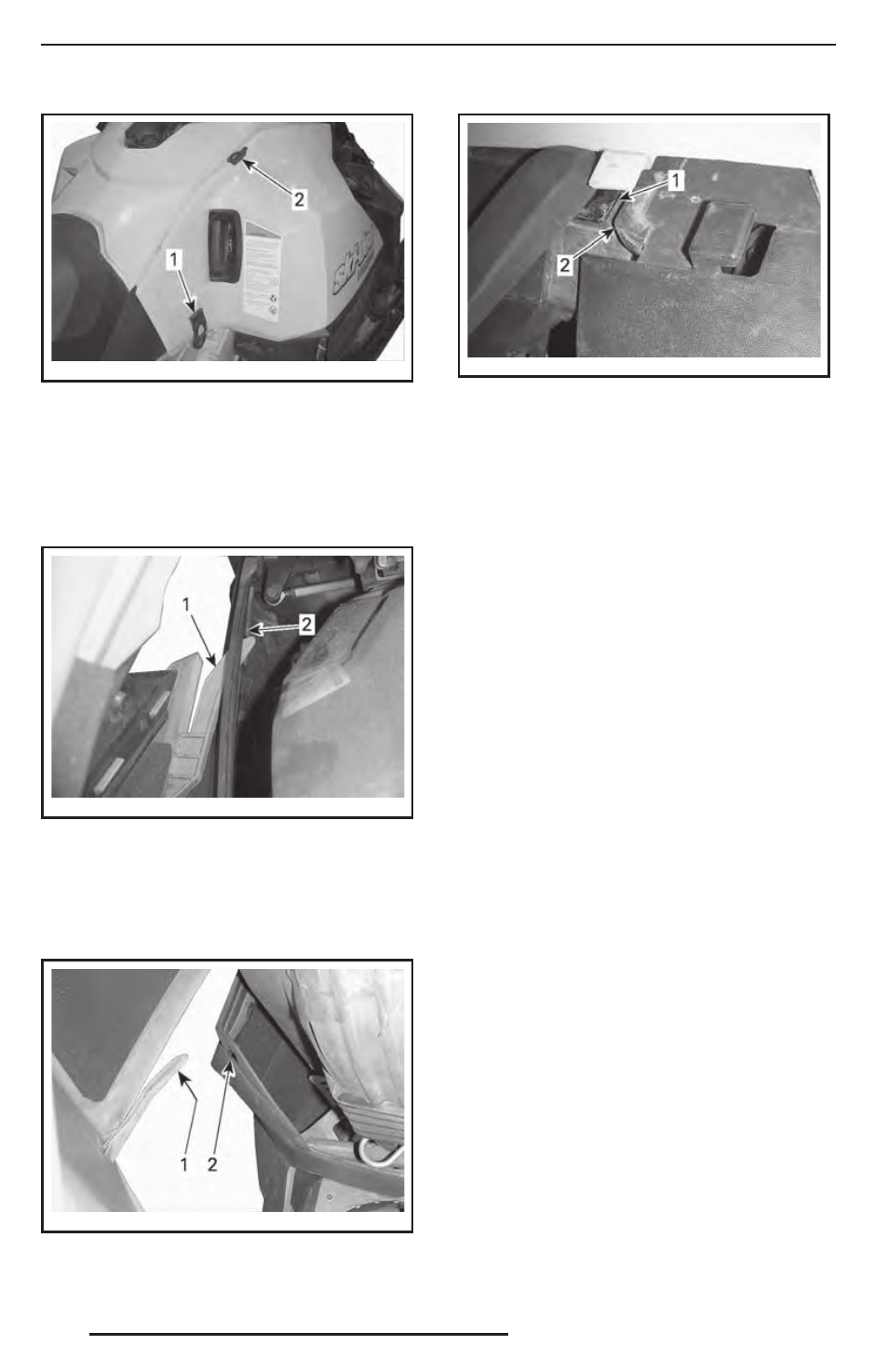

mmo2 010 -007-018_a
1. Нижний резиновый фиксатор
2. Верхний резиновый фиксатор
2. Потянуть панель назад.
Установка боковой панели
1. Установите нижний передний фикса-
тор в паз нижнего поддона.
mmo2 010 -007-019_a
ЛЕВАЯ СТОРОНА
1. Нижний передний фиксатор
2. Паз нижнего поддона
2. Подав панель вперёд, вставьте задний
нижний фиксатор и передний верхний
фиксатор в пазы нижнего поддона.
mmo2 010 -007-020_a
ЛЕВАЯ СТОРОНА
1. Задний нижний фиксатор
2. Паз нижнего поддона
mmo2 010 -007-021_a
ЛЕВАЯ СТОРОНА
1. Пазы нижнего поддона
2. Верхний фиксатор
3. Закройте передний, верхний и нижний
резиновые фиксаторы.
28) Поручни для пассажира
Двухместные модели
Задние поручни служат для того, чтобы
пассажир мог за них держаться.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
