60

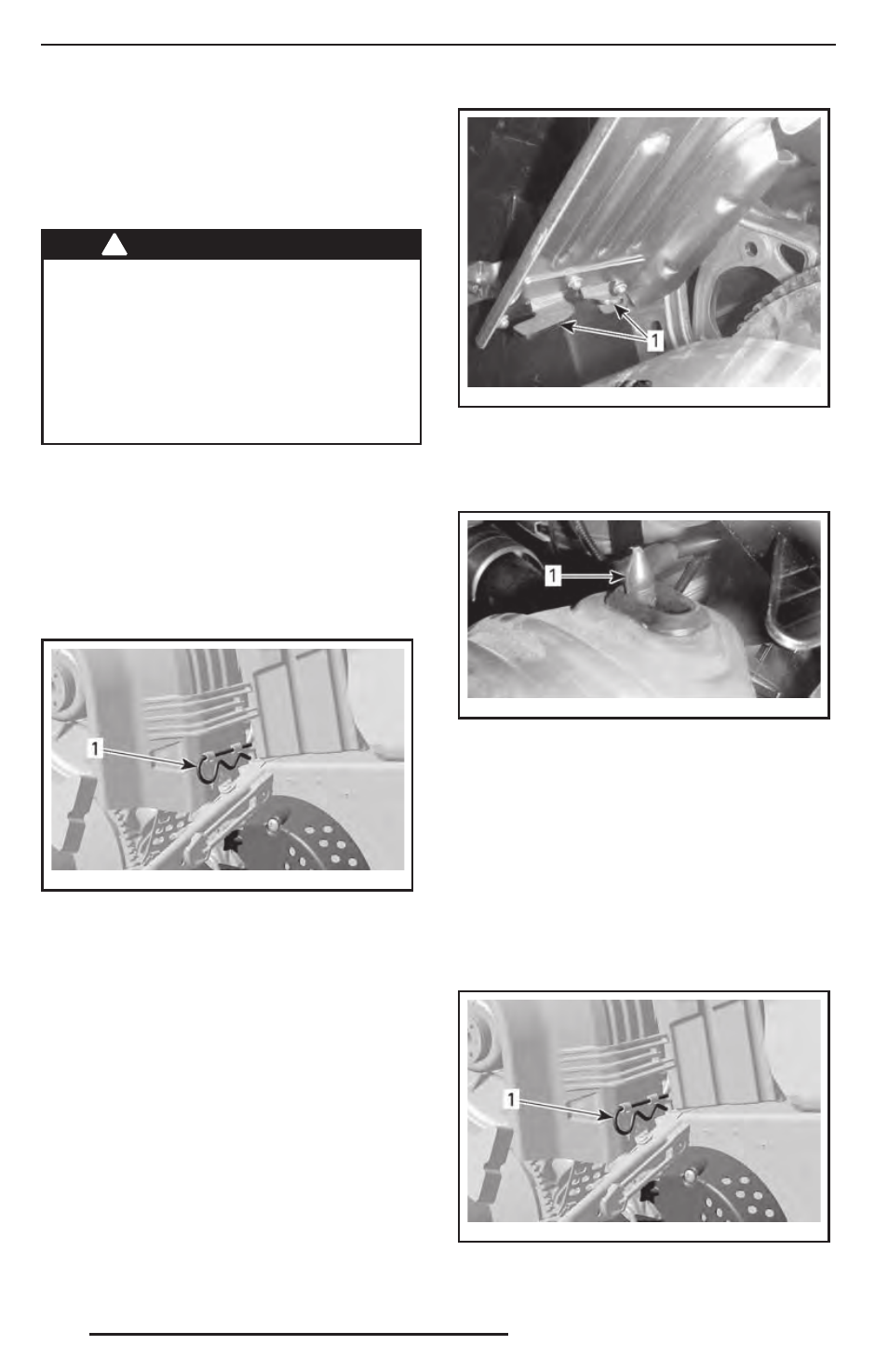

25) Защитный кожух ремня
вариатора
Снятие защитного кожуха ремня
вариатора
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня вариато-
ра и щитками;
– с открытыми и/или снятыми капо-
том или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регули-
ровки подвижных частей при рабо-
тающем двигателе.
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Снимите капот и левую боковую па-
нель, описание операций см. в данном
разделе.
3. Снимите комплект инструментов.
4. Извлеките проволочный фиксатор.
mmo2 008 -003-063_a
1. Проволочный фиксатор
5. Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из пе-
редних выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.
1. Поместите передний левый вырез ко-
жуха над длинным выступом.
2. Повернув кожух внутрь, введите узкий
выступ в правую прорезь.
mmo2 009 -003-010_a
1. Фиксаторы
3. Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, по-
требуется слегка приподнять консоль.
mmo2 009 -003-011_a
1. Фиксирующий палец
4. Установите заднюю часть кожуха
на фиксатор и закрепите его с помо-
щью проволочного фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух рем-
ня вариатора специально изготовлен
несколько большего размера, чтобы
обеспечить натяг в сопряжении с фикса-
торами. Это позволяет снизить уровень
шума и вибраций. При установке кожуха
необходимо сохранить этот натяг.
mmo2 008 -003-063_a
1. Проволочный фиксатор
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
