Замена лампы заднего фонаря – Инструкция по эксплуатации BRP Ski-Doo Tundra 2014
Страница 107
107
mmo2 007 -009-023_a
ТИПОВОЙ ВАРИАНТ
1. Рукоятки

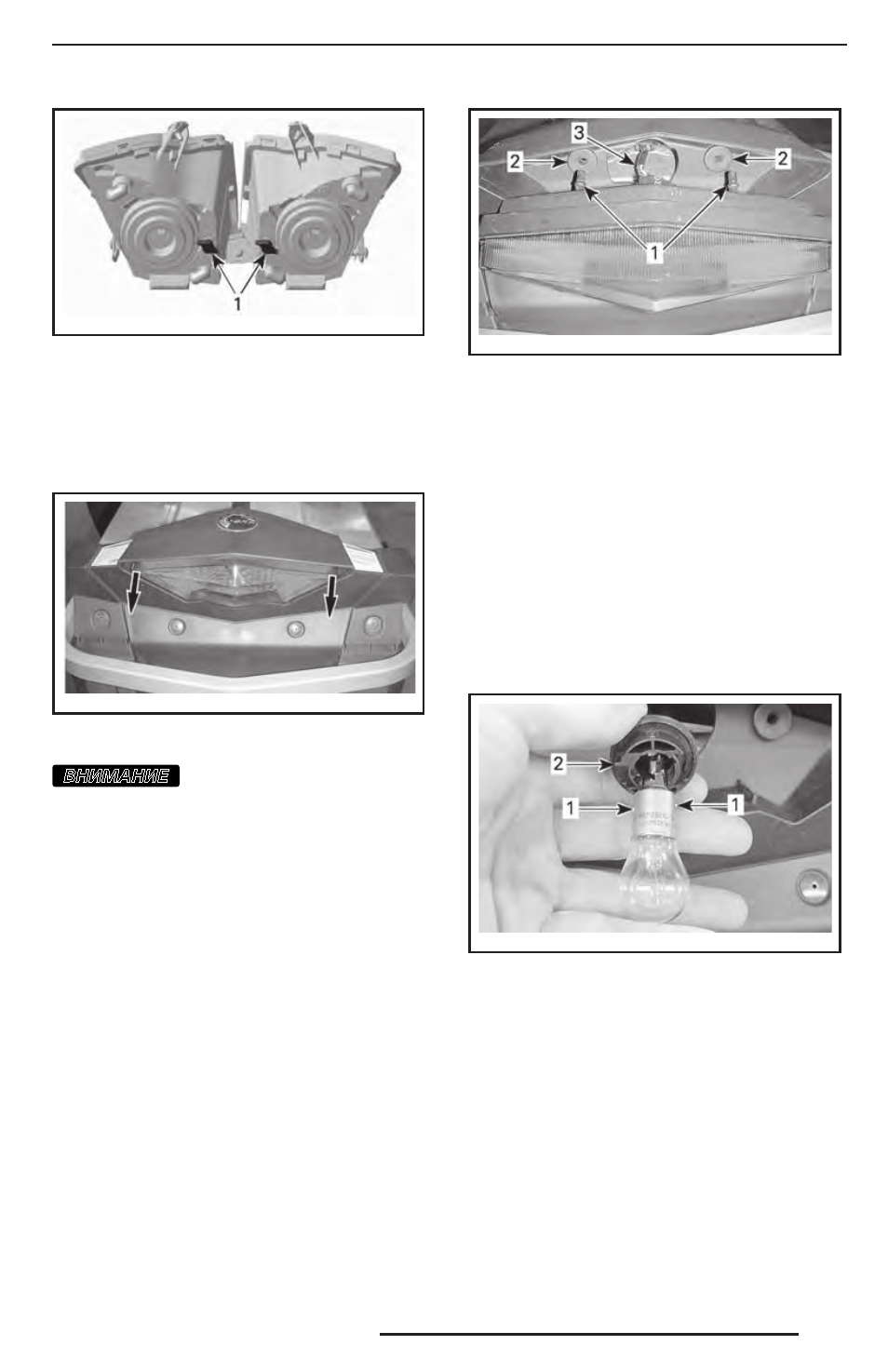

Замена лампы заднего фонаря
1. Аккуратно, одновременно потянув
с обеих сторон за края, снимите кор-
пус заднего фонаря.
mmr200 8-039-012_a
ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИТЕ
ЗА УГЛЫ
ВНИМАНИЕ
Корпус заднего фонаря
удерживается на месте с помощью
двух пластиковых штифтов вставлен-
ных в резиновые втулки. Если при сня-
тии корпус фонаря слишком сильно
отклонить в сторону, штифты могут
сломаться и корпус фонаря придётся
заменить. Во избежание повреждения
жгута проводов не вытаскивайте кор-
пус фонаря слишком сильно.
mmr200 8-039-006_a
1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря
2. Повернув патрон лампы против часо-
вой стрелки, снимите его с корпуса фо-
наря.
3. Нажав и повернув лампу против часо-
вой стрелки, извлеките её из патрона.
4. Установите новую лампу, слегка нажав
на неё и повернув по часовой стрелке.
ПРИМЕЧАНИЕ: Обратите внимание
на расположение держателей на корпусе
лампы и при установке совместите их с
соответствующим фиксатором патрона.
mmr200 8-039-008_a
1. Держатели лампы
2. Фиксатор на патроне
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
