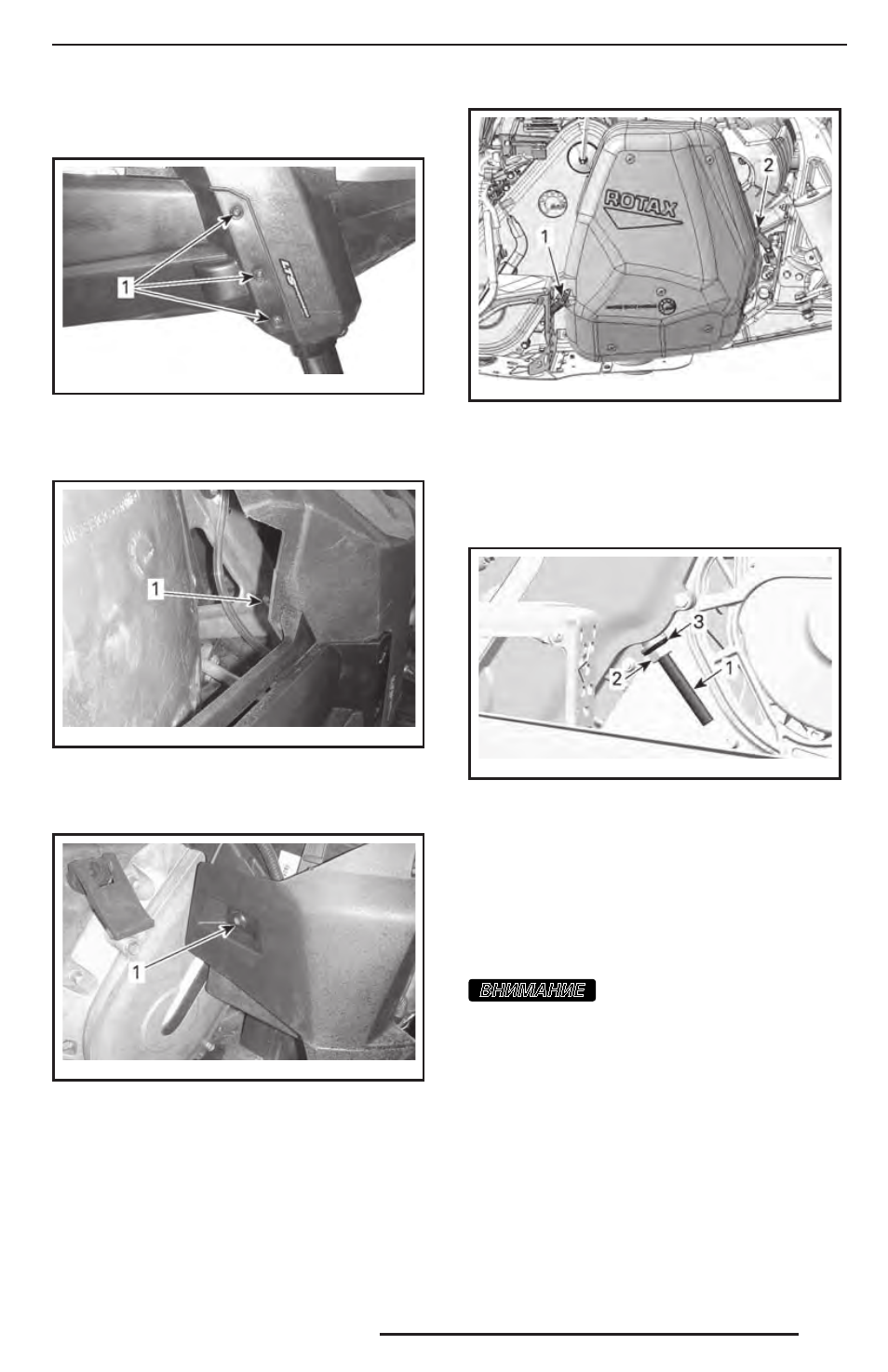

4. Выверните винты крепления передней
части правого нижнего поддона.
mmo2 011 -003-012_a
1. Винты крепления передней части нижнего поддона
5. Освободите фиксаторы, крепящие пе-
реднюю часть правого нижнего поддона.
mmo2 011 -003-013_a
1. Верхний фиксатор нижнего поддона
6. Выверните винт крепления задней
части правого нижнего поддона.
mmo2 011 -003-014_a
1. Винт крепления задней части нижнего поддона
7. Снимите две пружины крепления глу-
шителя.
mmr201 0-010-005_a
ТИПОВОЙ ВАРИАНТ
1. Задняя пружина крепления глушителя
2. Передняя пружина крепления глушителя
8. Снимите глушитель.
9. Отверните контргайку натяжителя
на несколько оборотов.
mmr200 9-085-002_a
1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба
10. Отверните регулировочный винт натя-
жителя на несколько оборотов.
11. Отведите уплотнительную шайбу назад.
12. При необходимости очистите резьбо-
вую часть регулировочного винта.
ВНИМАНИЕ
Чтобы обеспечить воз-
можность точной регулировки, резь-
бовая часть регулировочного винта
натяжителя должна быть чистой.
13. Затяните регулировочный винт натя-
жителя от руки.
ПРИМЕЧАНИЕ: Заворачивайте регулиро-
вочный винт, пока рука не встретит ощу-
тимое сопротивление.
