61

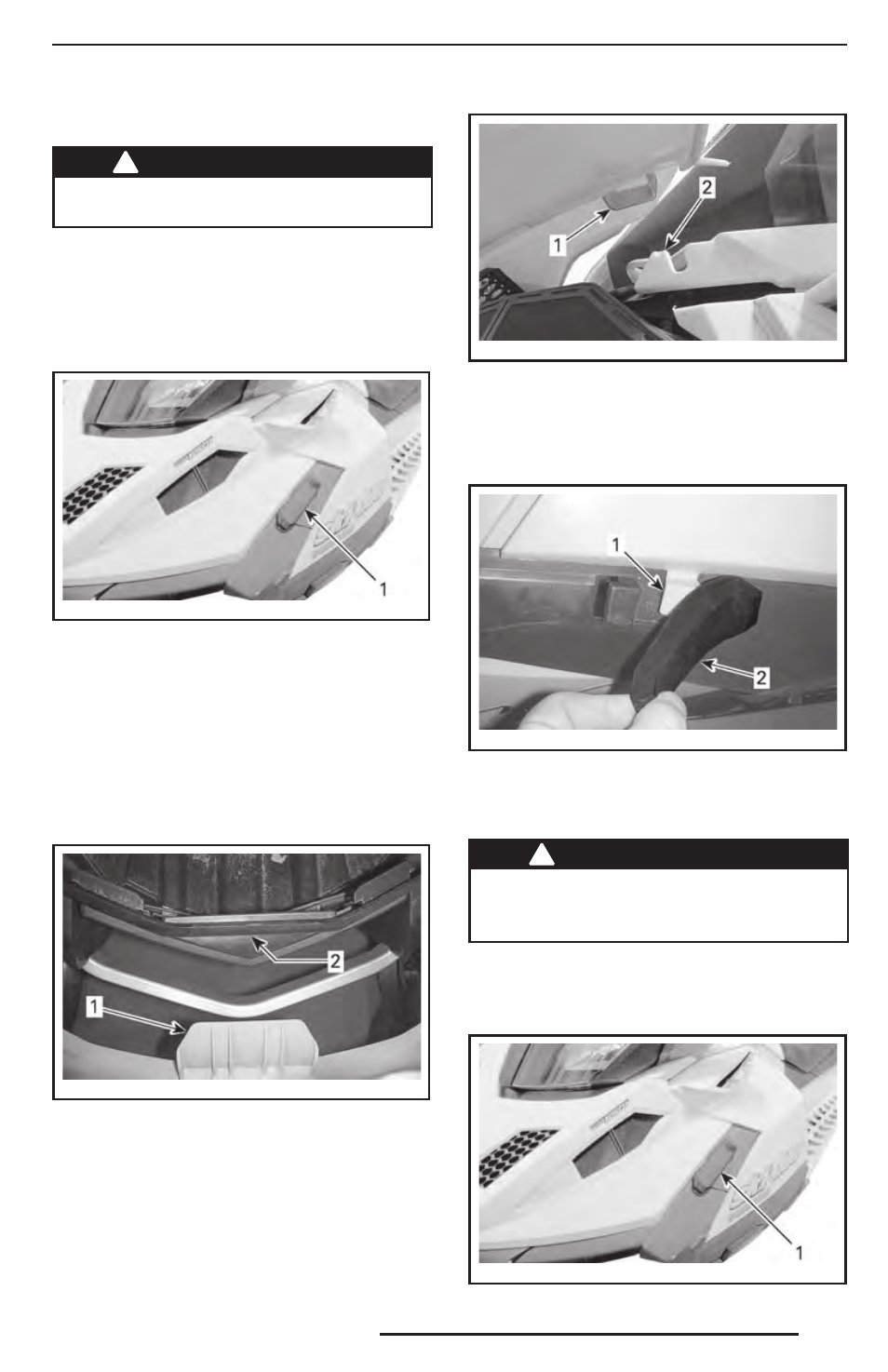

26) Капот
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя сне-
гохода со снятым капотом.
Снятие капота
1. Освободите оба передних резиновых
фиксатора, а затем поверните их, что-
бы освободить капот и фиксаторы бо-
ковых панелей.
mmo2 010 -007-012_b
1. Передние резиновые фиксаторы
2. Отсоедините заднюю часть капота
от консоли.
3. Сдвиньте капот вперёд.
Установка капота
1. Сдвинув капот назад, вставьте перед-
ний фиксатор капота в паз нижнего
поддона.
mmo2 010 -007-015_a
1. Передний фиксатор капота
2. Паз нижнего поддона
2. Чтобы закрепить заднюю часть капо-
та на консоли, расположите задние
фиксаторы капота над пазами консо-
ли и опустите капот вниз.
mmo2 010 -007-016_a
1. Задний фиксатор капота
2. Паз консоли
3. Расположите наружные фиксаторы капо-
та под передними резиновыми фиксато-
рами, закройте резиновые фиксаторы.
mmo2 010 -007-017_a
1. Наружный фиксатор капота
2. Передние резиновые фиксаторы
27) Боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя сне-
гохода с открытыми или снятыми бо-
ковыми панелями.
Снятие боковой панели
1. Откройте передний, верхний и нижний
резиновые фиксаторы.
mmo2 010 -007-012_b
1. Передние резиновые фиксаторы
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
