7.2.10.
Проверка дифференциального реле
давления воздуха PS
Проверка дифференциального реле давления воздуха +
1. Выключить котел.
2. Отсоединить гибкую силиконовую трубку на стороне + (P1) от
дифференциального реле давления воздуха.
3. Взять большой пластиковый шприц и при помощи гибкой
трубки подсоединить его к тройнику.
4. Подсоединить сторону + дифференциального реле давления
при помощи гибкой трубки к одному окончанию тройника.
5. К другому окончанию тройника подсоединить отвод +
манометра.
6. Запустить котел.
7. Легко нажимать на поршень шприца до тех пор, пока котёл не
перейдёт в режим блокировки; Код l12 / e12.
8. Записать давление, измеренное манометром в этом случае.
Давление реле давления правильное если оно находится
между 5,5 mbar и 6,5 mbar. Если это давление более высокое
или более низкое, то есть проблемы с дифференциальным
реле давления воздуха.
Проверка дифференциального реле давления воздуха -
1. Подсоединить гибкую силиконовую трубку на стороне + (P1)
дифференциального реле давления воздуха.
2. Отсоединить гибкую силиконовую трубку на стороне - (P2) от
дифференциального реле давления воздуха.
3. Подсоединить сторону - дифференциального реле давления
при помощи гибкой трубки к одному окончанию тройника.
4. Вытягивать поршень шприца до тех пор, пока котёл не
перейдёт в режим блокировки Код l12 / e12.
5. Записать давление, измеренное манометром в этом случае.
Давление реле давления правильное если оно находится
между - 5,5 mbar и - 6,5 mbar. Если это давление более
высокое или более низкое, то есть проблемы с
дифференциальным реле давления воздуха.
6. Удалить любые следы грязи из гибких трубок
дифференциального реле давления воздуха.
7. Проверить состояние и усилие затяжки гибких трубок на
дифференциальном реле давления воздуха. В случае
необходимости заменить гибкие трубки.

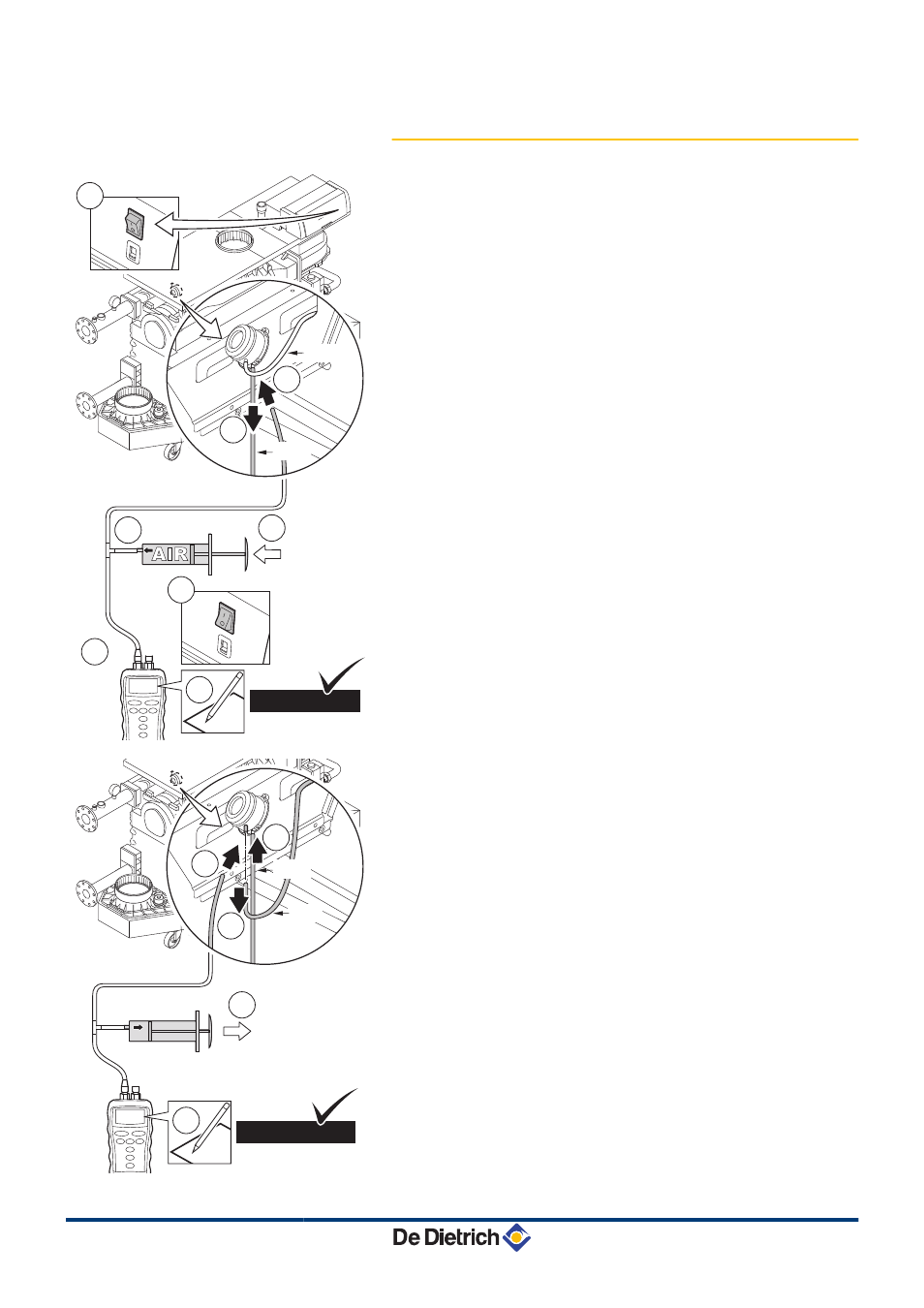

T005045-C
SLOW
(+)
7
3
5
1
P
1
(+)
2
4
P
2
(-)
X mbar
6
.....
... m
bar
8
5.5 mbar....6,5
T005046-A
SLOW
4
P
1
(+)
1
2
3
P
2
(-)
X mbar
.....
... m
bar
5
-5.5 mbar....-6,5
(+)
