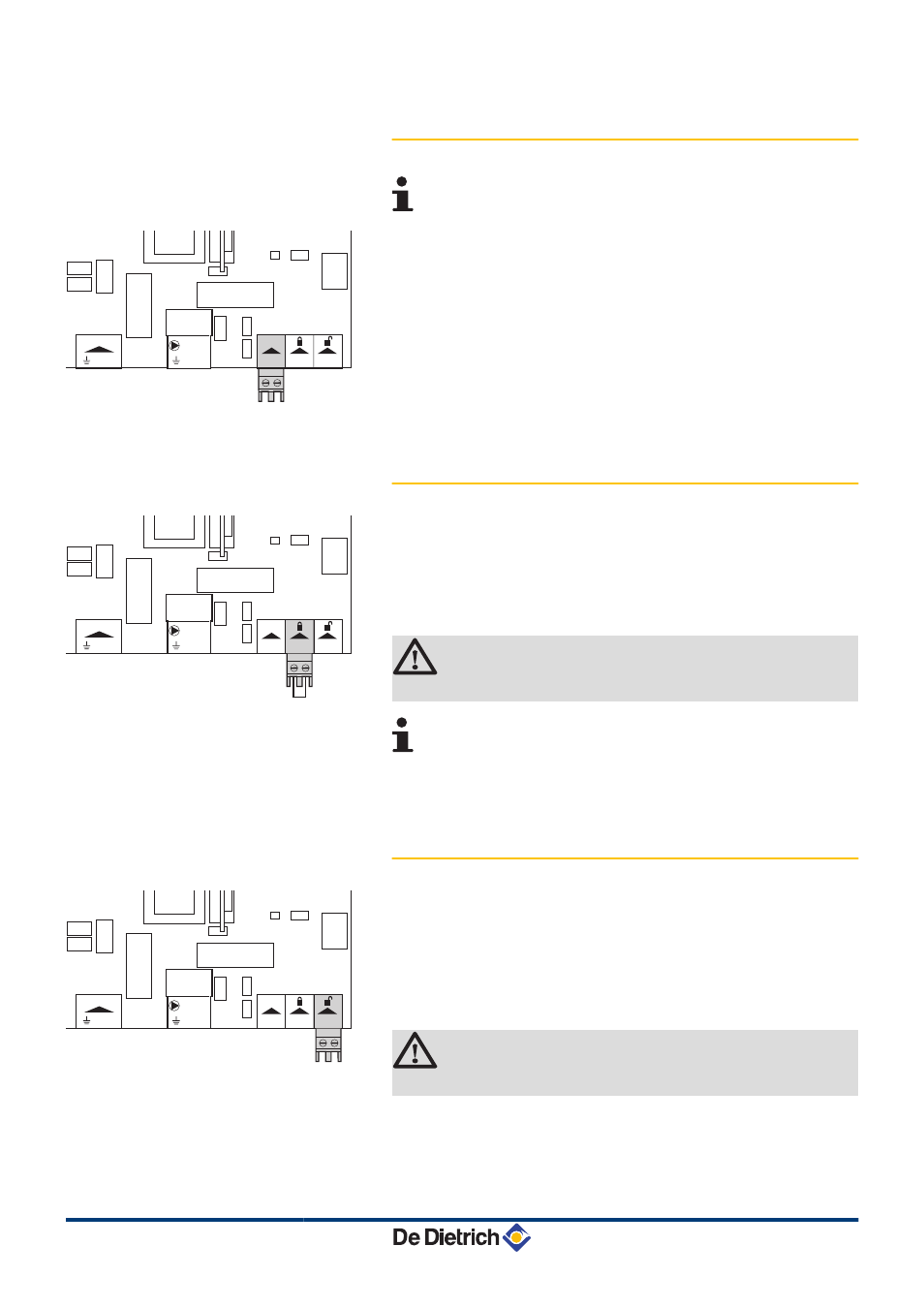

4.7.5. Подключение модулирующего
реглуятора
Эта функция доступна только для панели управления
IniControl.
Котёл оснащен стандартной версией подключения OpenTherm.
Таким образом, можно подключить системы регулирования
OpenTherm
без переходников. Подключить двухпроводный
кабель к зажимам ON/OFF-OT клеммного разъёма (Полярность
подключения проводов к зажиму не имеет значения).
4.7.6. Вход блокировки
У каждого котла есть вход блокировки (Нормально замкнутый
контакт). Если этот контакт разомкнут, то котёл гаснет или
переходит в режим блокировки. Например, этот вход можно
использовать для подключения термостата дымовых газов
(Дополнительное оборудование). Этот вход находится на
зажимах BL клеммной колодки.
ВНИМАНИЕ
Предназначен только для сухих контактов.
В случае использования входа, сначала надо удалить
перемычку
Состояние входа можно изменить при помощи параметра
ВХОД BL
(Diematic iSystem) или P35 (IniControl).
4.7.7. Вход разблокировки
В котле есть вход разблокировки (Нормально разомкнутый
контакт). Если этот контакт замкнут при наличии запроса на
тепло, то горелка выключается по истечении времени
ожидания. Этот вход можно использовать для оконечного
выключателя заслонки дымовых газов или даже гидравлических
клапанов. Этот вход находится на зажимах RL клеммной
колодки.
ВНИМАНИЕ
Предназначен только для сухих контактов.
Состояние входа можно изменить при помощи параметра
ВХОД BL
(Diematic iSystem) или P32 (IniControl).
N L
Mains
N L
PUMP ON/OFF
OT RL BL
T003482-A
N L
Mains
N L
PUMP ON/OFF
OT RL BL
T003483-B
N L
Mains
N L
PUMP ON/OFF
OT RL BL
T003484-B
