4.7.1.

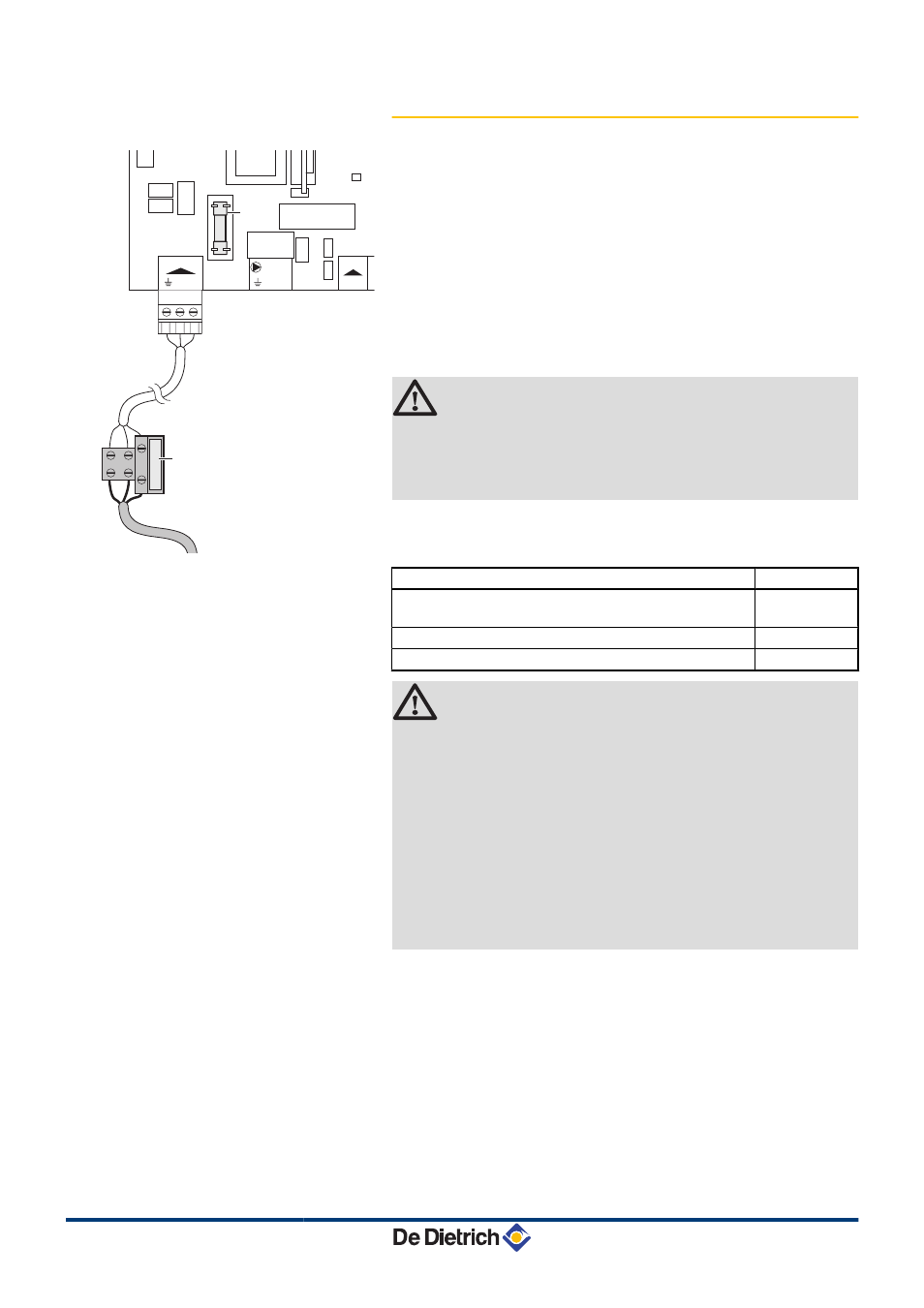

Панель управления
PW
Кабельное соединение уже выполнено в котле
M
Кабель питания с 3 проводниками
В котле есть фазодетектор. Все кабельные соединения котла
уже выполнены. Котёл работает с питанием 230 V / 50 Hz с
фазой/рабочим нулём/заземлением. Другие значения
подключения допустимы только при использовании
трансформатора гальванической развязки. Подключить провода
сетевого кабеля к соответствующему клеммному разъёму. Он
находится слева, под разъёмом MAINS. (Кабель для
подключения к сети не поставляется).
ВНИМАНИЕ
4
В случае жесткой подводки электропитания
необходимо всегда предусмотреть основной
двухполюсный выключатель с расстоянием в
разомкнутом состоянии не менее 3 mm.
Основные характеристики панели управления приведены в
следующей таблице.
Напряжение питания
230 VAC/50Hz
Величина основного плавкого предохранителя F2 (230
VAC)
10 AT
Величина плавкого предохранителя F1 (230 VAC)
2 AT
Максимальная потребляемая мощность насоса
300 VA
ПРЕДУПРЕЖДЕНИЕ
Данные компоненты котла находятся под
напряжением 230V :
4
Электрическое подключение циркуляционного
насоса (Центральное отопление) (если он есть).
4
Электрическое подключение комбинированного
газового блока.
4
Вентилятор.
4
Большинство элементов панели управления.
4
Трансформатор розжига.
4
Подсоединение кабеля электропитания.
N L
Mains
F1
N L
PUMP
ON/OFF
OT
BL
F2
PW
M
T003486-E
