¼ О дополнительном оборудовании, которое можно
подключить к плате SCU-D4 панели управления : См. инструкцию
по установке, эксплуатации и техническому обслуживанию для
панели управления IniControl / Diematic iSystem.
4.8

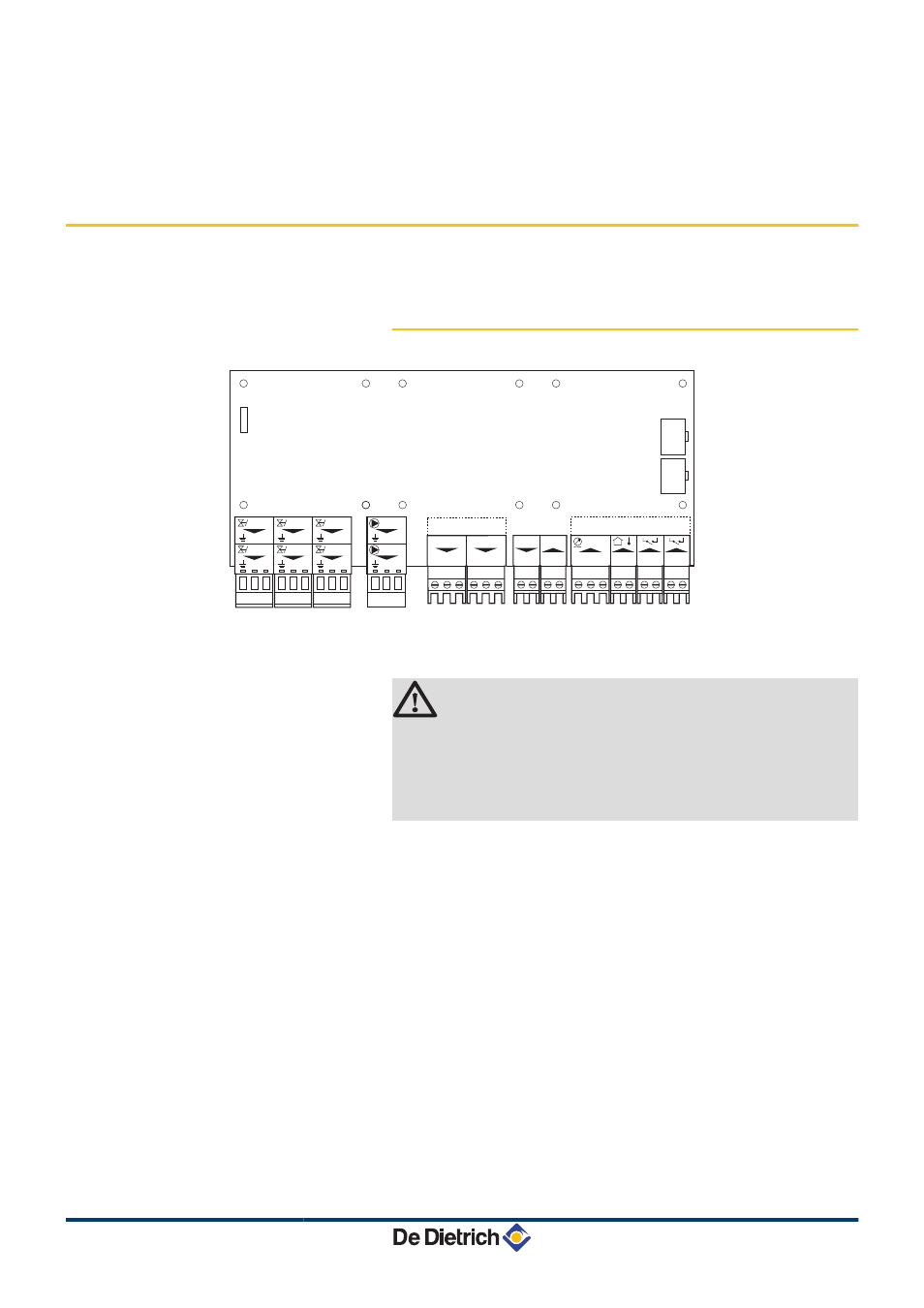

Дополнительные электрические подключения
4.8.1.
Возможности электронной платы (SCU-
S05) по подключениям
T003684-B
X2
SCU-S05
X1
X3
X7
X6
X4
X5
N L
N
L
EgV
N L
EgV
N L
HdV
N L
HdV
N L
FgV
FgV
X9
X8
+
0 S
+
0
Wps
S
Gps
Gps
VPS
VPS
+
0
+
0
+
0
+
0
0-10
0-10
Pump
N L
N
Pump
L
No
N C
No
N C
Status
No
N C
No
N C
Status
Tout
Tout
¼ Для изменения выбранного параметра : См. инструкцию
для панели управления.
ВНИМАНИЕ
Если удалить эту электронную плату, то на дисплее
котла будет отображаться код ошибки L38
(Diematic iSystem) или e[38 (IniControl). Чтобы этой
ошибки не было, после удаления этой платы
выполнить функцию автоматического обнаружения.
n Проверка клапана дымовых газов (FgV)
Не применяется.
n Проверка гидравлического клапана (HdV)
В случае каскадной установки гидравлический клапан
перекрывает проток теплоносителя через неработающий
котёл. Подключить гидравлический клапан к зажимам HdV
клеммной колодки. Необходимо задать время работы
гидравлического клапана при помощи параметра
{ВРЕМ.ГИДР.КЛ.} или P30 (IniControl).
n Управление внешним газовым клапаном (EgV)
Diematic iSystem
: Эта функция стандартно доступна.
