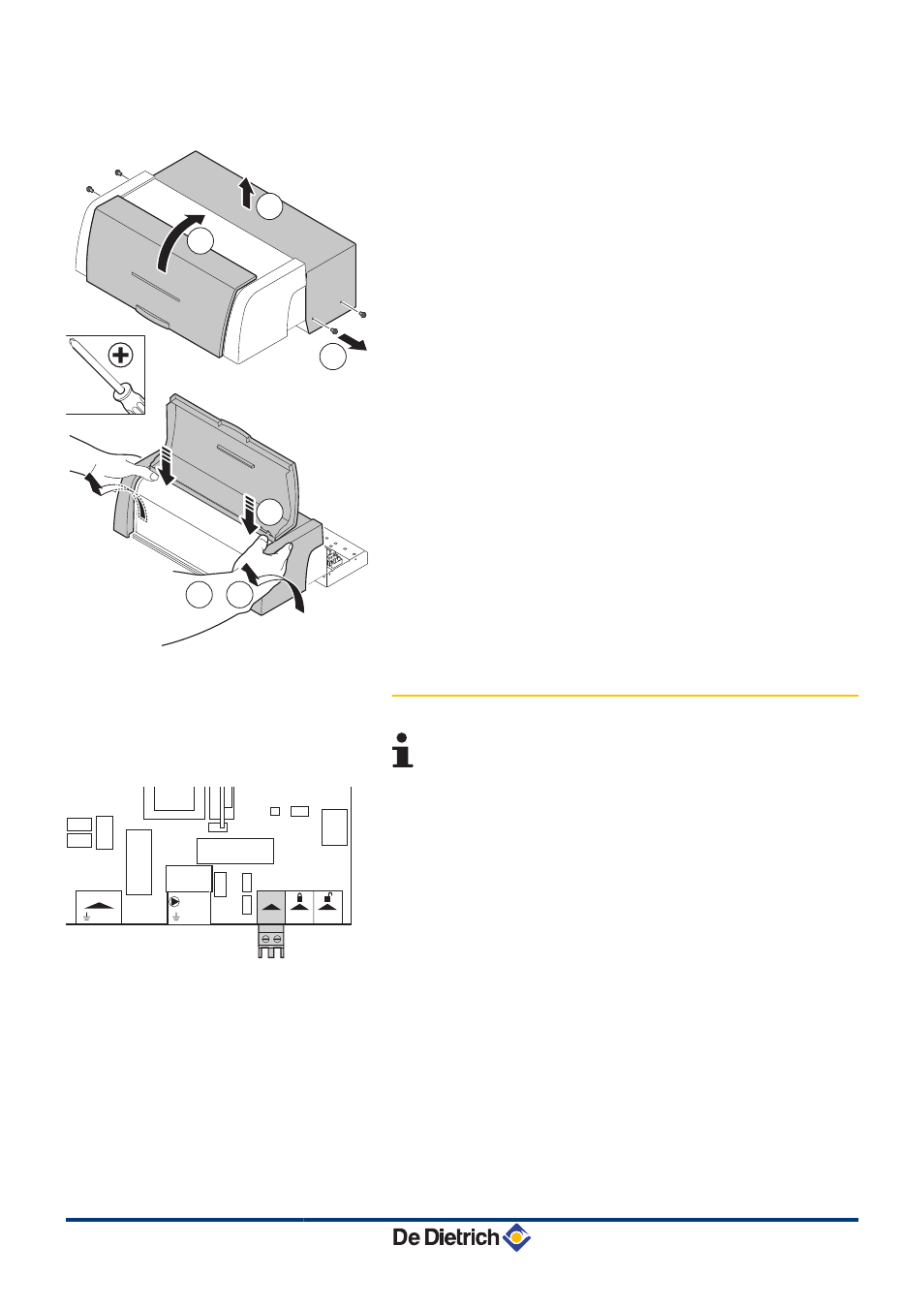

Доступ к платам, расположенным сзади панели
управления :
1. Отвернуть 4 боковых крепежных винта панели управления.
2. Снять защитную крышку.
3. Открыть переднюю крышку.
4. Легко нажать 2 пальцами вниз на верх панели управления.
5. При помощи двух рук, удерживая нажатым верх панели
управления, переместить корпус вперед и вверх.
4.7.4.
Подключение регулятора Вкл./Выкл.
Эта функция доступна только для панели управления
IniControl.
Можно управлять котлом при помощи регулятора Вкл./Выкл..
Подсоединить регулятор к разъёму ON/OFF-OT. (Полярность
подключения проводов к зажиму не имеет значения).
T004637-B
5
4 +
4
1
4x
2
3
N L
Mains
N L
PUMP
ON/OFF
OT
RL
BL
T003482-A
4. Установка
C 330 ECO - C 630 ECO
42
030512 -
7600530-01
