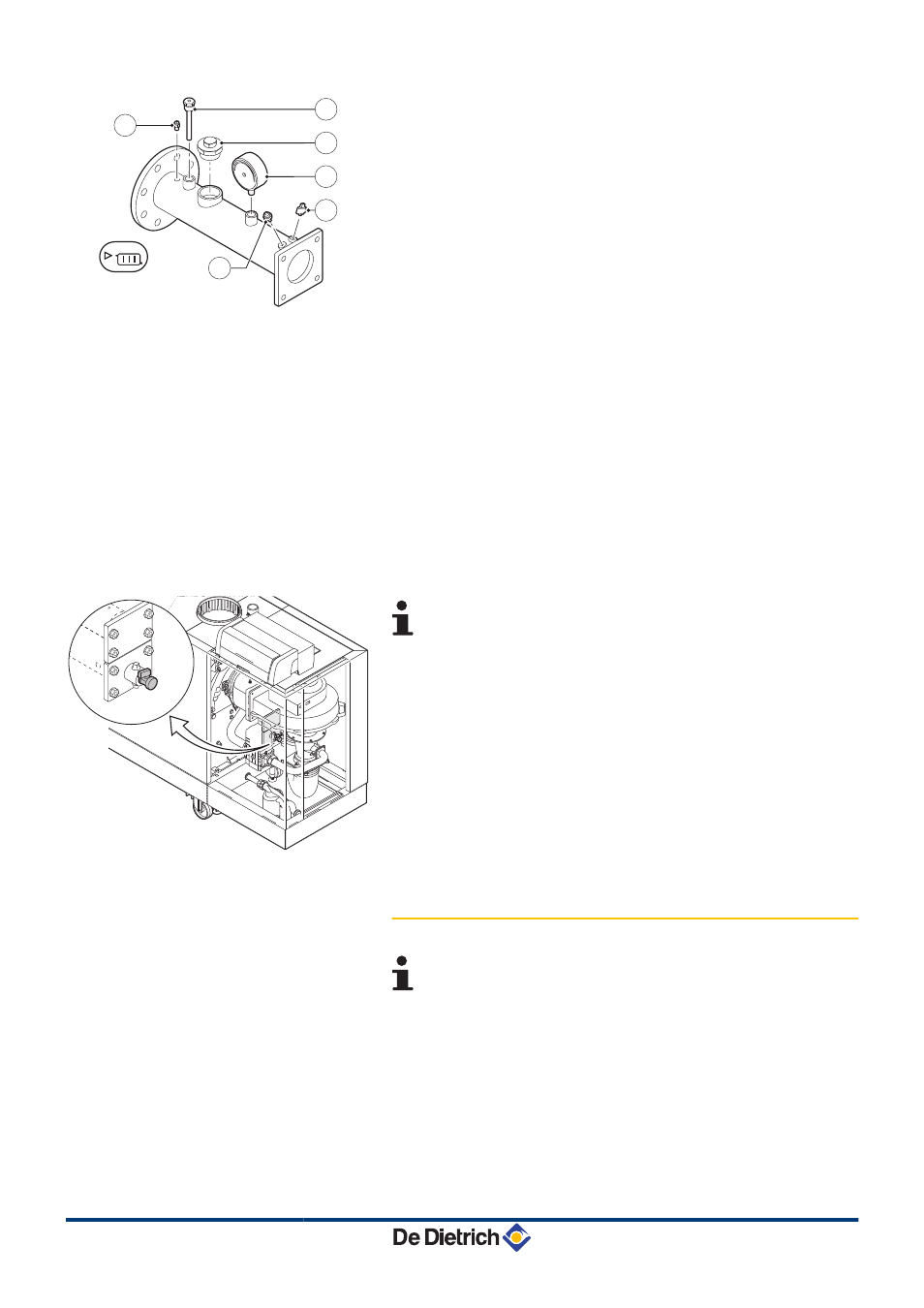

Трубопровод подающей линии содержит следующие
элементы :
1
Приёмная гильза для датчика температуры внешней
системы регулирования ( ½" ).
2
Устройство для удаления воздуха ( ⅛" ).
3
Подсоединение для предохранительного клапана
( 1½" ).
4
Манометр ( ½" ).
5
Датчик подающей линии (M6).
6
Защитный термостат (M4).
1. Снять закрывающую заглушку на подсоединении подающей
линии отопления Ù.
2. Снять закрывающую заглушку на подсоединении обратной
линии отопления Ú.
3. Подсоединить трубопровод воды отопления к
соединительной части Ù.
4. Подсоединить трубопровод входной воды отопления к
соединительной части Ú.
5. Подсоединить предохранительный клапан к трубопроводу
подающей линии котла.
6. Подсоединить насос на обратный трубопровод котла.
На передней секции есть установленный на заводе
кран для заполнения и слива ( ½" ).
4.4.3.
Подсоединение трубопровода отвода
конденсата
Для подключения или подключений котла C 630 ECO :
Для каждого модуля котла действительны
приведённые функциональные возможности и
указания.
Конденсат отводить при помощи сифона прямо в канализацию.
Из-за уровня кислотности (рН от 2 до 5) трубопровод отвода
конденсата должен быть только из пластика.
1. Установить пластиковый трубопровод отвода конденсата на
сифон (минимальный диаметр - 32 мм, слив в канализацию).
T003476-C
1
3
2
6
4
5
T003772-F
4. Установка
C 330 ECO - C 630 ECO
