Инструкция по эксплуатации DE DIETRICH C 630 Eco
Страница 62
2. Подсоединить газоанализатор.
ПРЕДУПРЕЖДЕНИЕ
Необходимо тщательно закрыть отверстие вокруг
датчика во время измерения.
3. Вывести котел в режим малой скорости. Нажать
одновременно на клавиши A и B. Отобразится символ ).
Удерживать нажатой клавишу [-] пока не отобразится l3.
4. Измерить процентное содержание O
2
или CO
2
в продуктах
сгорания.

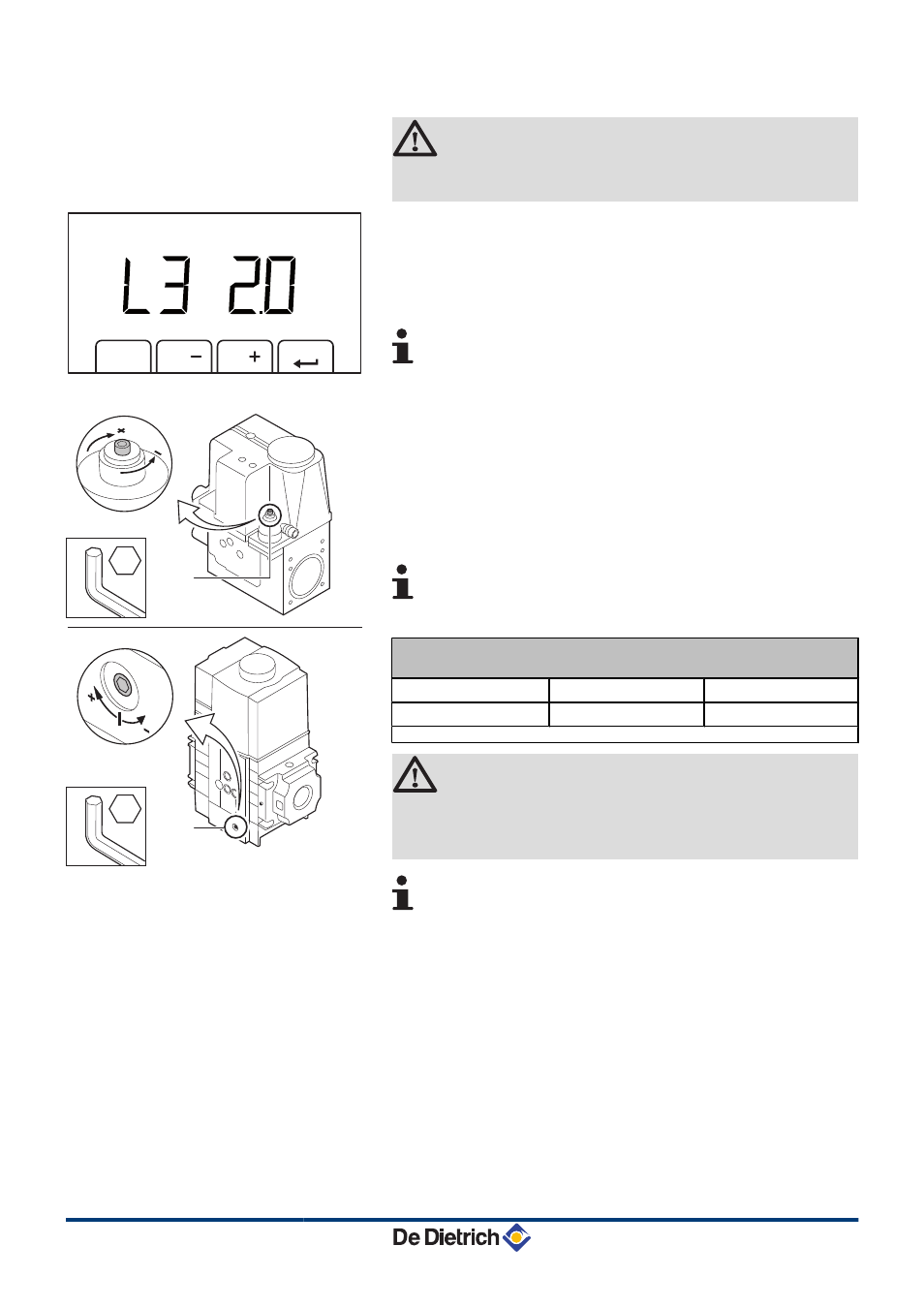

Газовый блок для 5-9 секционных котлов отличается от
газового блока для 10 секционных котлов. См. схему,
чтобы определить расположение регулировочного
винта B для минимальной мощности.
5. Если это содержание не соответствует значению выбора
параметров, то исправить соотношение газ/воздух при
помощи винта регулировки B на газовом блоке. На газовом
блоке приведено обозначение направления вращения
регулировочного винта для увеличения или уменьшения
расхода газа.
6. Проверить пламя через смотровой глазок.
Пламя должно быть стабильным.
Заданные значения O
2
/CO
2
на минимальной мощности для G20
(Газ Н)
C330 ECO
O
2
(%)
CO
2
(%)
Все модели
4,8
(1)
- 5,4
8,7 - 9,0
(1)
(1) Номинальное значение
ВНИМАНИЕ
Значение CO
2
для минимальной мощности должно
быть меньше чем значение для максимальной
мощности.
Повторить тест в режиме большой и малой скорости
столько раз, сколько необходимо, чтобы правильные
значения были бы достигнуты без выполнения
дополнительных настроек.
M
9
"
1
2
bar
C
0
0
3
7
6
4
-A
T003481-D
B
3
B
2.5
5. Ввод в эксплуатацию
C 330 ECO - C 630 ECO
60
030512 -
7600530-01
