4.7.8.

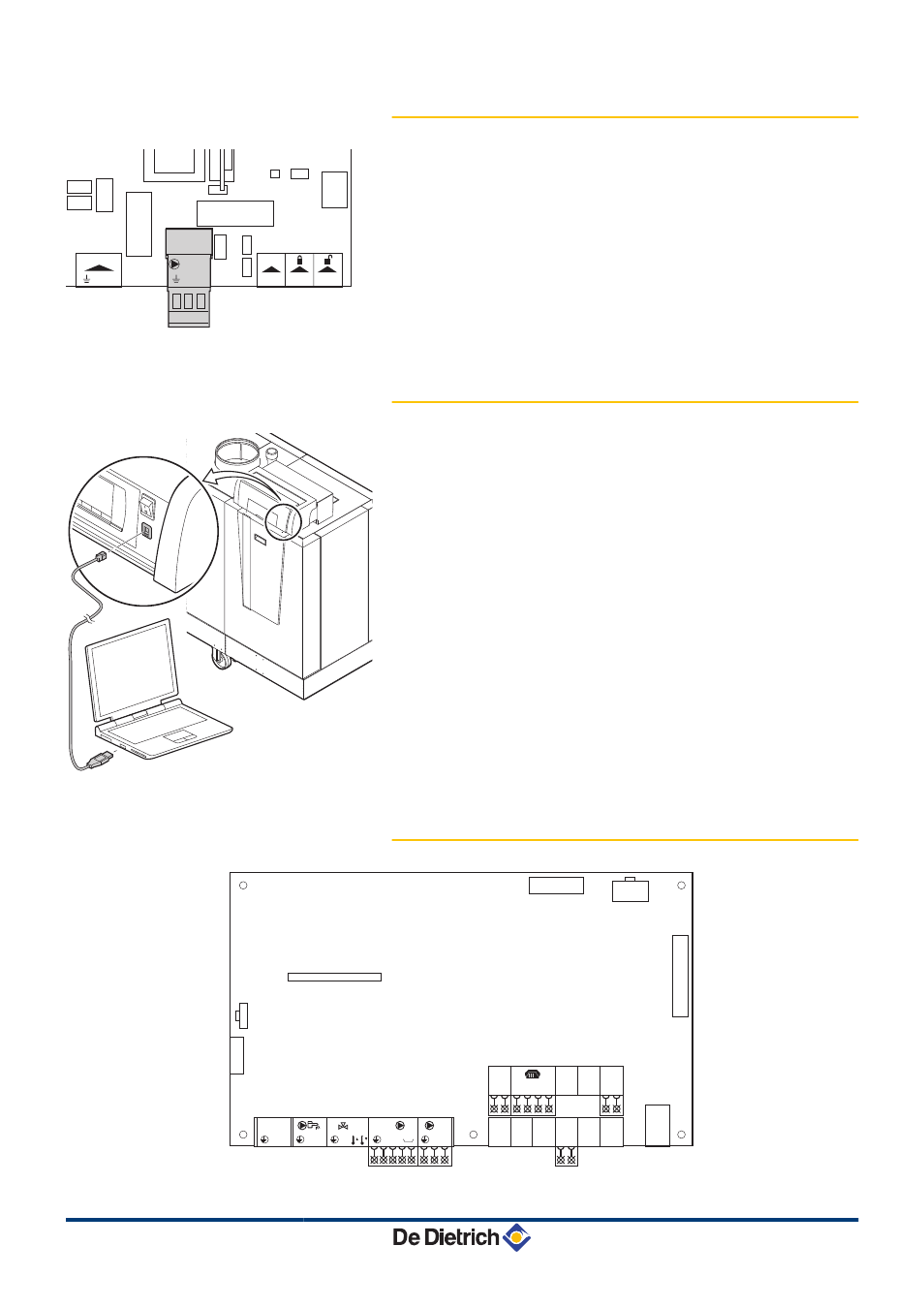

Циркуляционный насос установки
Внешний насос отопления можно подключить на зажимы Pump
разъёма для подключения. Максимальная потребляемая
мощность - 300 VA.
¼ Более подробно об управлении модулирующим насосом
См. раздел : "Возможности электронной платы (SCU-S05) по
4.7.9.
Подключение PC/Laptop
ПК можно подключить на вход RS 232 при помощи кабеля USB.
Специальное программное обеспечение Recom PC/Laptop
позволяет загружать, изменять и считывать различные
параметры котла.
4.7.10.
Возможности электронной платы (SCU-
D4) по подключениям
R000320-A
J10
J7
J4
J6
J5
J2
J1
SCU-D4
N
TS +
B
B
L
N L
N
Alim
230 V - 50 Hz
L
N
N L
A
J9
2
S SYST
1
2
+
S ECS
S EXT
TA -
S DEP C S DEP B
1
2
1
2
1
2
1
2
1
+
0-10V
-
4
S
C
AMB
S AMBB S AMP A
3 2
1
2
1
2
1
2
1
J8
N L
Mains
N L
PUMP
ON/OFF
OT
RL
BL
T003485-B
T003492-E
