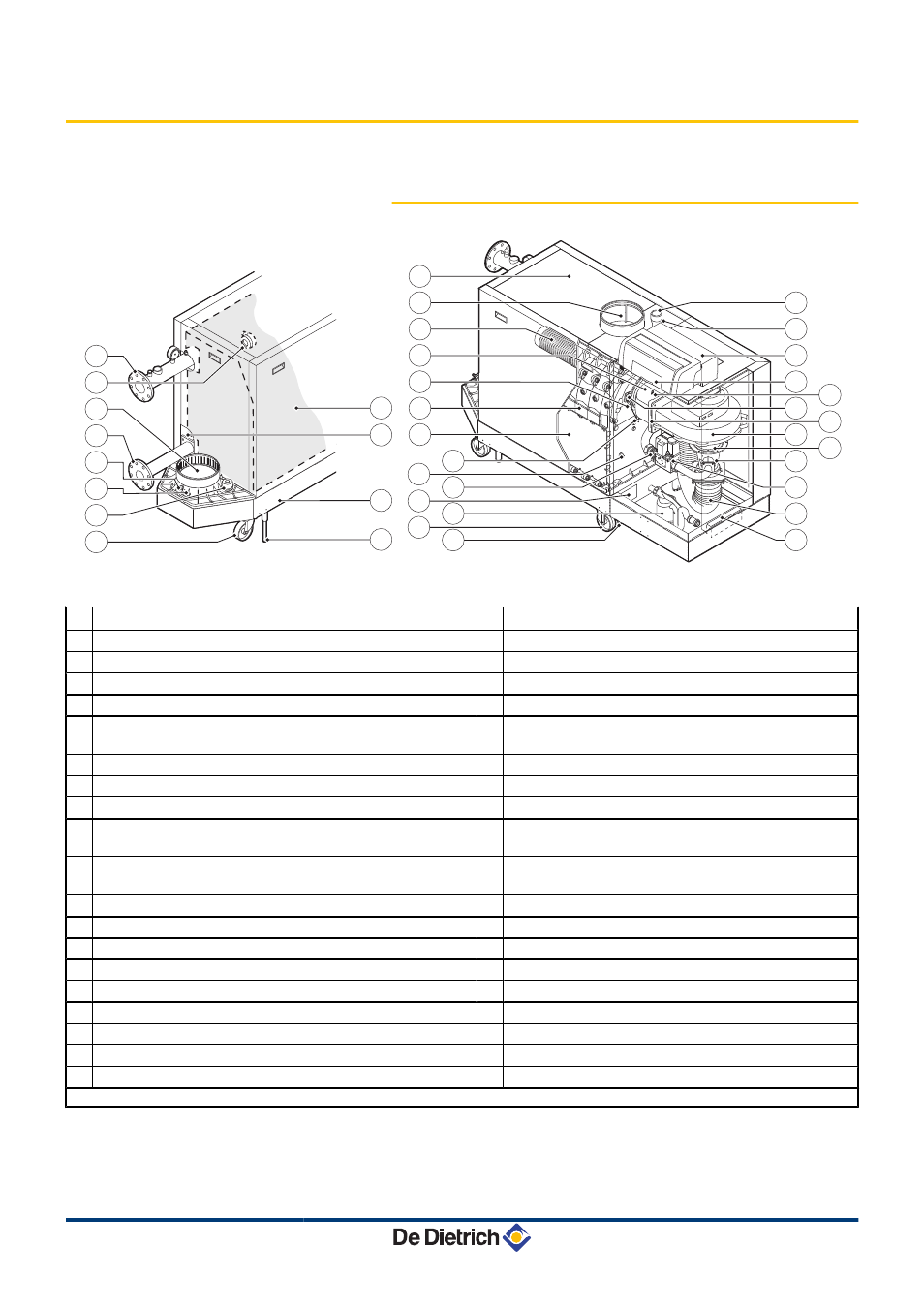

3.3 Основные компоненты
3.3.1. Тип котла C 330 ECO
T004014-D
2
1
3
4
5
6
7
8
27
28
29
30
32
34
31
33
35
36
37
38
39
11
12
14
13
15
16
17
18
19
20
22
24
26
21
23
25
10
9
1 Подсоединение подающей линии (1) 21 Датчик температуры обратной линии
2 Дифференциальное реле давления воздуха 22 Газовый фильтр
3 Патрубок уходящих газов 23 Идентификационная табличка
4 Подсоединение обратной линии 24 Сифон
5 Отвод для измерения чистоты сгорания 25 Колёсики для транспортировки
6
Термостат дымовых газов (Дополнительное
оборудование)
26 Регулируемая ножка
7 Отвод коллектора для сбора конденсата 27 Подключение газа
8 Поворотное колесо 28 Отвод для давления газа
9 Регулируемая ножка 29 Панель управления
10 Рама 30 Место для дополнительного оборудования или
системы регулирования
11 Подсоединение для 2-ой обратной линии
(Дополнительное оборудование)
31 Отвод для измерения давления
12 Теплоизоляция теплоообменника 32 Глазок
13 Обшивка котла 33 Обратный клапан
14 Забор воздуха для горения 34 Вентилятор
15 Горелка 35 Удлинение
16 Переходник 36 Труба Вентури
17 Запальный/ионизационный электрод 37 Газовый блок
18 Теплообменник 38 Гибкий трубопровод подачи воздуха
19 Лючок для ревизии 39 Карман для документации
20 Датчик температуры теплообменника
(1) ¼ Более подробно о подсоединении подающей линии - см. раздел "Подключение контура отопления", Страница 29
