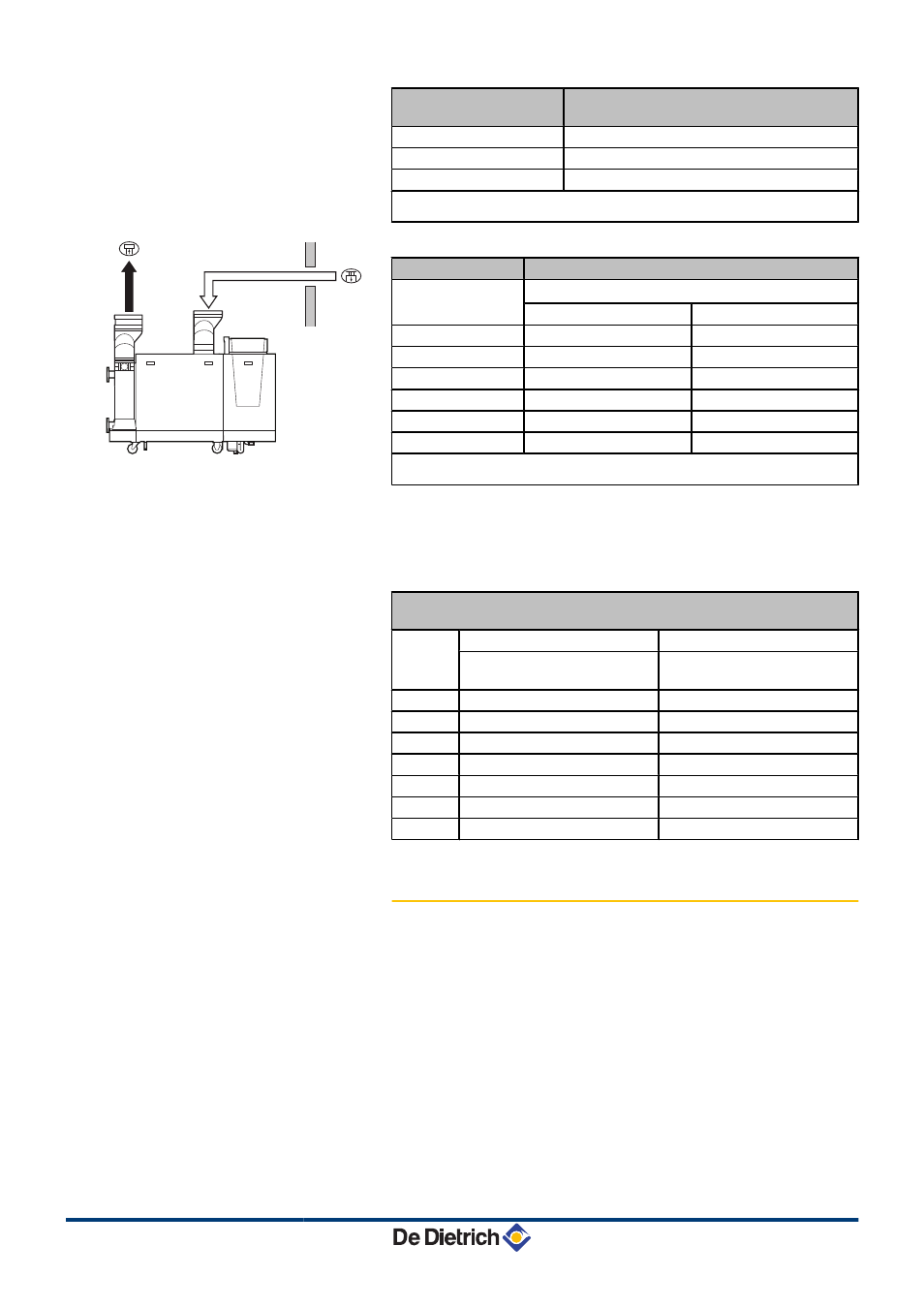

C 330 ECO
Длина дымохода в зонах с разным
давлением
500
50 м
570
49 м
650
40 м
(1) Рассчитано для жёсткого трубопровода и Колено 90º и Устье без колпака
("свободное" открытие)
C 630 ECO
Длина дымохода в зонах с разным давлением
Тип котла
Максимальная длина (L)
(1)
диам. 350 мм
диам. 400 мм
560
50 м
50 м
700
50 м
50 м
860
50 м
50 м
1000
33 м
50 м
1140
-
22 м
1300
8
32 м
(1) Рассчитано для жёсткого трубопровода и Колено 90º и Устье без колпака
("свободное" открытие)
n Таблица уменьшения длины
Уменьшение длины трубопроводы за счёт используемого
элемента
Диаметр
Колено 45°
Колено 90°
Уменьшение длины
трубопроводы
Уменьшение длины
трубопроводы
150 мм
1,2 м
2,1 м
180 мм
1,4 м
2,5 м
200 мм
1,6 м
2,8 м
250 мм
2,0 м
3,5 м
300 мм
2,4 м
4,2 м
350 мм
2,8 м
4,9 м
400 мм
3,2 м
5,6 м
4.6.4.
Дополнительные указания
4
См. данные производителя соответствующего оборудования
об установке трубопроводов отвода продуктов сгорания и о
материале для забора воздуха. Если трубопроводы отвода
продуктов сгорания или материала для забора воздуха
установлены с нарушениями (например, они не герметичны
или плохо закреплены), то они могут вызвать опасные
ситуации и/или телесные повреждения. После сборки
проверить герметичность всех элементов, отводящих
продукты сгорания и забирающих воздух.
4
Из-за конденсации запрещено подсоединение отвода
продуктов сгорания напрямую к строительным шахтам.
4
Всегда тщательно прочищать футляры при использовании
трубопроводов с обкладкой и/или подсоединения подачи
воздуха.
R000360-A
L = +
4. Установка
C 330 ECO - C 630 ECO
