4. Поворачивать вращающуюся ручку до тех пор, пока не
отобразится РМАКС. Задан режим большой скорости.
5. Измерить процентное содержание O
2
или CO
2
в продуктах
сгорания.

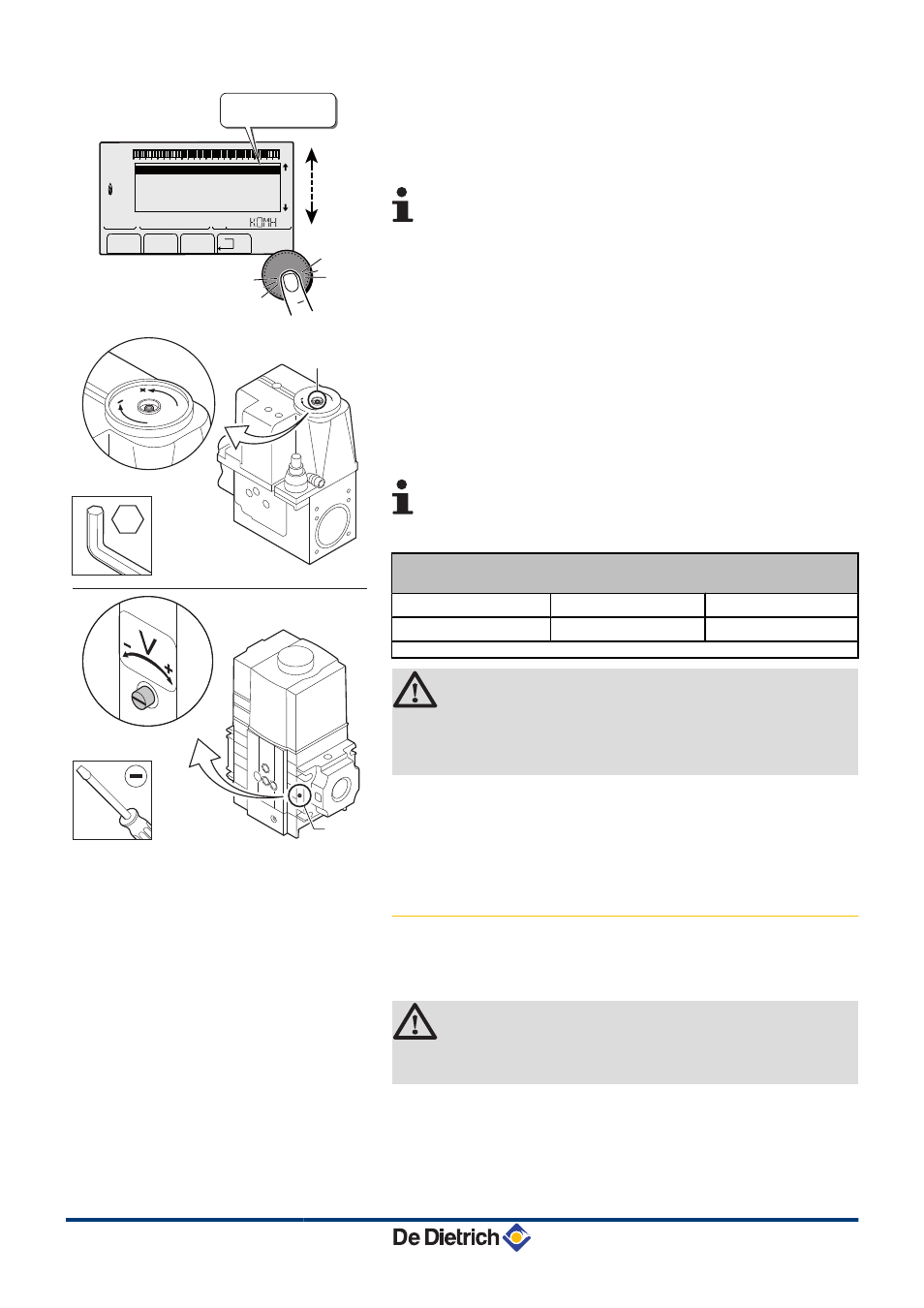

Газовый блок для 5-9 секционных котлов отличается от
газового блока для 10 секционных котлов. См. схему
для определения расположения регулировочного
винта A для максимальной мощности.
6. Если это содержание не соответствует значению выбора
параметров, то исправить соотношение газ/воздух при
помощи винта регулировки A на газовом блоке. На газовом
блоке приведено обозначение направления вращения
регулировочного винта для увеличения или уменьшения
расхода газа.
7. Проверить пламя через смотровой глазок.
Пламя не должно отрываться.
Проверочные и регулировочные значения O
2
/CO
2
на большой
скорости для G20 (Газ Н)
C330 ECO
O
2
(%)
CO
2
(%)
Все модели
4,3 - 4,8
(1)
9,0
(1)
- 9,3
(1) Номинальное значение
ВНИМАНИЕ
Значение CO
2
для максимальной мощности должно
быть больше, чем значение для минимальной
мощности.
5.4.2.
Регулировка соотношения воздух/газ
(Малая скорость) (Diematic iSystem)
1. Отвернуть заглушку отбора проб дымовых газов.
2. Подсоединить газоанализатор.
ПРЕДУПРЕЖДЕНИЕ
Необходимо тщательно закрыть отверстие вокруг
датчика во время измерения.
bar
1
1
2
2
D
STD
J
I
E
0
2
4
6
8
10
12
14
16
18
22
24
20
#
F
AUTO
% $
!
<
:
Т/ГЕН :
ТЕМП.КОТЛА
ТОК ИОН
СК-ТЬ ВЕНТ
РМАКС
68°C
10µA
5600 tr/min
C002347-F-07
ABTO => РМАКС
T003480-G
O
A
A
3
C 330 ECO - C 630 ECO
