Инструкция по эксплуатации DE DIETRICH C 630 Eco
Страница 37

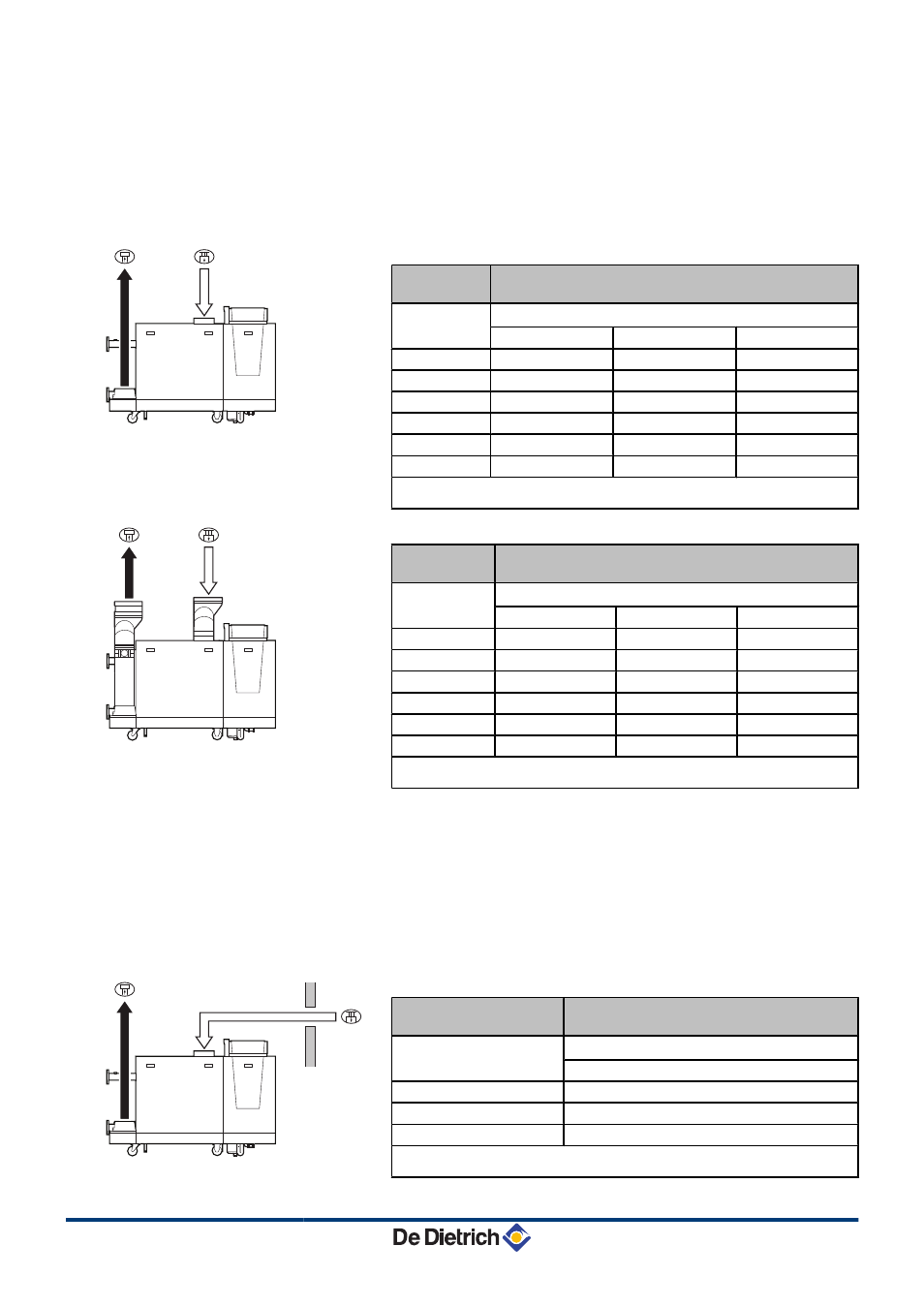

n Вариант с коаксиальным дымоходом (C33, C63, C93)
В случае закрытого (герметичного) варианта, необходимо
правильно подсоединить не только отвод продуктов сгорания, но
и подачу воздуха (параллельно). Использовать переходник для
применения трубопроводов подачи воздуха и отвода продуктов,
диаметр которых отличается от 250 мм.
C 330 ECO
Длина дымохода для варианта с коаксиальным
дымоходом
Тип котла
Максимальная длина (L)
(1)
диам. 200 мм
диам. 250 мм
диам. 300 мм
280
42 м
50 м
50 м
350
21 м
50 м
50 м
430
13 м
50 м
50 м
500
10 м
50 м
50 м
570
5 м
34 м
50 м
650
4 м
30 м
50 м
(1) Рассчитано для жёсткого трубопровода и Устье без колпака ("свободное"
открытие)
C 630 ECO
Длина дымохода для варианта с коаксиальным
дымоходом
Тип котла
Максимальная длина (L)
(1)
диам. 300 мм
диам. 350 мм
диам. 400 мм
560
50 м
50 м
50 м
700
43 м
50 м
50 м
860
26 м
50 м
50 м
1000
13 м
35 м
50 м
1140
5 м
16 м
24 м
1300
5 м
18 м
28 м
(1) Рассчитано для жёсткого трубопровода и Параллельный коаксиальный
дымоход 350 mm (Дополнительное оборудование)
n Подключение (C53, C83)
Забор воздуха на горение и отвода продуктов сгорания
возможен в зонах с разным давлением - это систем полу-CLV.
За исключением прибрежной полосы. Максимальная допустимая
разность давления подачи воздуха и отвода продуктов сгорания
- 36 m м.
C 330 ECO
Длина дымохода в зонах с разным
давлением
Тип котла
Максимальная длина (L)
(1)
диам. 250 мм
280
50 м
350
50 м
430
50 м
(1) Рассчитано для жёсткого трубопровода и Колено 90º и Устье без колпака
("свободное" открытие)
R000358-A
L = +
R000362-A
L = +
R000359-A
L = +
C 330 ECO - C 630 ECO
4. Установка
030512 -
7600530-01
35
