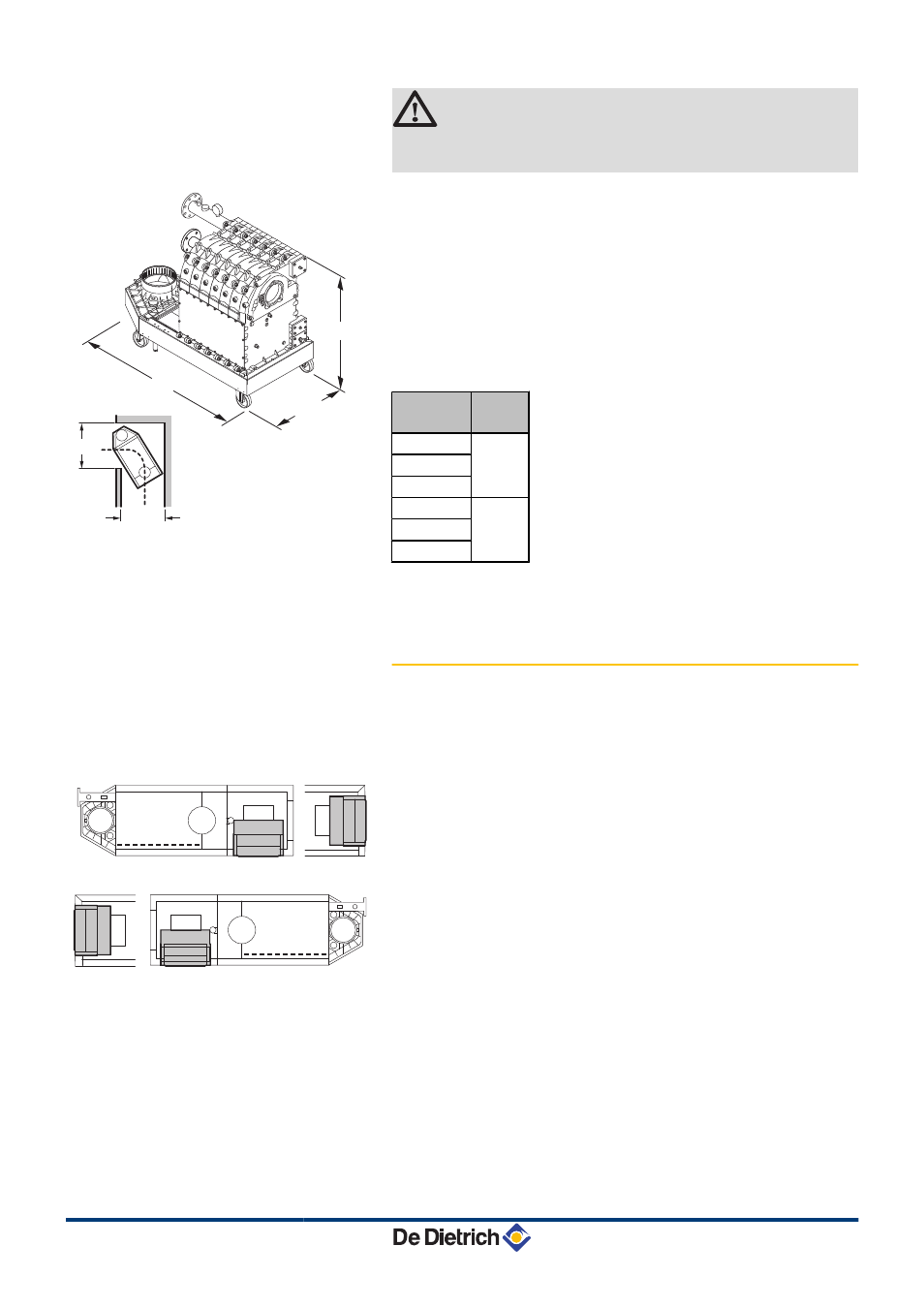

Размещение котла – Инструкция по эксплуатации DE DIETRICH C 630 Eco
Страница 23
ВНИМАНИЕ
Колёсики предназначены для перемещения, но не для
постоянной установки.
В случае необходимости, котёл можно разобрать для
облегчения его транспортировки. С котла можно снять :
4
Элементы обшивки
4
комплектующие воздушной и газовой линий
4
Раму, расположенную на панели инструментов
Для того, чтобы узнать размеры самой большой детали для
транспортировки - см. схему и таблицу (Рама с теплообменником
и гидравлическими подключениями).
Тип котла
C330 ECO
L (mm)
280
1160
350
430
500
1469
570
650
¼ Для установки деталей см. поставляемую с котлом
инструкцию по монтажу.
4.3.2.
Размещение котла
n Тип котла C 330 ECO
L
Левосторонний вариант
R
Правосторонний вариант
I
Лючок для ревизии
Рабочей стороной котла с лючком для чистки теплообменника
принимается передняя часть котла. Котёл доступен в
левостороннем или правостороннем исполнении. В этом случае
гидравлические подключения и отвод продуктов сгорания
находятся с левой или с правой стороны котла. В нормальном
T003676-B
1107
1000
700
L
1000
T003785-C
L
R
I
I
C 330 ECO - C 630 ECO
