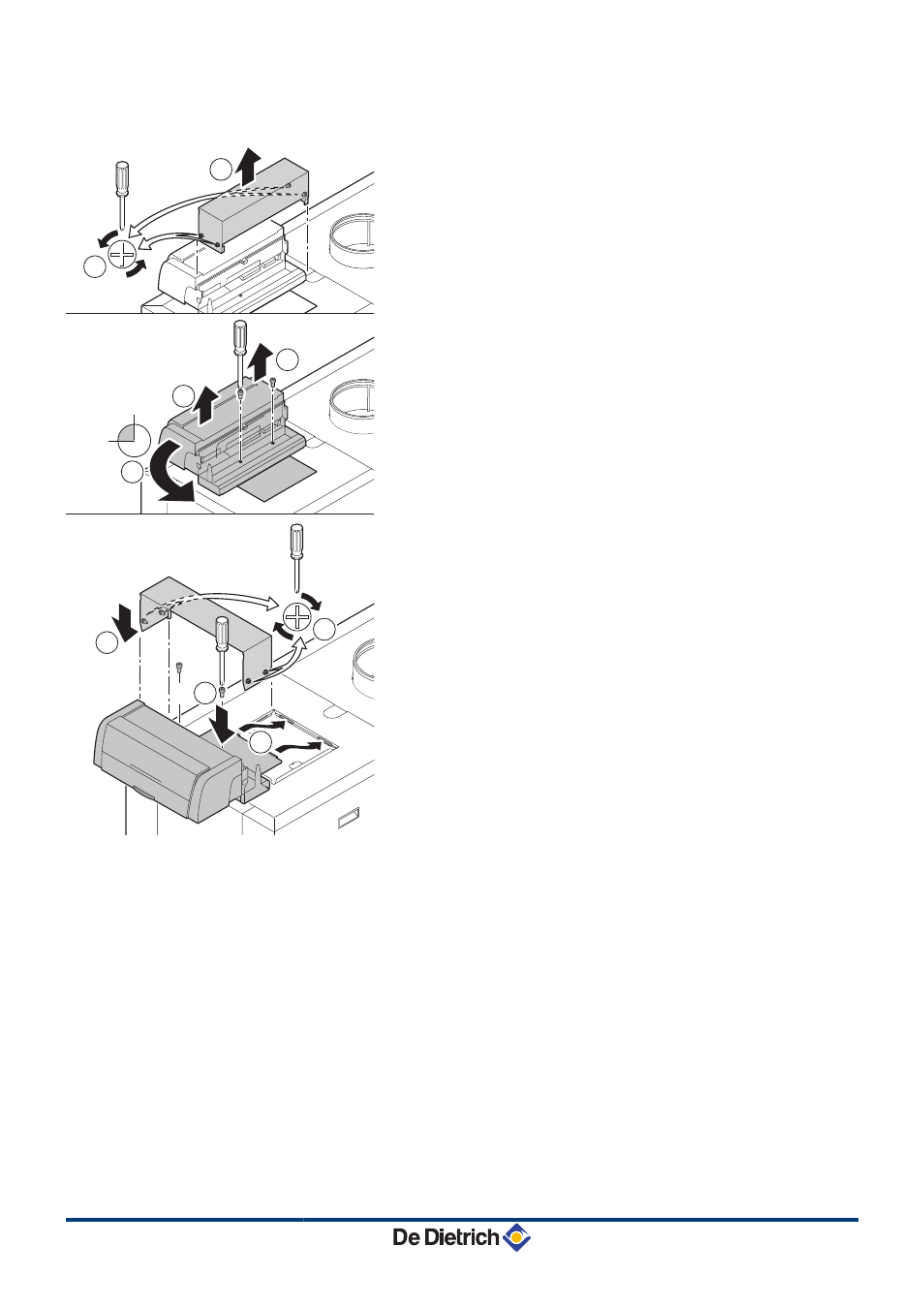

n Поворот панели управления
В нормальном положении панель управления находится
спереди, но её легко можно повернуть к короткой стороне.
1. Отвернуть 4 боковых крепежных винта панели управления.
2. Снять защитную крышку.
3. Отвернуть крестовые винты нижней пластины 2.
4. Приподнять панель управления с нижней пластиной.
5. Расположить панель управления и нижнюю пластину по
ширине.
6. Вставить язычки нижней пластины в предусмотренные
посадочные места.
7. Затянуть крестовые винты нижней пластины 2.
8. Установить на место защитную крышку.
9. Затянуть 4 боковых крепежных винта.
T004028-E
3 2x
4
90º
5
6
7
2x
8
9
1
2
4. Установка
C 330 ECO - C 630 ECO
26
030512 -
7600530-01
