4.7.3.
Стандартная электронная плата
управления
Плата безопасности SU, которая защищает котёл, также
подключается к стандартной плате управления PCU-06.
Различные термостаты и системы регулирования можно
подключить к стандартной плате управления (PCU-06).
Возможности подключения к стандартной электронной плате
управления описаны в следующих разделах.
Оставить свободное пространство 20 cm над панелью
управления, чтобы можно было полностью снять
переднюю крышку.

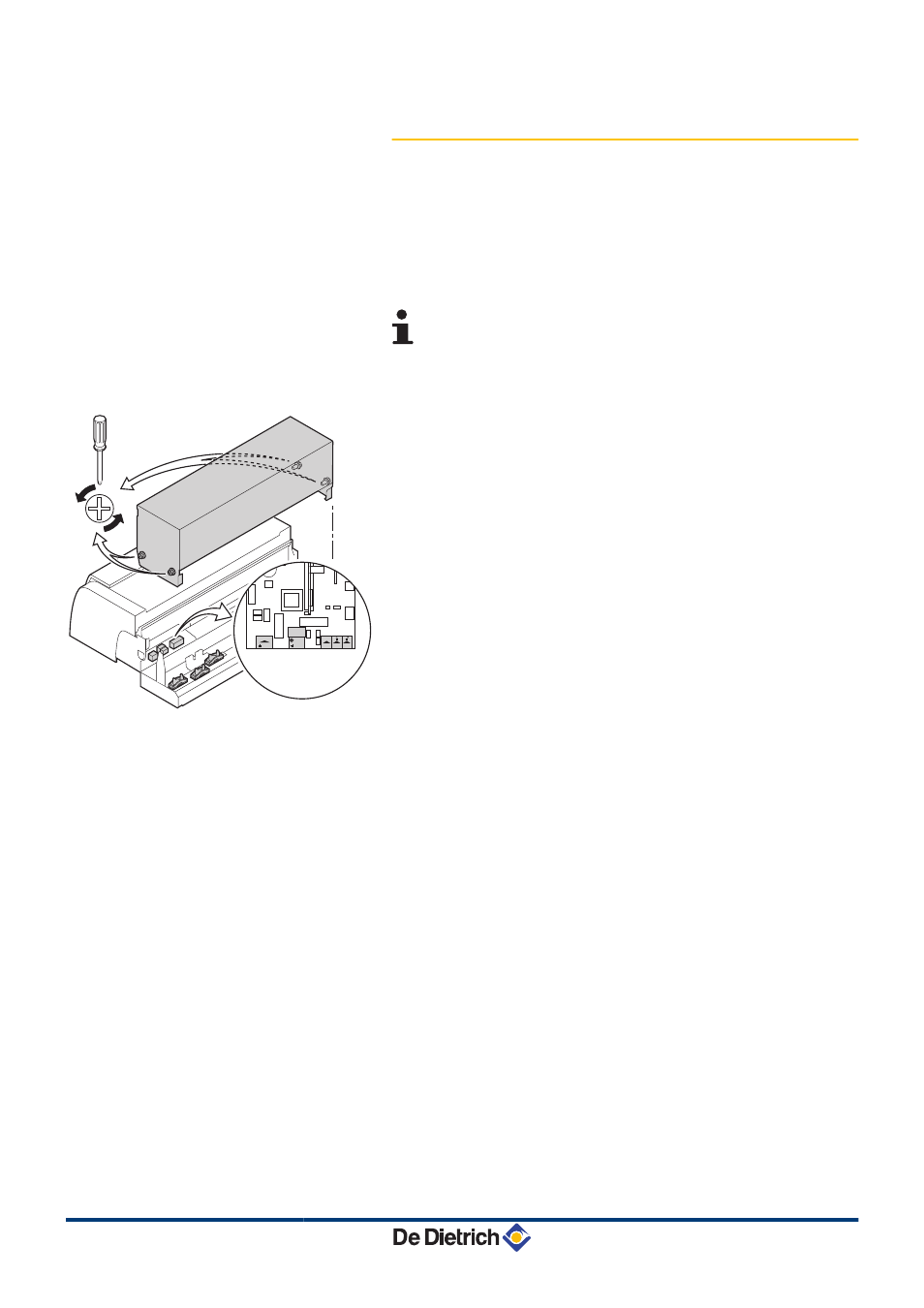

Доступ к соединительному разъёму :
1. Отвернуть 4 боковых крепежных винта панели управления.
2. Снять защитную крышку.
3. Теперь доступны винтовые клеммные разъёмы.
4. Закрепить кабель или кабели при помощи хомута или
кабельных зажимов (Зажимы для кабелей поставляются как
запасные части).
5. Правильно затянуть кабельные зажимы и закрыть панель
управления.
T003477-D
N L
Mains
N L
PUMP
ON/OFF
OT
RL
BL
C 330 ECO - C 630 ECO
4. Установка
030512 -
7600530-01
41
