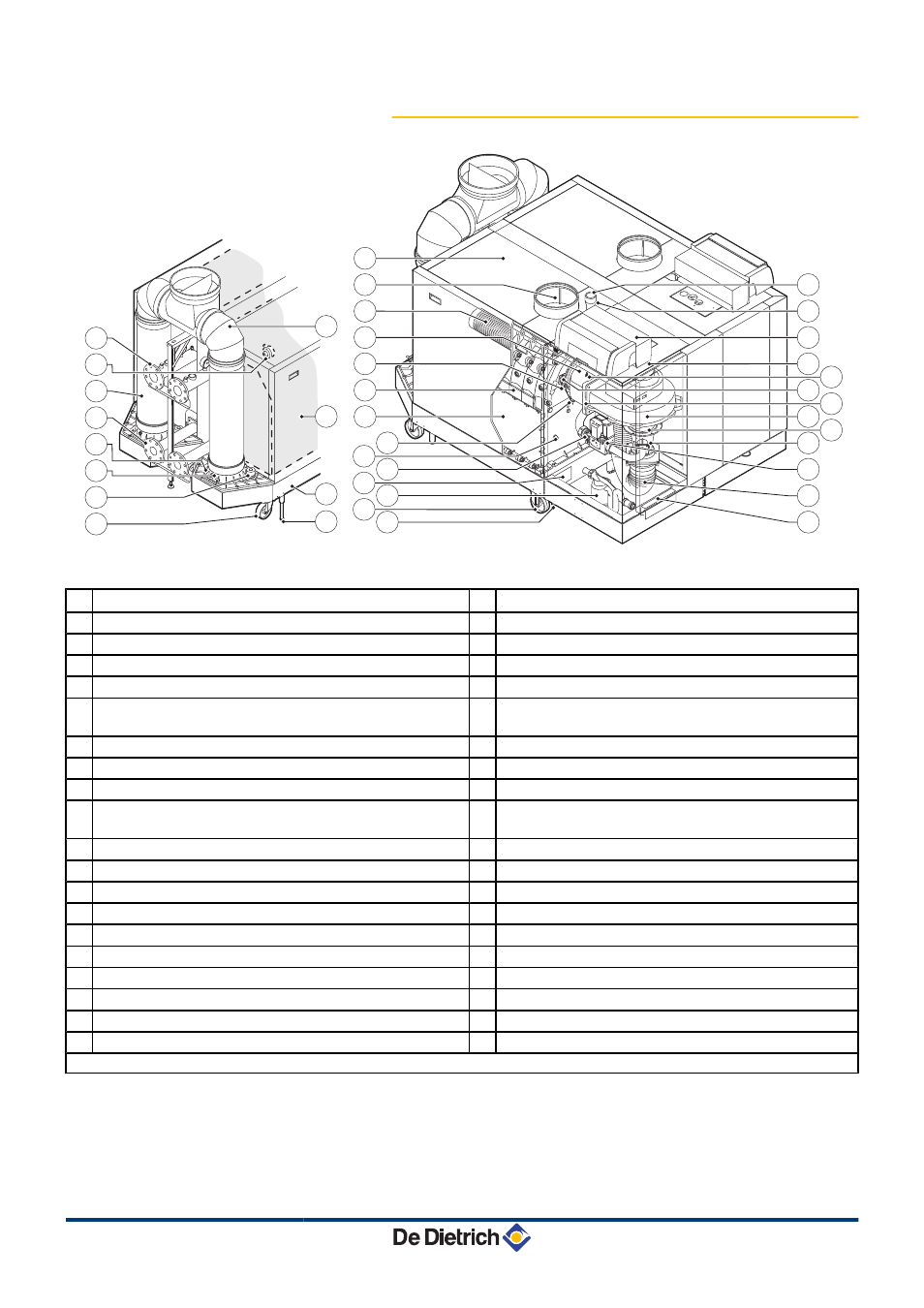

3.3.2. Тип котла C 630 ECO
T004015-E
1
3
4
5
2
6
7
8
27
28
29
30
32
34
31
33
35
36
14
13
15
16
17
18
19
20
22
24
26
21
23
25
10
11
12
9
37
38
39
1 Подсоединение подающей линии (1) 21 Датчик температуры обратной линии
2 Дифференциальное реле давления воздуха 22 Газовый фильтр
3 Патрубок уходящих газов 23 Идентификационная табличка
4 Подсоединение обратной линии 24 Сифон
5 Отвод для измерения чистоты сгорания 25 Колёсики для транспортировки
6
Термостат дымовых газов (Дополнительное
оборудование)
26 Регулируемая ножка
7 Отвод коллектора для сбора конденсата 27 Подключение газа
8 Поворотное колесо 28 Отвод для давления газа
9 Регулируемая ножка 29 Панель управления
10 Рама 30 Место для дополнительного оборудования или
системы регулирования
11 Теплоизоляция теплоообменника 31 Отвод для измерения давления
12 Коллектор дымовых газов 32 Глазок
13 Обшивка котла 33 Обратный клапан
14 Забор воздуха для горения 34 Вентилятор
15 Горелка 35 Удлинение
16 Переходник 36 Труба Вентури
17 Запальный/ионизационный электрод 37 Газовый блок
18 Теплообменник 38 Гибкий трубопровод подачи воздуха
19 Лючок для ревизии 39 Карман для документации
20 Датчик температуры теплообменника
(1) ¼ Более подробно о подсоединении подающей линии - см. раздел "Подключение контура отопления", Страница 29
3. Техническое описание C 330 ECO - C 630 ECO
