5.4.3.
Регулировка соотношения воздух/газ
(Большая скорость) (IniControl)
1. Отвернуть заглушку отбора проб дымовых газов.
2. Подсоединить газоанализатор.
ПРЕДУПРЕЖДЕНИЕ
Необходимо тщательно закрыть отверстие вокруг
датчика во время измерения.
3. Вывести котел в режим большой скорости. Нажать
одновременно на клавиши A и B. На дисплее отобразится
h3. Отобразится символ ).
4. Измерить процентное содержание O
2
или CO
2
в продуктах
сгорания.

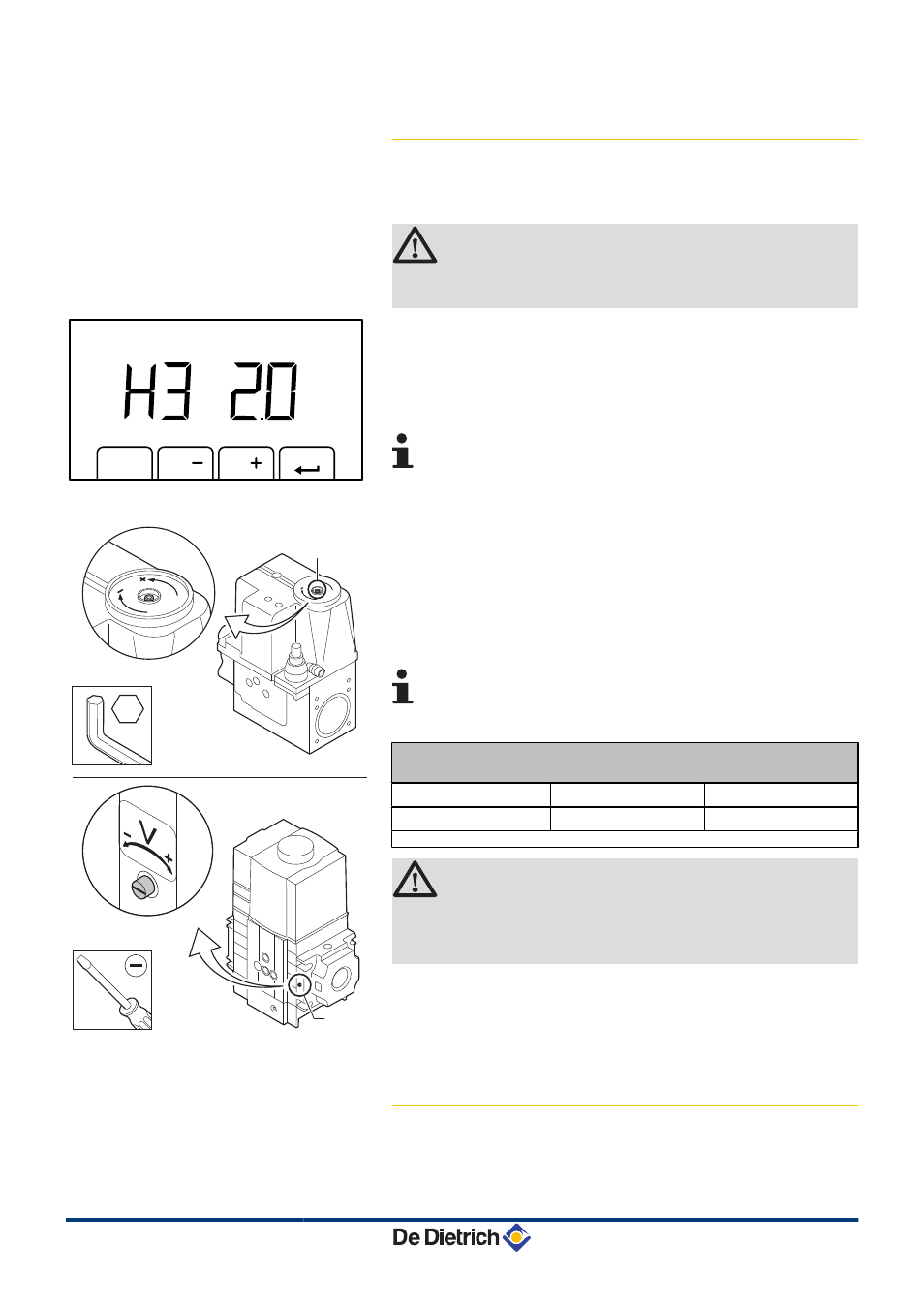

Газовый блок для 5-9 секционных котлов отличается от
газового блока для 10 секционных котлов. См. схему
для определения расположения регулировочного
винта A для максимальной мощности.
5. Если это содержание не соответствует значению выбора
параметров, то исправить соотношение газ/воздух при
помощи винта регулировки A на газовом блоке. На газовом
блоке приведено обозначение направления вращения
регулировочного винта для увеличения или уменьшения
расхода газа.
6. Проверить пламя через смотровой глазок.
Пламя не должно отрываться.
Проверочные и регулировочные значения O
2
/CO
2
на большой
скорости для G20 (Газ Н)
C330 ECO
O
2
(%)
CO
2
(%)
Все модели
4,3 - 4,8
(1)
9,0
(1)
- 9,3
(1) Номинальное значение
ВНИМАНИЕ
Значение CO
2
для максимальной мощности должно
быть больше, чем значение для минимальной
мощности.
5.4.4.
Регулировка соотношения воздух/газ
(Малая скорость) (IniControl)
1. Отвернуть заглушку отбора проб дымовых газов.
M
9
"
1
2
bar
C
0
0
3
0
5
6
-A
T003480-G
O
A
A
3
C 330 ECO - C 630 ECO
5. Ввод в эксплуатацию
