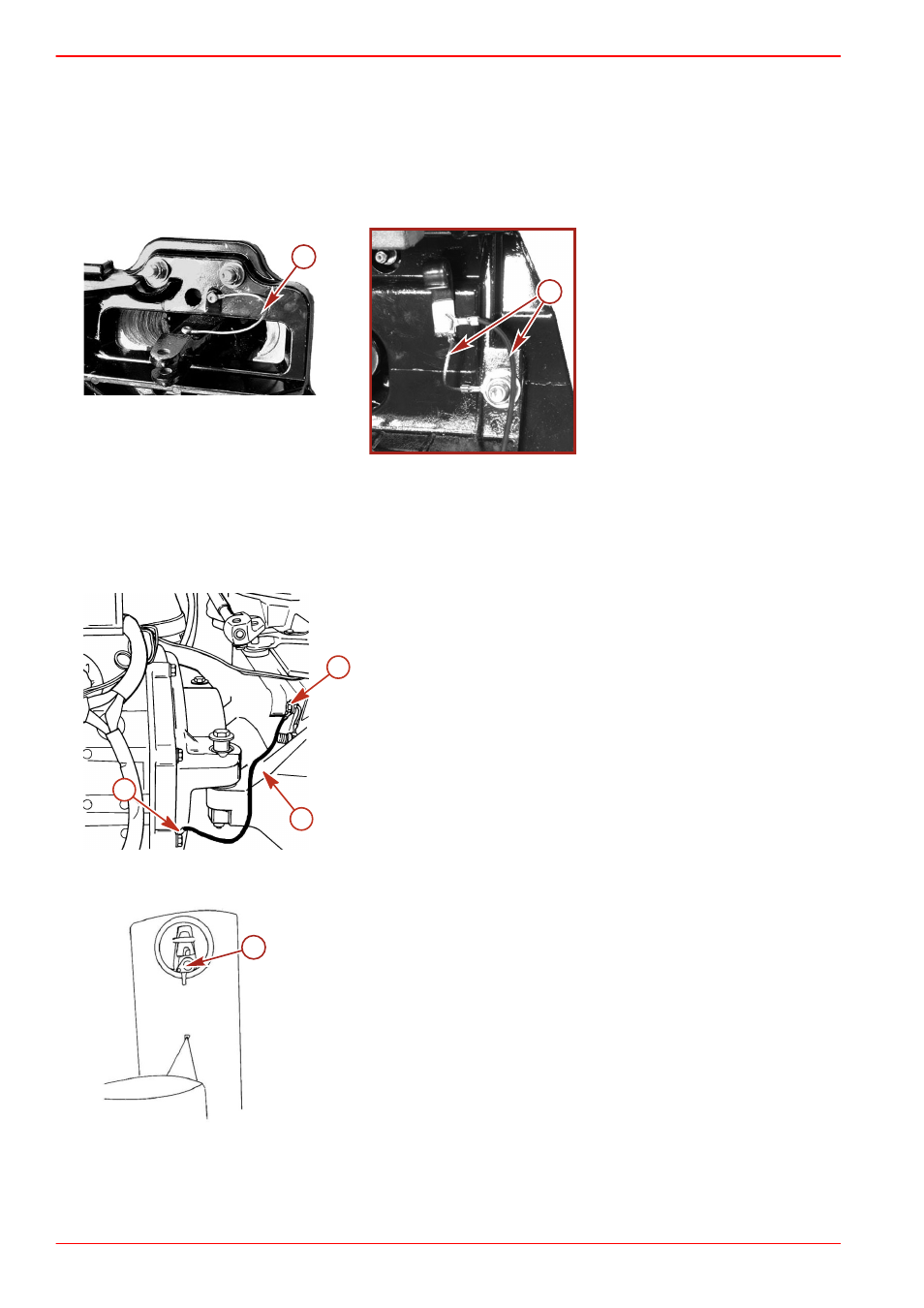

Цепь заземления — двигатель с поворотно-откидной колонкой Bravo
Блок транца и блок двигателя с поворотно-откидной колонкой оборудованы цепью заземления для обеспечения
хорошей электрической неразрывности между двигателем, блоком транца и комплектующими двигателя с поворотно-
откидной колонкой. Хорошее заземление необходимо для эффективной работы анода и системы MerCathode.
1. Осмотрите провод заземления рычага рулевого управления на наличие неплотных соединений, сломанных
соединителей или истертых проводов.
2. Осмотрите провод заземления внутренней транцевой плиты на наличие неплотных соединений, сломанных
соединителей или истертых проводов.
Провод обеспечения непрерывности рычага рулевого
управления
Провода обеспечения непрерывности транцевой плиты
a -
Провод заземления
3. Осмотрите винт заземления и провод заземления корпуса маховика, а также винт заземления внутренней
транцевой плиты на наличие незакрепленных соединений, сломанных соединителей или истертых проводов.
Типовая установка
a -
Винт или шпилька заземления корпуса маховика
b -
Провод цепи заземления
c -
Винт заземления внутренней транцевой плиты
4. Осмотрите пластину заземления между корпусом приводного вала и корпусом коробки передач в полости анода
на наличие незакрепленных или неисправных соединений.
Полость анодной пластины двигателя с поворотно-откидной колонкой
a -
Пластина заземления (внутри полости анода)
a
27282
a
27283
7782
a
b
c
27285
a
