Раздел 5 - Техническое обслуживание
90-8M0057495
rus
МАРТ 2011
Страница 55
Смена

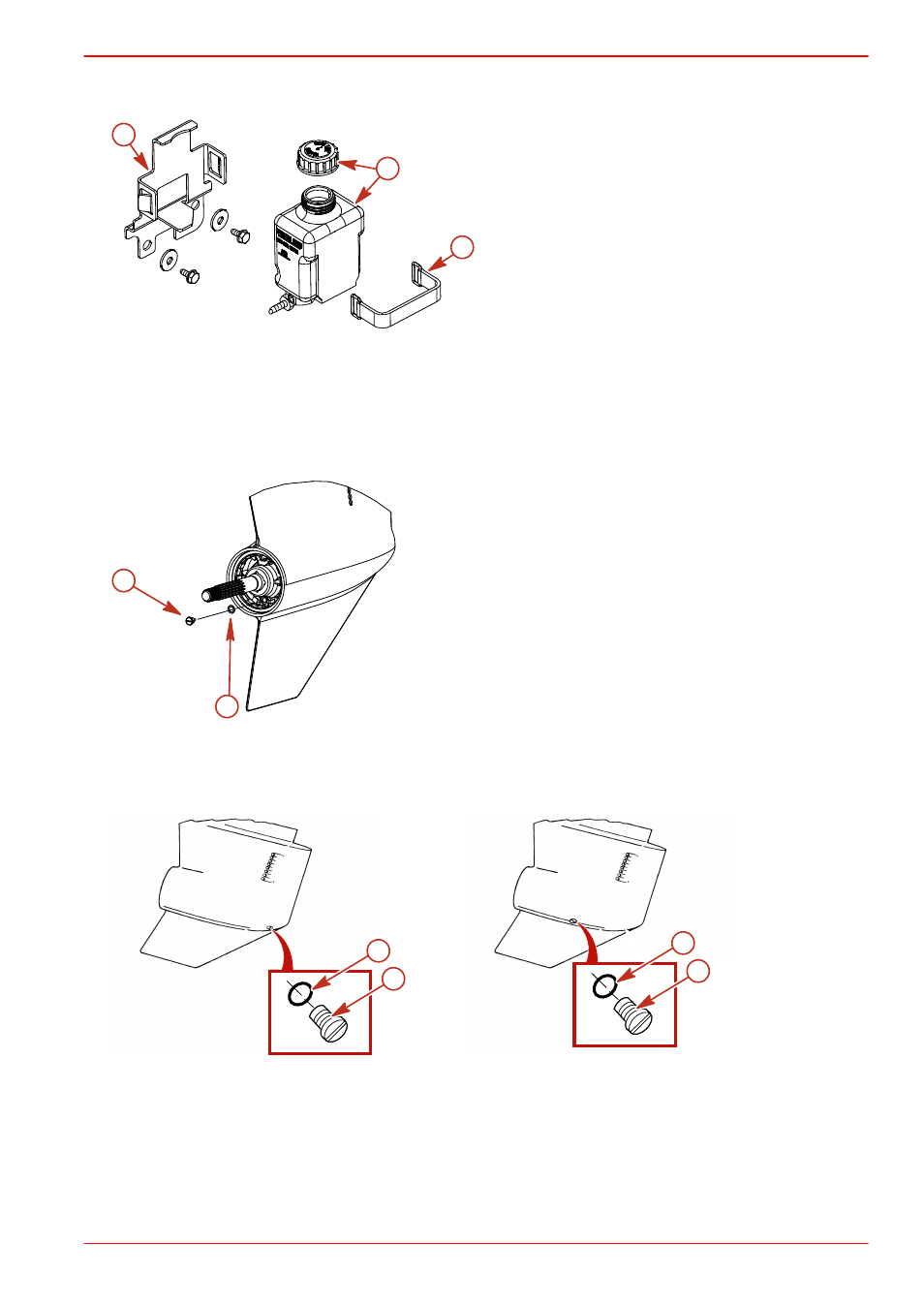

1. Снимите дозиметр для смазки зубчатых передач с кронштейна.
a -
Кронштейн индикатора смазки редуктора
b -
Индикатор смазки редуктора и крышка
c -
Фиксирующая скоба
2. Слейте содержимое индикатора смазки редуктора в подходящую емкость.
3. Установите индикатор смазки редуктора в кронштейн.
4. Снимите гребной винт. См. раздел Гребные винты.
5. Модели Вravo One:
a. Опустите кормовой привод в положение полностью вниз (внутрь).
b. Снимите пробку отверстия для заливки и слива смазки редуктора и уплотнительную шайбу.
c. Слейте смазку редуктора в подходящую емкость.
a -
Пробка отверстия для заливки и слива масла
b -
Уплотнительная шайба
6. Модели Bravo Two и Bravo Three:
a. Установите кормовой привод в положение, полностью ограничивающее дифферент наружу (вверх).
b. Снимите пробку отверстия для заливки и слива и уплотнительную шайбу.
c. Слейте смазку для редуктора в подходящую емкость.
Bravo Two
Bravo Three
a -
Пробка отверстия для заливки и слива масла
b -
Уплотнительная шайба
5500
c
b
a
a
mc79506-1
b
a
b
14621
a
b
19777
