Раздел 5 - Техническое обслуживание
Страница 98 90-8M0057495
rus
МАРТ 2011
!

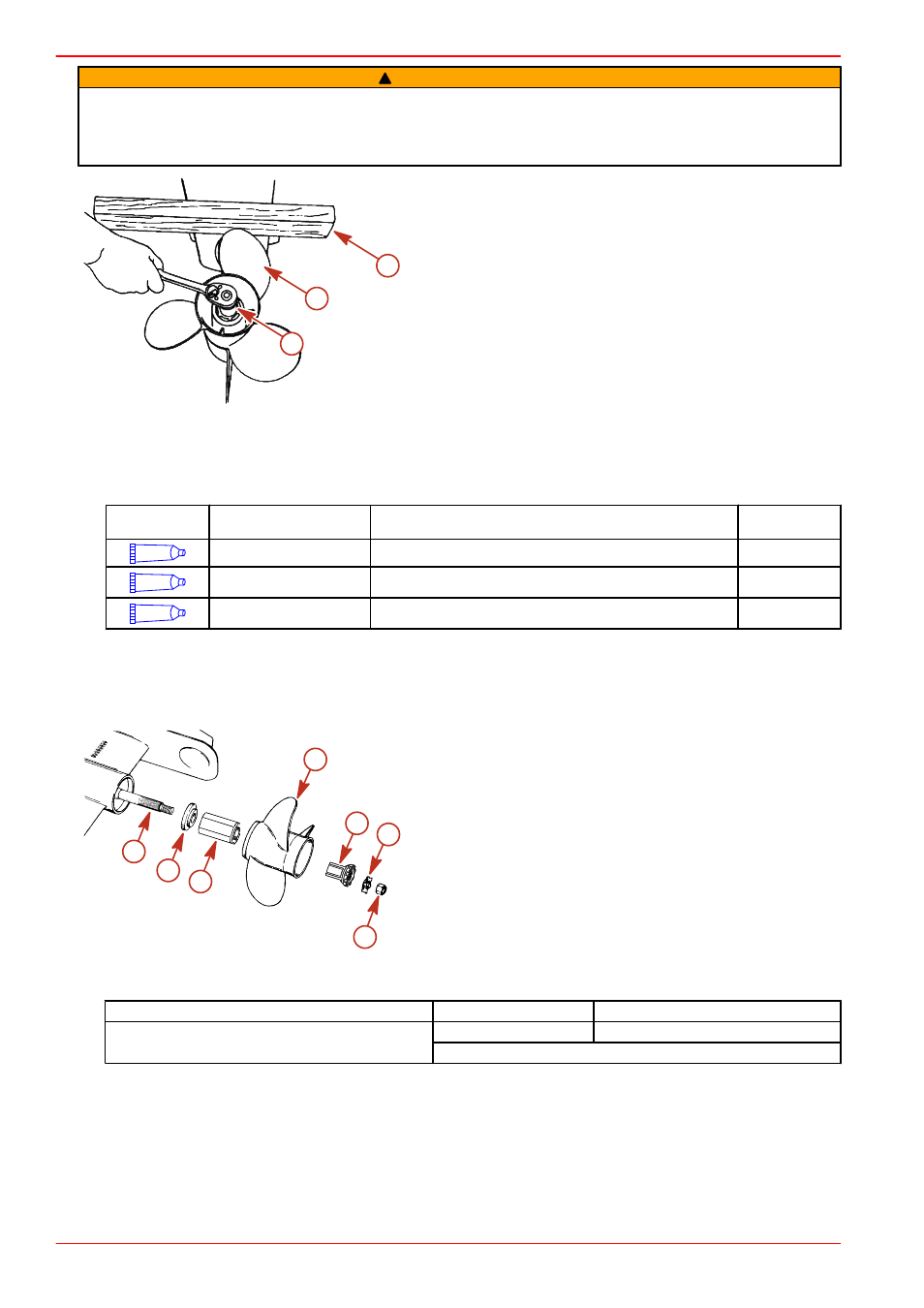

ПРЕДУПРЕЖДЕНИЕ
Вращающиеся гребные винты могут вызвать серьезные травмы или гибель. Никогда не включайте двигатели лодки
на суше, если установлен гребной винт. Перед установкой или снятием гребного винта поставьте узел привода на
нейтраль и задействуйте выключатель со шнуром дистанционного останова двигателя, чтобы предотвратить запуск
двигателя. Установите деревянный блок между лопастью гребного винта и противовентиляционной пластиной.
a - Деревянный блок
b - Гребной винт
c - Гайка гребного винта (под гнездом)
Модели Bravo One
ВАЖНАЯ ИНФОРМАЦИЯ: Используйте гребной винт с правильным направлением вращения. Направление вращения
гребного винта должно совпадать с направлением вращения вала гребного винта.
1. Обильно смажьте шлицы приводного вала гребного винта одним из следующих смазочных веществ Quicksilver.
Труба, ссыл.
номер
Описание Где используется Деталь №
34 Специальная смазка 101 Шлицы приводного вала гребного винта 92-802865Q02
94
Антикоррозионная
консистентная смазка
Шлицы приводного вала гребного винта 92-802867 Q1
95
Тефлоновая смазка 2-4-C
морского назначения
Шлицы приводного вала гребного винта 92-802859Q 1
ПРИМЕЧАНИЕ: Антикоррозионную консистентную смазку следует использовать только при эксплуатации в
соленой воде.
2. Установите гребной винт с крепежными устройствами, как показано.
3. Затяните гайку гребного винта.
Типовые модели Bravo One
a - Шлицы приводного вала гребного винта
b - Передняя упорная втулка
c - Гребной винт со ступицей привода Flo-Torque II
d - Гребной винт
e - Переходник сменной приводной втулки
f - Стопорная шайба
g - Гайка гребного винта
ПРИМЕЧАНИЕ: Указанный крутящий момент гребного винта является минимальной величиной крутящего
момента.
Описание Нм фунто-фут.
Гайка гребного винта Bravo 1
75 55
Затем совместите лапки с канавками
4. Для моделей со стопорной шайбой: Затягивайте гайку гребного винта до тех пор, пока три лапки стопорной шайбы
не совместятся с канавками шлицевой шайбы.
a
b
c
4826
a
b
c
d
e
f
g
5301
