Раздел 5 - Техническое обслуживание
Страница 62 90-8M0057495
rus
МАРТ 2011
Установка
ВАЖНАЯ ИНФОРМАЦИЯ: Такая обработка, как частичная нефтенасыщенность, не требуется и не рекомендуется
для пенопластовых элементов перед использованием. Для обеспечения надлежащей фильтрации пенопластовый
элемент должен быть чистым и сухим.
1. Установите картридж воздушного фильтра на кронштейн.
2. Установите крышку воздушного фильтра, кронштейн индикатора смазки редуктора и гайки.
3. Затяните стопорную гайку крышки воздушного фильтра и гайки кронштейна индикатора смазки редуктора.
Описание Нм фунто-дюйм. фунто-фут.
Стопорная гайка крышки воздушного фильтра 10,8 95
Гайки кронштейна индикатора смазки редуктора 11 8

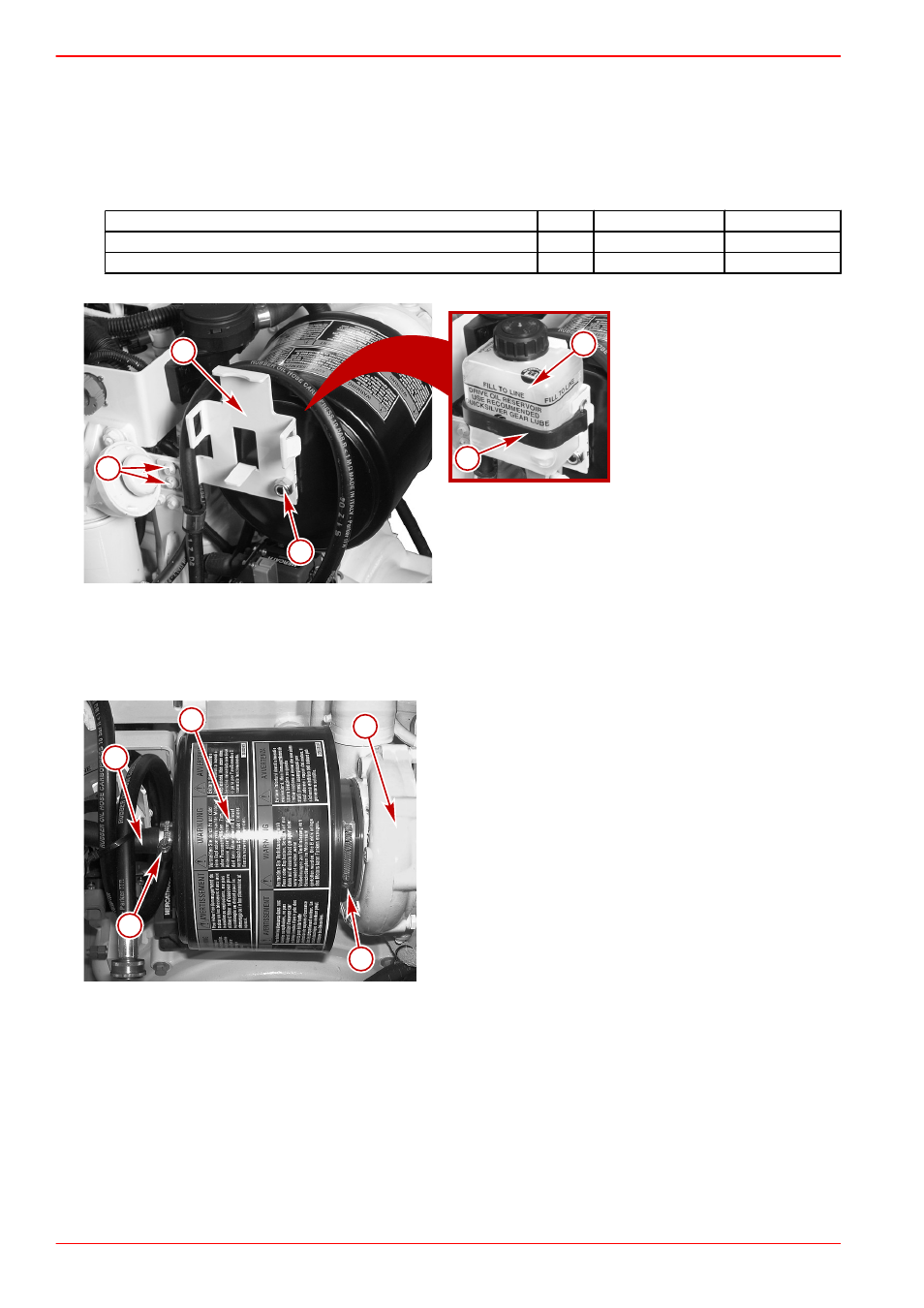

4. Установите индикатор смазки редуктора в кронштейн и закрепите его на месте фиксирующей скобой.
a - Индикатор смазки редукто‐
ра
b - Фиксирующая скоба индика‐
тора смазки редуктора
c - Кронштейн индикатора
смазки редуктора
d - Стопорная гайка крышки
воздушного фильтра
e - Крепежные болты крон‐
штейна индикатора смазки
редуктора
Воздушный фильтр 4,2
Демонтаж
1. Ослабьте зажим и снимите продувочный шланг масляного сепаратора.
2. Ослабьте зажим и снимите корпус воздушного фильтра с входа в турбонагнетатель.
a - Продувочный шланг масляного сепаратора
b - Корпус воздушного фильтра
c - Турбокомпрессор
d - Зажим
ee
d
c
a
b
26147
a
b
c
d
d
25881
