Раздел 5 - Техническое обслуживание
90-8M0057495
rus
МАРТ 2011
Страница 93
Труба, ссыл.
номер
Описание
Где используется
Деталь №
91
Консистентная смазка для
шлицевых соединений муфты
двигателя
Шлицы и уплотнительные кольца вала карданного шарнира
92-802869Q 1

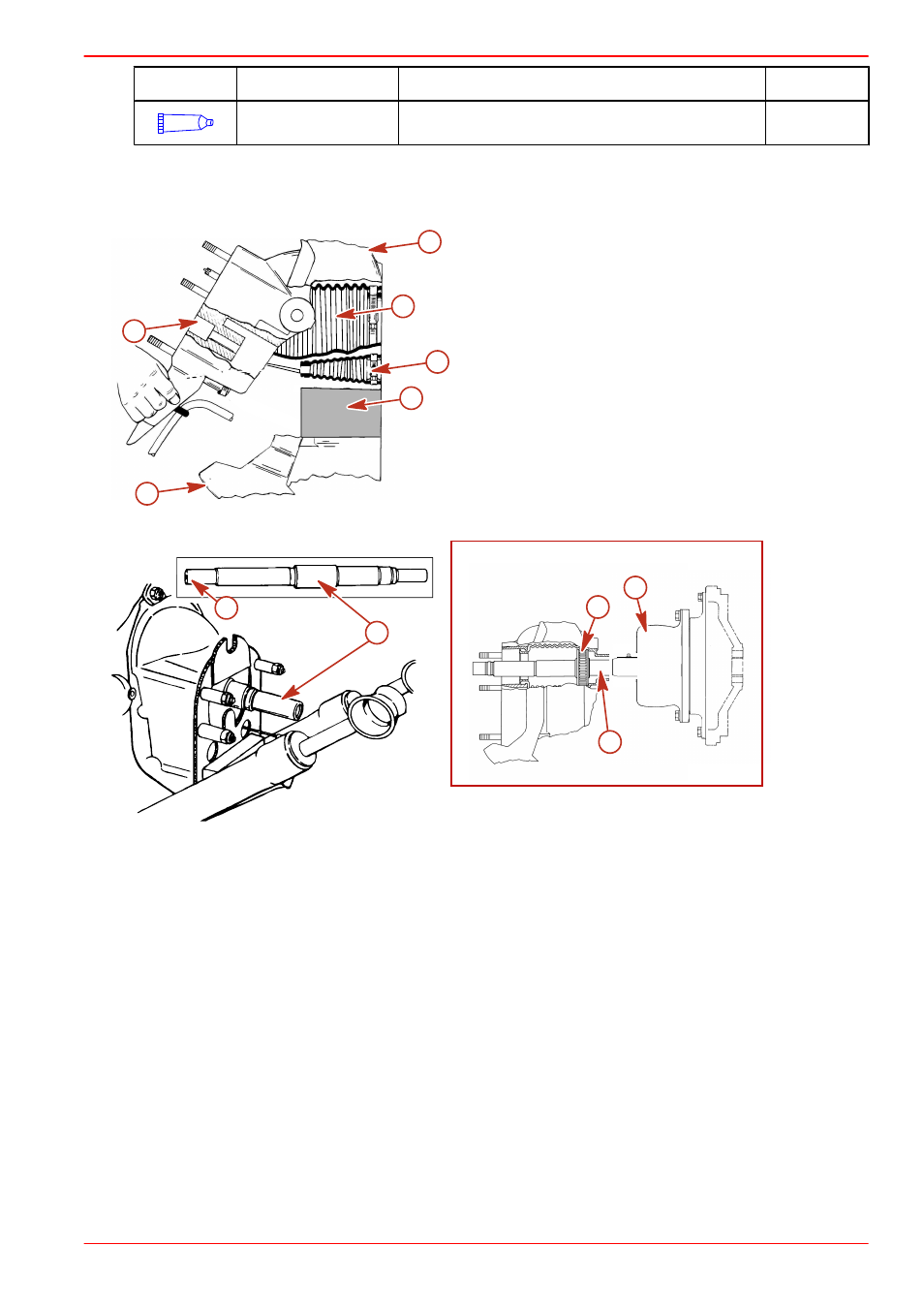

2. Осмотрите сильфоны карданного шарнира на наличие трещин или других признаков изнашивания. Убедитесь,
что зажимы сильфонов затянуты.
3. Поверните колоколообразный кожух вверх и из стороны в сторону, чтобы проверить выхлопную трубу, сильфоны
троса переключения передач и зажимы.
a -
Сильфон карданного шарнира
b -
Выхлопная труба
c -
Колоколообразный кожух
d -
Кольцо карданного подвеса
e -
Корпус карданного подвеса
f -
Сильфон троса переключения передач
4. Проверьте выравнивание двигателя.
a -
Инструмент для центровки
b -
Конец инструмента для центровки для вставки сквозь узел корпуса карданного подвеса
c -
Подшипник карданного подвеса
d -
Соединительная муфта двигателя
Моменты затяжки
Гайки П-образного болта кольца карданного подвеса
ПРИМЕЧАНИЕ: Кольцо карданного подвеса является элементом узла транца.
a
f
b
c
d
e
22189
b
a
7936
c
d
a
