8. Установите анод и винт вала гребного винта, затяните винт.

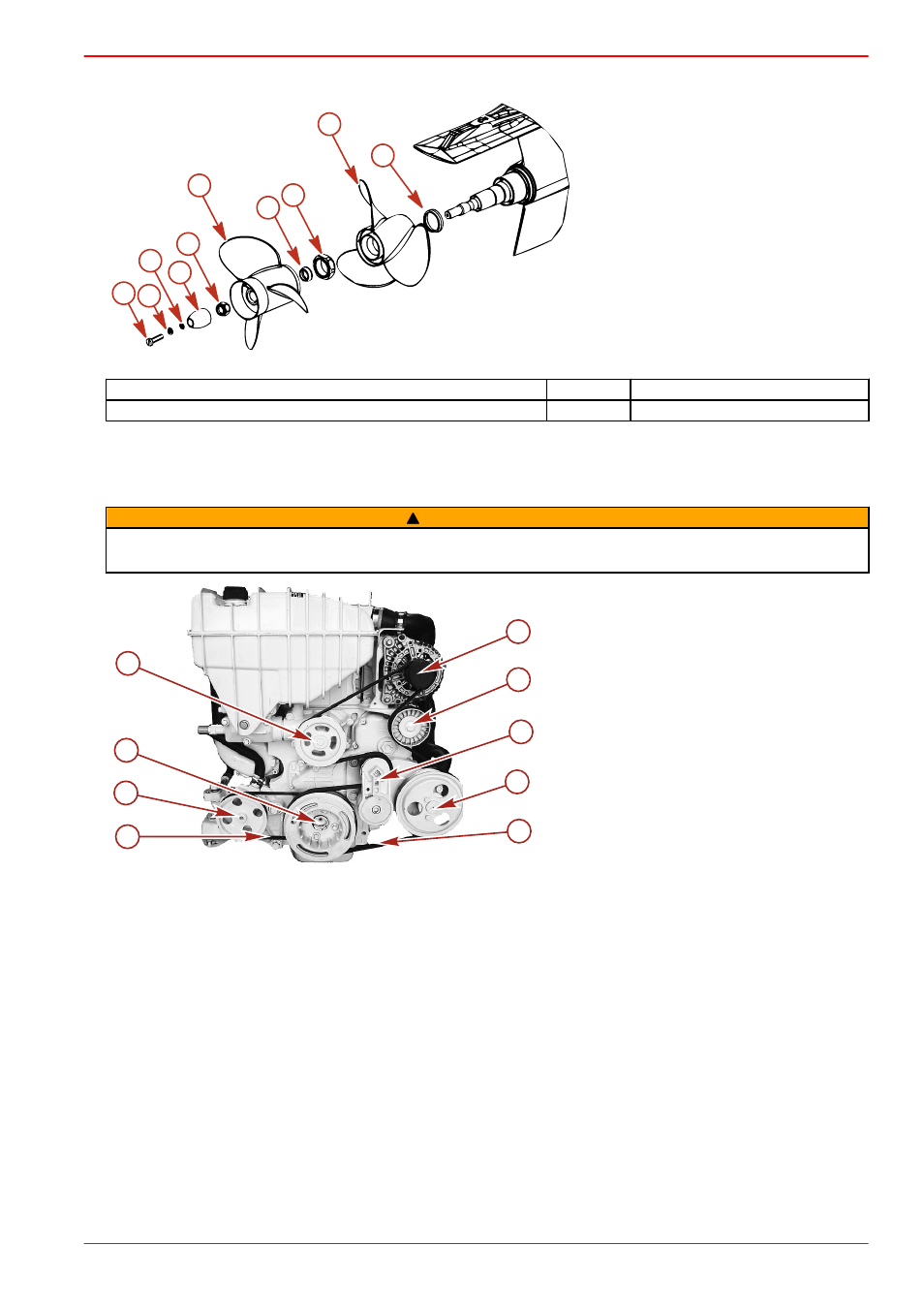

Bravo Three
a -
Гайка заднего гребного винта
b -
Задний гребной винт
c -
Упорная втулка заднего гребного вин‐
та
d -
Гайка переднего гребного винта
e -
Передний гребной винт
f -
Упорная втулка переднего гребного
винта
g -
Винт анода гребного вала
h -
Плоская шайба
i -
Звездчатая шайба
j -
Анод гребного вала
Описание
Нм
фунто-дюйм.
Винт анода гребного вала
19
168
Приводные ремни
Все приводные ремни должны подвергаться периодическому осмотру на натяжение и общее состояние (чрезмерный
износ, растрескивание, истирание или засаленные поверхности).
!
ПРЕДУПРЕЖДЕНИЕ
Избегать возможного получения серьезных травм. Перед осмотром ремней необходимо выключить двигатель и
вынуть ключ зажигания.
Модель 2.8 показана, модель 4.2 аналогична
a -
Шкив водяного циркуляционного насоса
b -
Шкив генератора переменного тока
c -
Натяжной шкив
d -
Автоматическое натяжное устройство
e -
Шкив коленчатого вала
f -
Шкив насоса подачи забортной воды
g -
Шкив гидроусилителя рулевого управления
h -
Ремень гидроусилителя рулевого управле‐
ния
i -
Поликлиновой ремень
Приводной поликлиновой ремень
Проверка
1. Проверьте правильность натяжения ремня и отсутствие следующего:
•
Чрезмерный износ
•
Трещины
ПРИМЕЧАНИЕ: Незначительные поперечные (по ширине ремня) трещины могут быть допустимы.
Продольные трещины (по протяженности ремня), соединяющиеся с поперечными трещинами,
недопустимы.
•
Истирание
e
f
a
b
c
d
5304
g h
i
j
a
b
c
d
e
f
h
g
i
23313
