Раздел 5 - Техническое обслуживание
90-8M0057495
rus
МАРТ 2011 Страница 97

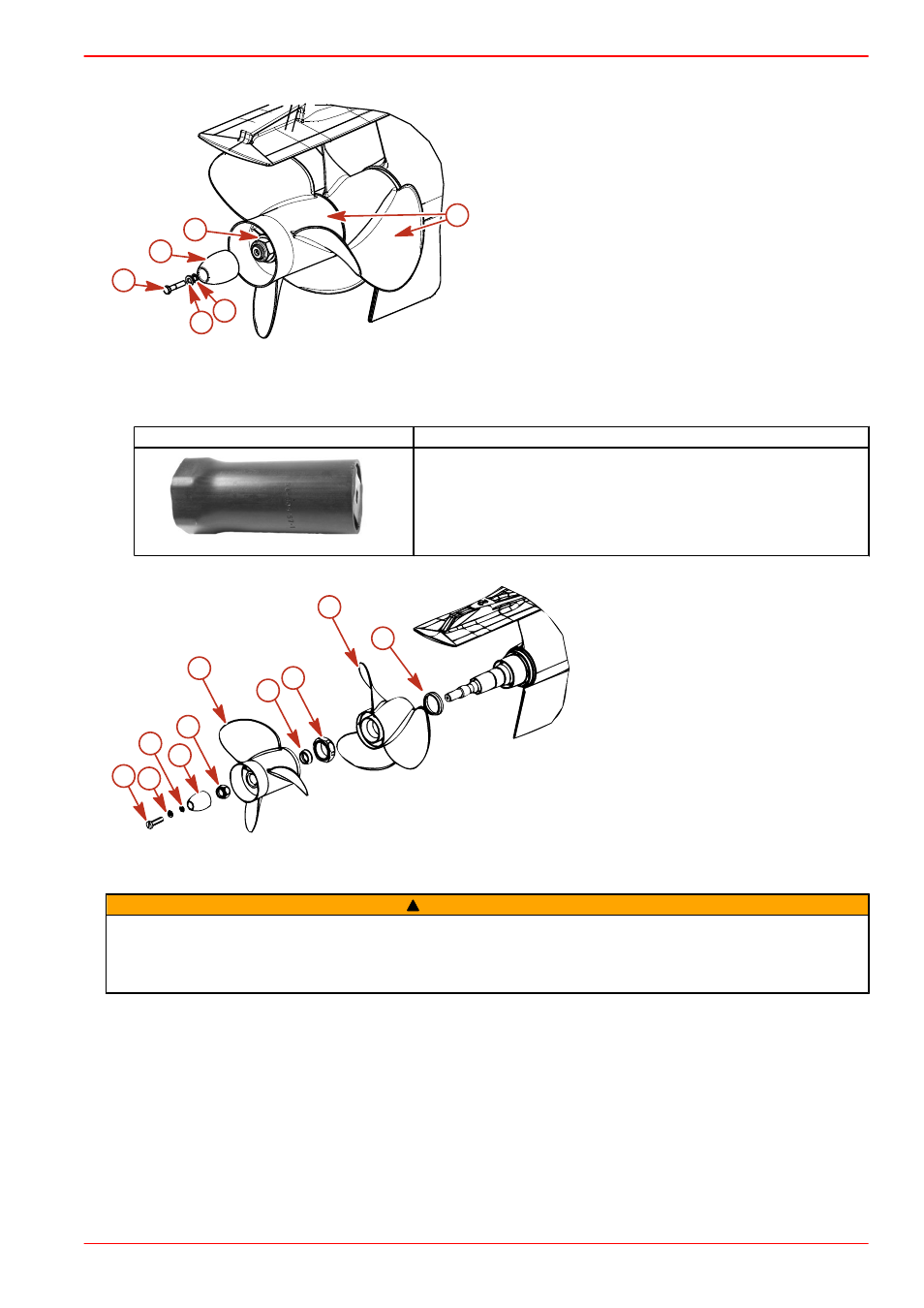

3. Снимите анод гребного вала.
a - Гребной винт
b - Гайка вала гребного винта
c - Анод гребного вала
d - Винт анода гребного вала
e - Плоская шайба
f - Звездчатая шайба
4. Поверните гайку вала кормового гребного винта против часовой стрелки и снимите ее.
5. Снимите гребной винт и упорную втулку с гребного вала.
6. С помощью специального инструмента для гаек гребного винта поверните переднюю гайку против часовой
стрелки и снимите ее.
Специальный инструмент для гаек гребного винта 91-805457T 1
10677
Предназначен для снятия и установки гайки переднего гребного винта.
7. Снимите гребной винт и упорную втулку с гребного вала.
Bravo Three
a - Гайка кормового гребного винта
b - Кормовой гребной винт
c - Упорная втулка кормового гребного
винта
d - Гайка переднего гребного винта
e - Передний гребной винт
f - Упорная втулка переднего гребного
винта
g - Винт анода гребного вала
h - Плоская шайба
i - Звездчатая шайба
j - Анод гребного вала
Установка гребного винта поворотно-откидной колонки Bravo Diesel
!
ПРЕДУПРЕЖДЕНИЕ
Вращающиеся гребные винты могут вызвать серьезные травмы или гибель. Никогда не включайте двигатели лодки
на суше, если установлен гребной винт. Перед установкой или снятием гребного винта поставьте узел привода на
нейтраль и задействуйте выключатель со шнуром дистанционного останова двигателя, чтобы предотвратить запуск
двигателя. Установите деревянный блок между лопастью гребного винта и противовентиляционной пластиной.
b
d
c
f
e
19058
a
e
f
a
b
c
d
5304
g h
i
j
