Модели bravo two, Ec d b a – Инструкция по эксплуатации Mercury QSD 4.2 350s
Страница 107
Раздел 5 - Техническое обслуживание
90-8M0057495
rus
МАРТ 2011
Страница 99

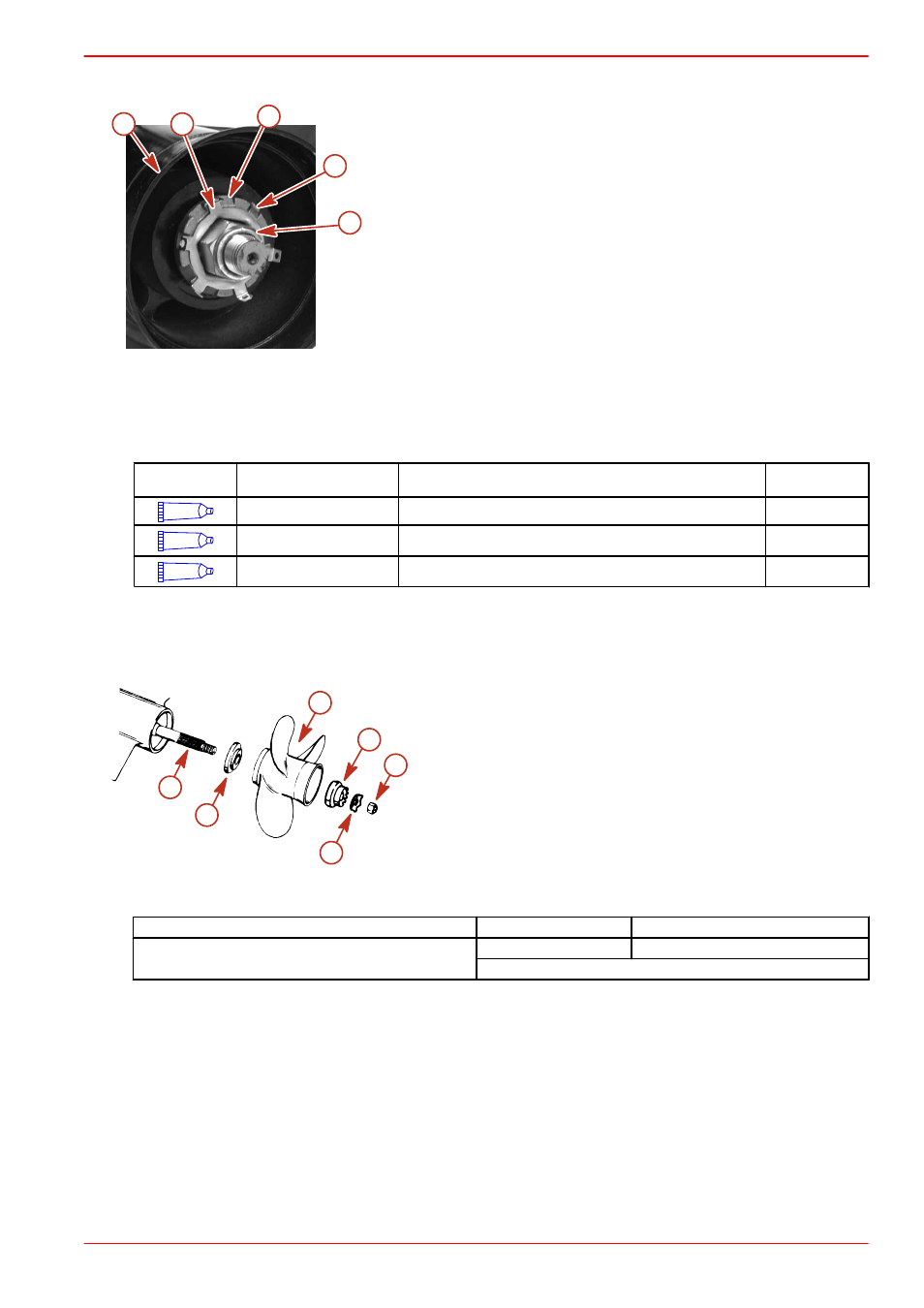

5. Загните три лапки вниз в канавки.
a -
Гребной винт
b -
Стопорная шайба
c -
Переходник сменной приводной втулки
d -
Загнутые вниз лапки
e -
Гайка гребного винта
Модели Bravo Two
ВАЖНАЯ ИНФОРМАЦИЯ: Используйте гребной винт с правильным направлением вращения. Направление вращения
гребного винта должно совпадать с направлением вращения вала гребного винта.
1. Обильно смажьте шлицы приводного вала гребного винта одним из следующих смазочных веществ Quicksilver.
Труба, ссыл.
номер
Описание
Где используется
Деталь №
34
Специальная смазка 101
Шлицы приводного вала гребного винта
92-802865Q02
94
Антикоррозионная
консистентная смазка
Шлицы приводного вала гребного винта
92-802867 Q1
95
Тефлоновая смазка 2-4-C
морского назначения
Шлицы приводного вала гребного винта
92-802859Q 1
ПРИМЕЧАНИЕ: Антикоррозионную консистентную смазку следует использовать только при эксплуатации в
соленой воде.
2. Установите гребной винт с крепежными устройствами, как показано.
3. Затяните гайку гребного винта.
Bravo Two
a -
Шлицы приводного вала гребного винта
b -
Передняя упорная втулка
c -
Гребной винт
d -
Шлицевая шайба
e -
Стопорная шайба
f -
Гайка гребного винта
ПРИМЕЧАНИЕ: Указанный крутящий момент гребного винта является минимальной величиной крутящего
момента.
Описание
Нм
фунто-фут.
Гайка гребного винта Bravo Two
81
60
Затем совместите лапки с канавками
4. Затягивайте гайку гребного винта до тех пор, пока три лапки стопорной шайбы не совместятся с канавками
шлицевой шайбы.
e
c
d
b
a
4750
8566
a
b
c
f
d
e
