Раздел 5 - Техническое обслуживание
90-8M0057495
rus
МАРТ 2011
Страница 103
Ремень насоса гидроусилителя рулевого управления
Проверка
1. Проверьте правильность натяжения ремня и отсутствие следующего:
•
Чрезмерный износ
•
Трещины
•
Истирание
•
Засаленные поверхности
2. Замените изношенный или поврежденный ремень См. раздел Замена.

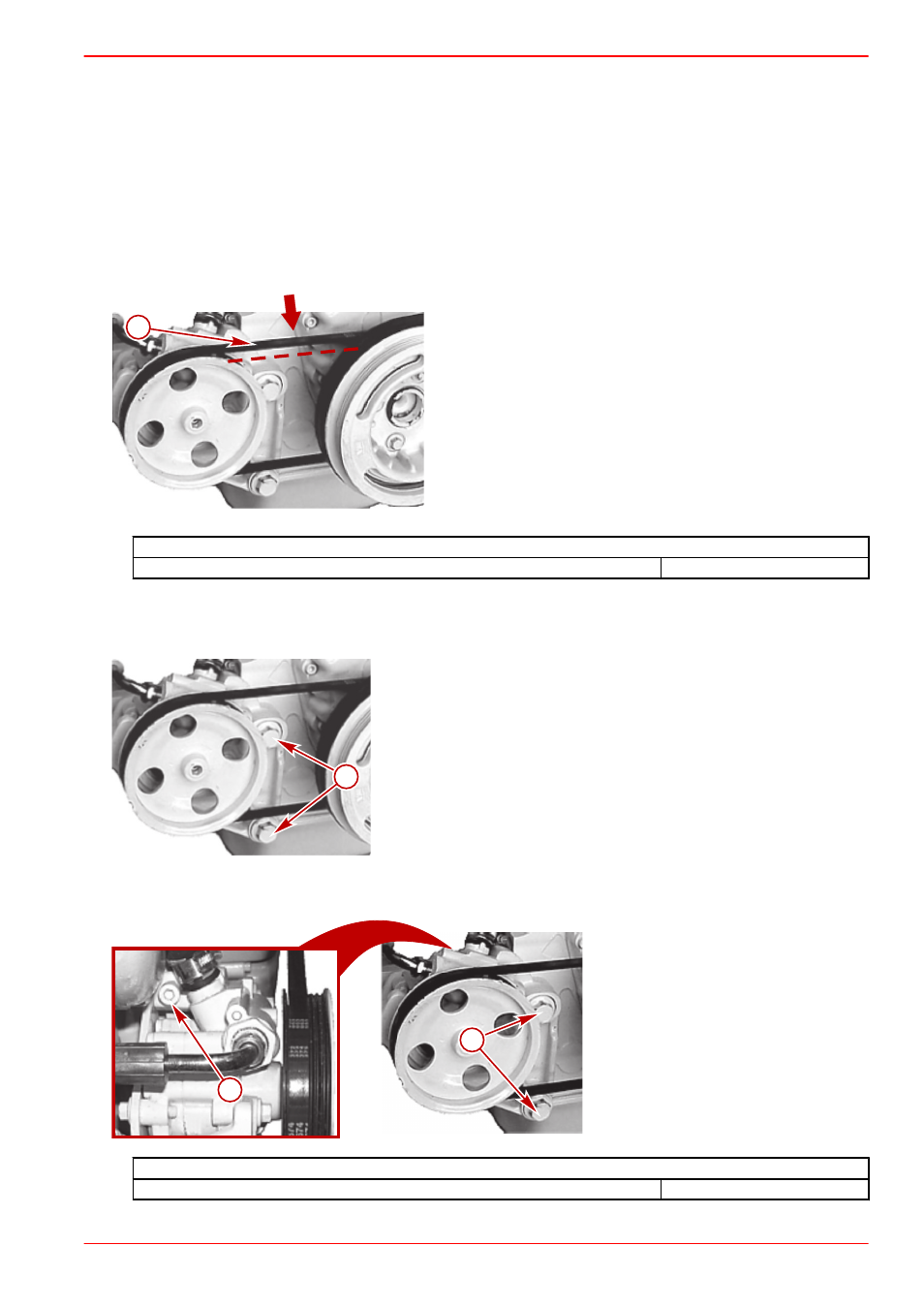

3. Проверьте натяжение ремня с помощью нажатия на верхнюю ветвь ремня рукой с умеренным усилием в
показанной точке. Ремень должен соответствовать техническим данным, представленным в следующей таблице.
Модель 2.8 показана, модель 4.2 аналогична
a -
Ремень насоса системы рулевого управления с гидроусили‐
телем
Натяжение приводного ремня гидроусилителя рулевого управления
Отклонение ремня, при несильном нажатии рукой
5 мм (3/16 дюйма)
4. При необходимости отрегулируйте натяжение. См. раздел Регулировка.
Регулировка
1. Ослабьте крепежные болты насоса гидроусилителя рулевого управления.
Модель 2.8 показана, модель 4.2 аналогична
a -
Установочные болты
2. Используйте винт регулировки, чтобы подвинуть насос гидроусилителя рулевого управления и обеспечить
натяжение ремня гидроусилителя рулевого управления.
a -
Крепежные болты
b -
Винт регулировки
Натяжение приводного ремня гидроусилителя рулевого управления
Отклонение ремня, при несильном нажатии рукой
5 мм (3/16 дюйма)
a
23632
23767
aa
23650
aa
b
