Раздел 5 - Техническое обслуживание
90-8M0057495
rus
МАРТ 2011
Страница 95
Модели Вravo One

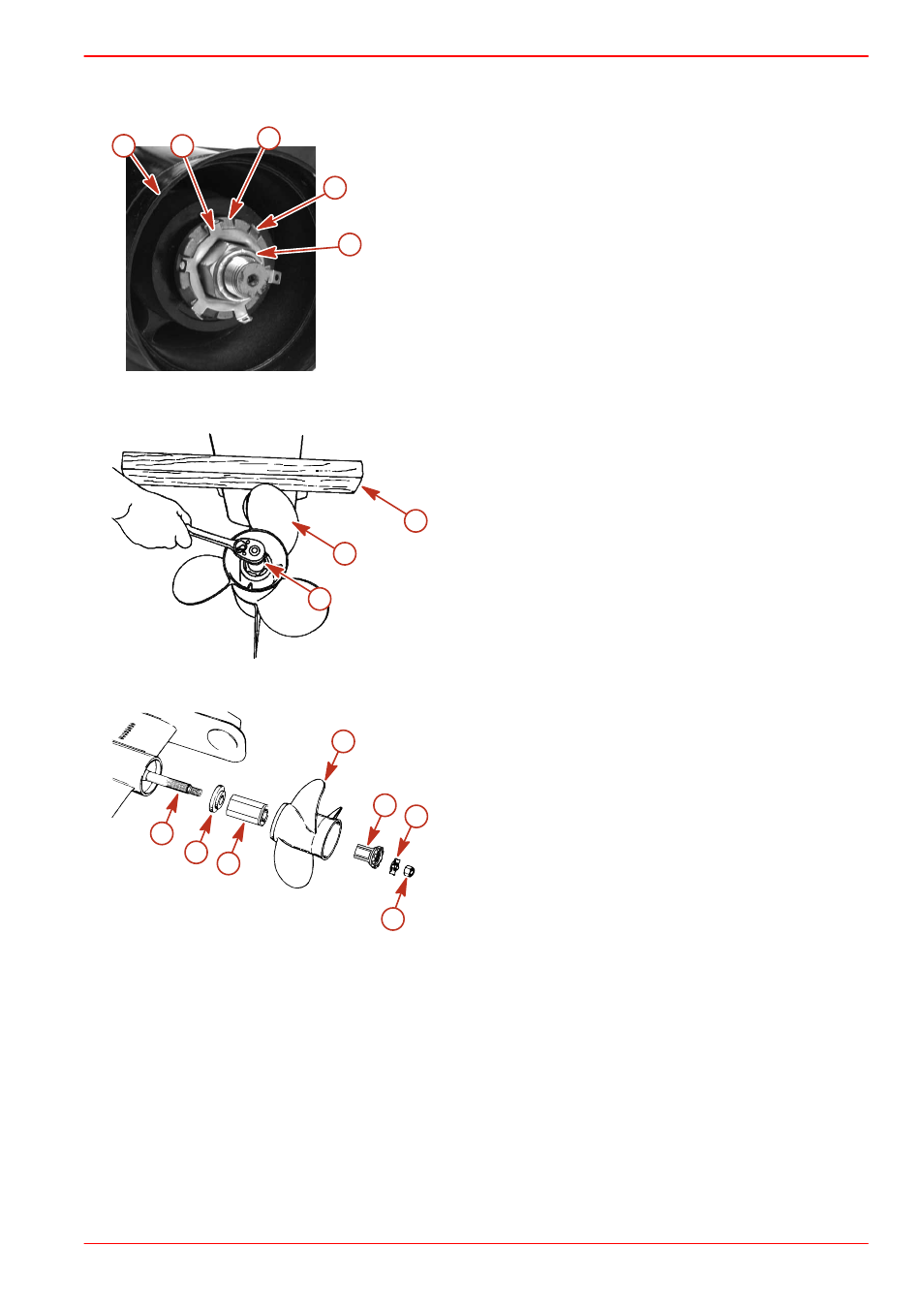

1. Выпрямите загнутые лапки стопорной шайбы гребного винта.
a -
Гребной винт
b -
Стопорная шайба
c -
Переходник сменной приводной втулки
d -
Загнутые вниз лапки
e -
Гайка гребного винта
2. Установите деревянный блок между лопастью гребного винта и антивентиляционной пластиной кормового
привода.
a -
Деревянный блок
b -
Гребной винт
c -
Гайка гребного винта (под гнездом)
3. Поверните гайку вала гребного винта против часовой стрелки и снимите ее.
4. Снимите гребной винт и крепежные устройства с вала.
Модели Вravo One
a -
Шлицы приводного вала гребного винта
b -
Передняя упорная втулка
c -
Гребной винт со ступицей привода Flo-Torq II
d -
Гребной винт
e -
Переходник сменной приводной втулки
f -
Стопорная шайба
g -
Гайка гребного винта
e
c
d
b
a
4750
a
b
c
4826
a
b
c
d
e
f
g
5301
