Раздел 5 - Техническое обслуживание
Страница 96
90-8M0057495
rus
МАРТ 2011
Модели Bravo Two

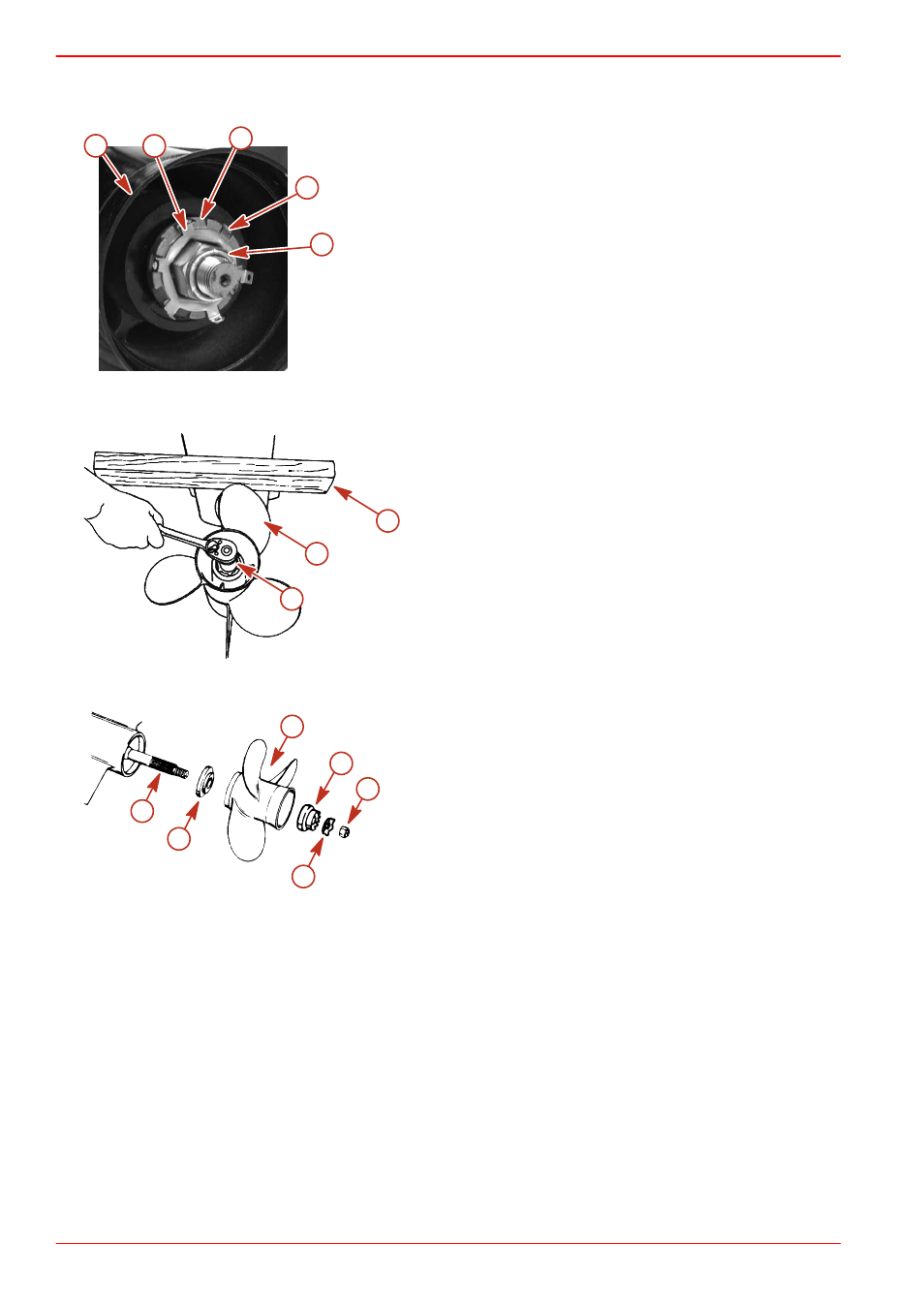

1. Выпрямите загнутые лапки стопорной шайбы гребного винта.
a -
Гребной винт
b -
Стопорная шайба
c -
Переходник сменной приводной втулки
d -
Загнутые вниз лапки
e -
Гайка гребного винта
2. Установите деревянный блок между лопастью гребного винта и антивентиляционной пластиной кормового
привода.
a -
Деревянный блок
b -
Гребной винт
c -
Гайка гребного винта (под гнездом)
3. Поверните гайку вала гребного винта против часовой стрелки и снимите ее.
4. Снимите гребной винт и крепежные устройства с вала.
Bravo Two
a -
Шлицы приводного вала гребного винта
b -
Передняя упорная втулка
c -
Гребной винт
d -
Шлицевая шайба
e -
Стопорная шайба
f -
Гайка гребного винта
Модели Bravo Three
1. Установите деревянный блок между лопастью гребного винта и антивентиляционной пластиной кормового
привода.
2. Снимите болт и шайбы, крепящие анод гребного вала.
