Раздел 5 - Техническое обслуживание
Страница 56
90-8M0057495
rus
МАРТ 2011

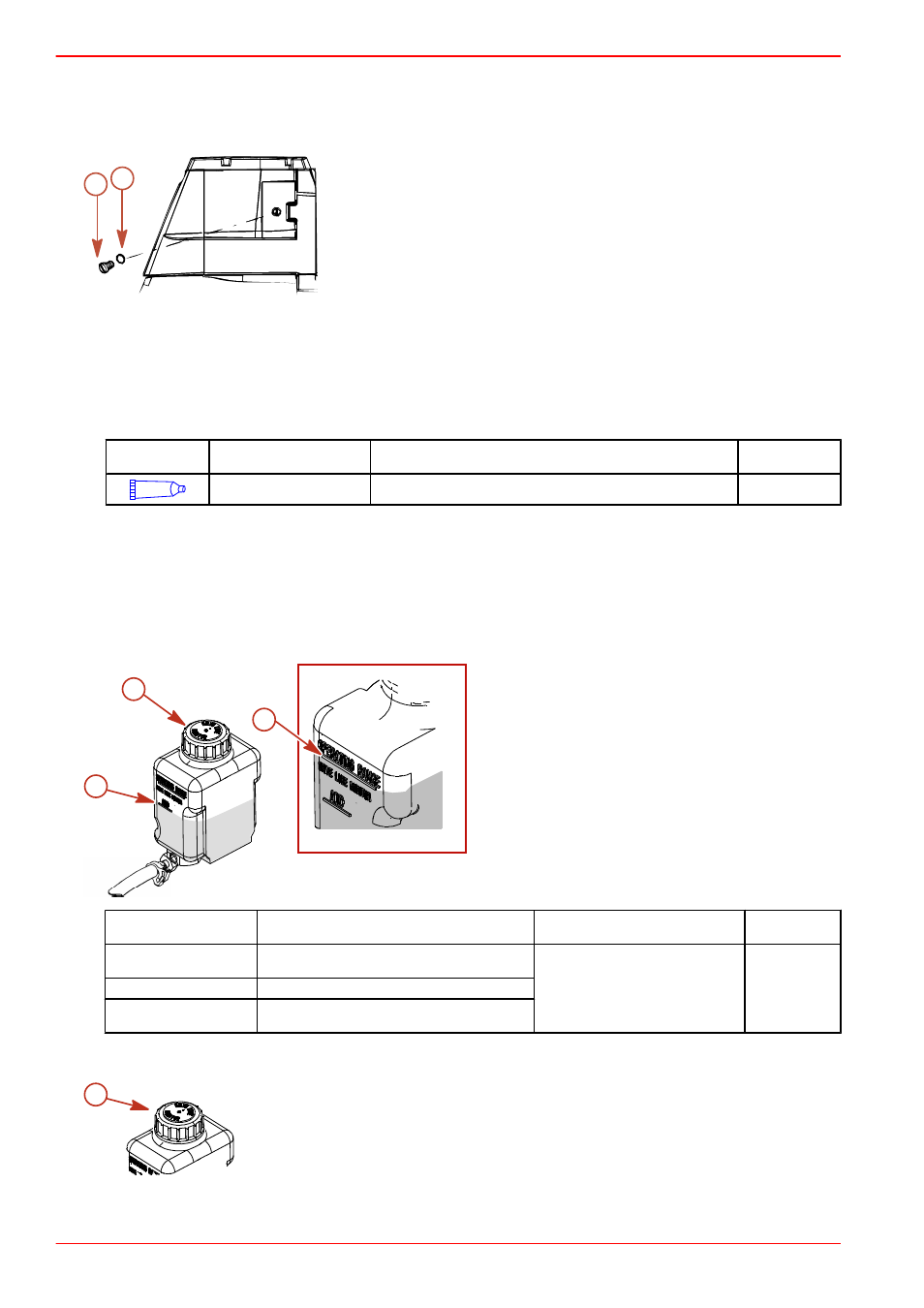

7. Снимите заглушку вентиляционного отверстия и уплотнительную шайбу. Дайте смазке редуктора полностью
вытечь.
a -
Заглушка вентиляционного отверстия
b -
Уплотнительная шайба
ВАЖНАЯ ИНФОРМАЦИЯ: Если из отверстия для заливки и слива появляется вода или смазка имеет молочный
цвет, это указывает на наличие протечек в кормовом приводе, который следует немедленно проверить в
авторизованной ремонтной службе компании «Cummins MerCruiser Diesel».
8. Опустите кормовой привод таким образом, чтобы выровнять вал гребного винта.
9. Залейте кормовой привод через отверстие для заливки и слива соответствующей смазкой редуктора до тех пор,
пока через вентиляционное отверстие не потечет смазка без воздуха.
Труба, ссыл.
номер
Описание
Где используется
Деталь №
87
Высококачественная смазка
редуктора
Кормовой привод
92-858064Q01
ВАЖНАЯ ИНФОРМАЦИЯ: В кормовом приводе необходимо использовать только высококачественное масло
Mercury/Quicksilver для редуктора.
10. Установите заглушку вентиляционного отверстия и уплотнительную шайбу.
11. Продолжайте закачивать смазку редуктора в привод через отверстие для заливки/слива масла до тех пор, пока
смазка не появится в индикаторе смазки редуктора.
12. Залейте индикатор смазки редуктора так, чтобы уровень находился в пределах рабочего диапазона. Не
переливайте масло.
Индикатор смазки редуктора
a -
Уровень смазки редуктора на отметке «ADD» (ДО‐
БАВИТЬ)
b -
Уровень смазки редуктора на отметке
«OPERATING RANGE» (РАБОЧИЙ ДИАПАЗОН)
c -
Крышка индикатора смазки редуктора
Модель кормового привода
Объем жидкости включает объем кормового
привода и объем индикатора смазки редуктора
Тип жидкости
Номер жидкости
Bravo One X Diesel
Bravo One XR
2736 мл (92-1/2 унций)
Высококачественная смазка редуктора
92-802854A1
Bravo Two X Diesel
3209 мл (108-1/2 унций)
Bravo Three X Diesel
Bravo Three XR
2972 мл (100-1/2 унций)
13. Убедитесь, что резиновая прокладка находится внутри крышки индикатора смазки редуктора, и установите
крышку. Не перетягивайте.
a -
Крышка индикатора смазки редуктора
14. Снимите насос с отверстия для заливки/слива масла кормового привода.
b
a
19066
19947
b
a
c
a
19962
