Общий вид устройства
313712P
9
Общий вид устройства
Обозначения
A
Гидроклапан со стороны A (для
изоцианатов)
B
Гидроклапан со стороны B (для смол, на
иллюстрации отсутствует)
C Фиксатор передней крышки
D Быстроразъемный соединитель для
воздухопровода
E
Заглушка бризера
F
Корпус для жидкости (под крышкой)
G Масленка (под крышкой)
H Рукоятка
L
Плунжерный предохранитель и ручка
выбора скорости потока
M Коллектор жидкости пистолета
N Сопло смесительной камеры
P
Дополнительные впускные отверстия для
жидкости (сторона A)
R Картридж ClearShot Liquid
S
Шарнирные соединения для впускных
отверстий для жидкости (сторона A)
T
Спусковой крючок
U Передняя крышка
V
Гибкий шланг для воздуха
W Воздушный клапан
X
Ручка регулировки изменяемой скорости
потока
Y
Обратный клапан коллектора и корпус
входного фильтра
Р
ИС
. 1

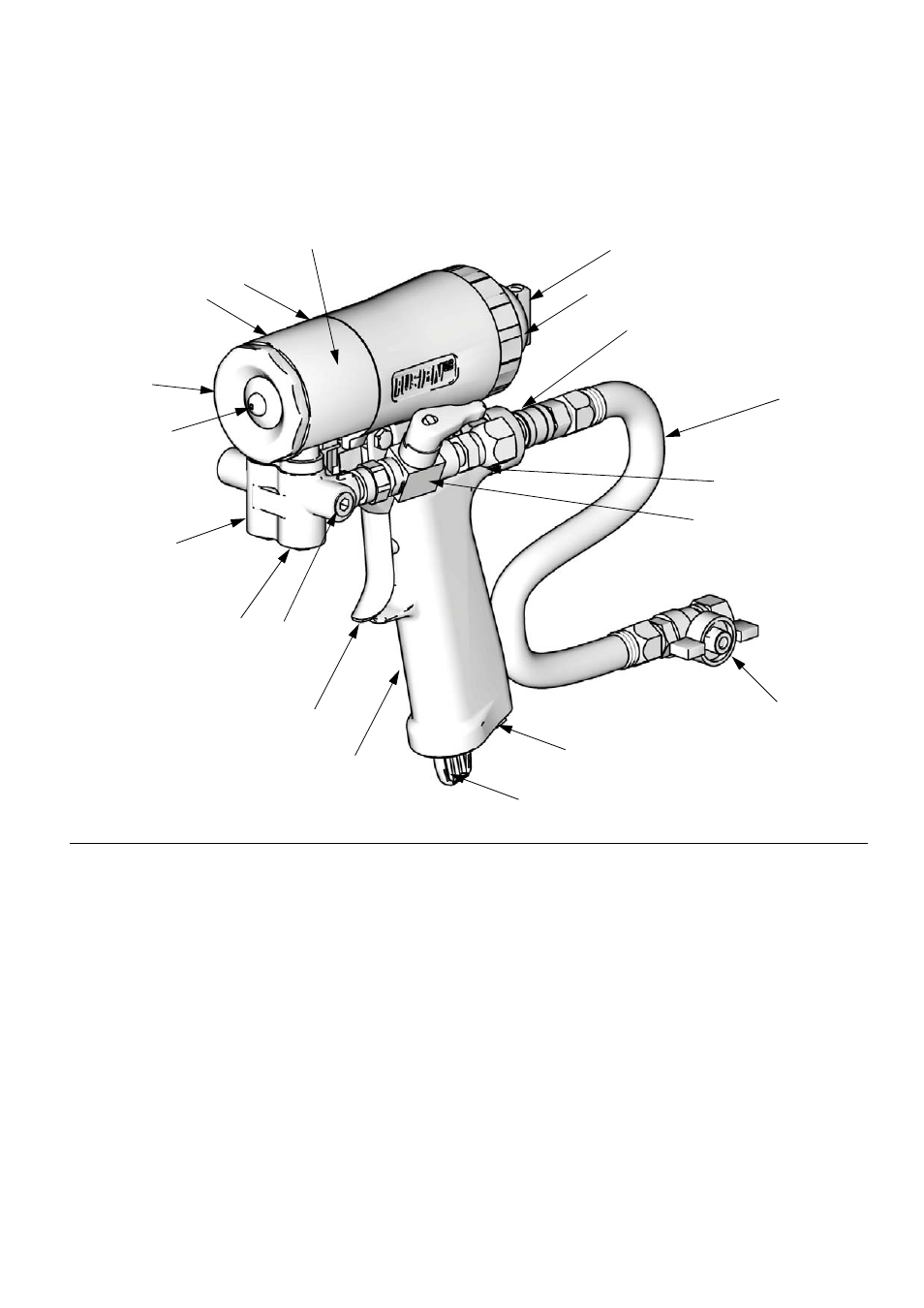

TI11324a
A
P
T
M
H
L
D
V
W
U
N
S
G
C
F
E
R
X
Y
