Вариант расположения шлангов
18
313712P

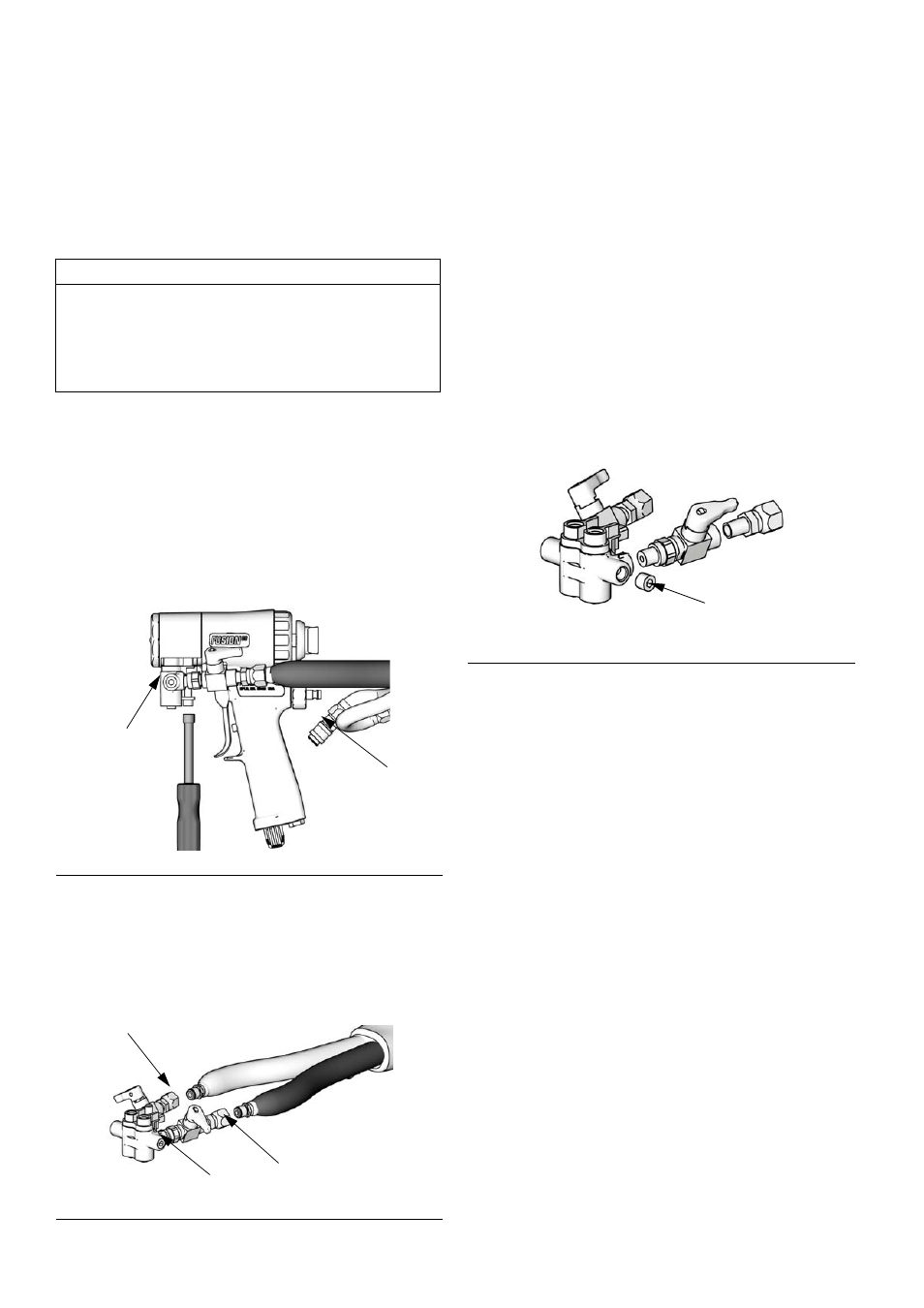

Вариант расположения шлангов
Впускные поворотные фитинги для
жидкости обращены назад. При желании
положение фитингов можно изменить так,
чтобы шланги были направлены вниз.
1. Выполните процедуру снятия давления,
описание которой приводится в
разделе Процедура снятия давления,
стр. 17. Кроме того, снимите давление в
системе (см. инструкцию по
эксплуатации дозатора).
2. Отсоедините воздухопровод (D) и
снимите коллектор (M) жидкости.
3. Отключите шланги для жидкости от
впускных шарнирных соединений (A, B).
Снимите узлы гидроклапанов. Снимите
заглушки с дополнительных впускных
отверстий (P).
4. Нанесите герметик для резьбы на
заглушки (1e), колени (35) и наружные
резьбовые соединения узлов
гидроклапанов. Установите колени (35)
в дополнительные впускные отверстия
так, чтобы колени были обращены вниз.
Установите узлы гидроклапанов на
колени. Узел компонента A необходимо
установить на стороне A. Установите
заглушки на место шарнирных
соединений. Затяните соединения всех
деталей с усилием 26,6–27,7 Н•м
(235–245 дюймофунтов).
5. Подключите шланги A è B к шарнирным
соединениям A è B.
6. Установите на место коллектор
жидкости. Подключите к системе
воздухопровод. Возобновите
эксплуатацию пистолета.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание вторичного загрязнения
деталей пистолета, входящих в
соприкосновение с жидкостями, не
меняйте местами детали компонента А
(изоцианаты) и компонента В (смолы).
Р
ИС
. 21
Р
ИС
. 22
TI11330a
M
D
TI11329a
A
B
P
Р
ИС
. 23
TI12085a
1e
