12. Проверьте, правильно ли работает
пружина (42b), и поворачивается ли
уплотнение (42c) в фиксаторах корпуса
(42a).
После правильной установки
уплотнения пружина приобретает
гибкость, а все четыре поперечных
отверстия в уплотнении становятся
полностью видимыми. Примеры
правильной и неправильной установки
уплотнения содержатся на Р
13. Нанесите обильную смазку на узлы
боковых уплотнений (42, 43) и
установите их на место. Затяните
соединения ключом для шестигранных
гаек.
15. Подключите воздухопровод и нажмите
на спусковой крючок пистолета
несколько раз, чтобы проверить, нет ли
в системе утечек. Если при нажатии на
спусковой крючок из сопла
смесительной камеры выходит воздух
для продувки, осмотрите смесительную
камеру и боковые уплотнения.
Устраните неполадки перед тем, как
установить на место коллектор
жидкости.
16. Установите на место коллектор (F)
жидкости. Подключите к системе
воздухопровод. Возобновите
эксплуатацию пистолета.

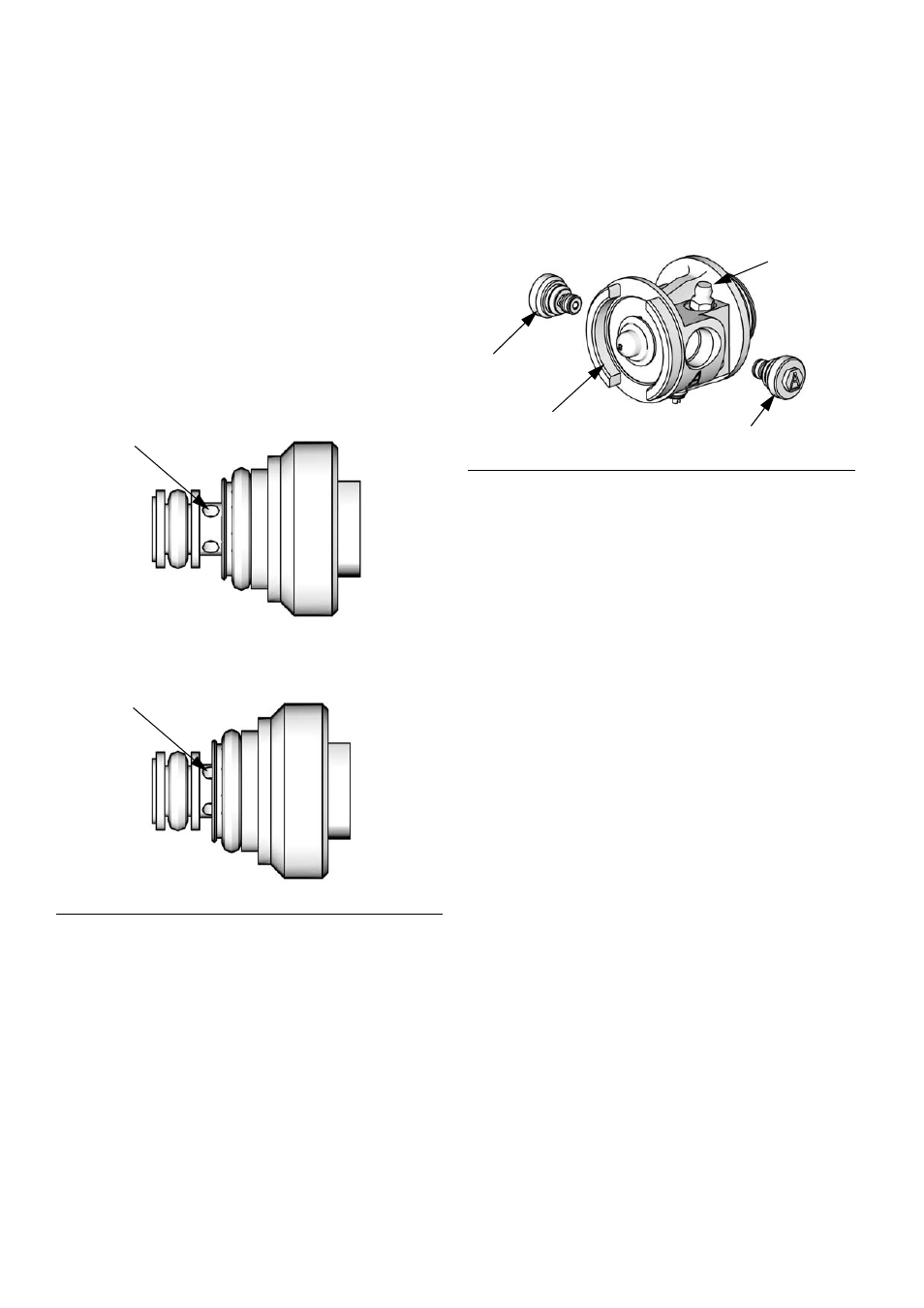

Р
ИС
. 54
Правильно установленное уплотнение
Неправильно установленное уплотнение
Поперечное отверстие
TI12639a
TI12640a
Поперечное отверстие
Р
ИС
. 55
TI12096b
