Техническое обслуживание оборудования
313712P
27
Очистка коллектора
жидкости
Очищайте отверстия для жидкости,
предусмотренные в коллекторе, с помощью
подходящего растворителя и щетки при каждом
снятии коллектора с пистолета. Не допускайте
повреждения внутренних уплотнительных
поверхностей. Залейте консистентную смазку в
отверстия для жидкости, если они остаются
открытыми, чтобы защитить оборудование от
воздействия влаги.
Очистка и замена фильтров
для жидкости
1.
Выполните процедуру снятия давления,
описание которой приводится в разделе
Процедура снятия давления, стр. 17.
2.
Снимите давление в шланговом коллекторе
после снятия пистолета.
a.
Установите коллектор жидкости над
контейнерами. Коллектор не должен
находиться рядом с вами.
b.
Убедитесь в том, что гидроклапаны
закрыты.
c.
Крайне медленно откройте обратные
клапаны коллектора жидкости на 2–
2,5 оборота. Под высоким давлением
жидкость будет распыляться в стороны из
отверстий для жидкости.
3.
Снимите фильтры для жидкости, открутив их от
коллектора для жидкости
.
4.
Очистите или замените фильтры для жидкости.
См. раздел Вспомогательные
приспособления, стр. 55.
5.
Тщательно осмотрите уплотнительные кольца и
поверхности фильтров для жидкости. Замените
детали, если они изношены или повреждены.
6.
Нанесите обильную смазку на уплотнительные
кольца и соберите оборудование. Затяните
соединения ключом для шестигранных гаек.
Регулировка уплотнений
гидроклапанов
Для устранения утечек уплотнения следует
периодически регулировать. Если в каком-либо
гидроклапане присутствует утечка, отрегулируйте
уплотнения следующим образом.
1.
Выполните процедуру снятия давления,
описание которой приводится в разделе
Процедура снятия давления, стр. 17.
2.
Ослабьте установочный винт и снимите
рукоятку клапана.
3.
Поворачивайте уплотнительную гайку по
часовой стрелке с шагом 1/8 оборота до тех пор,
пока утечка не будет устранена.
4.
Создайте давление в системе и проверьте ее на
предмет утечек. При необходимости повторите
процедуру.

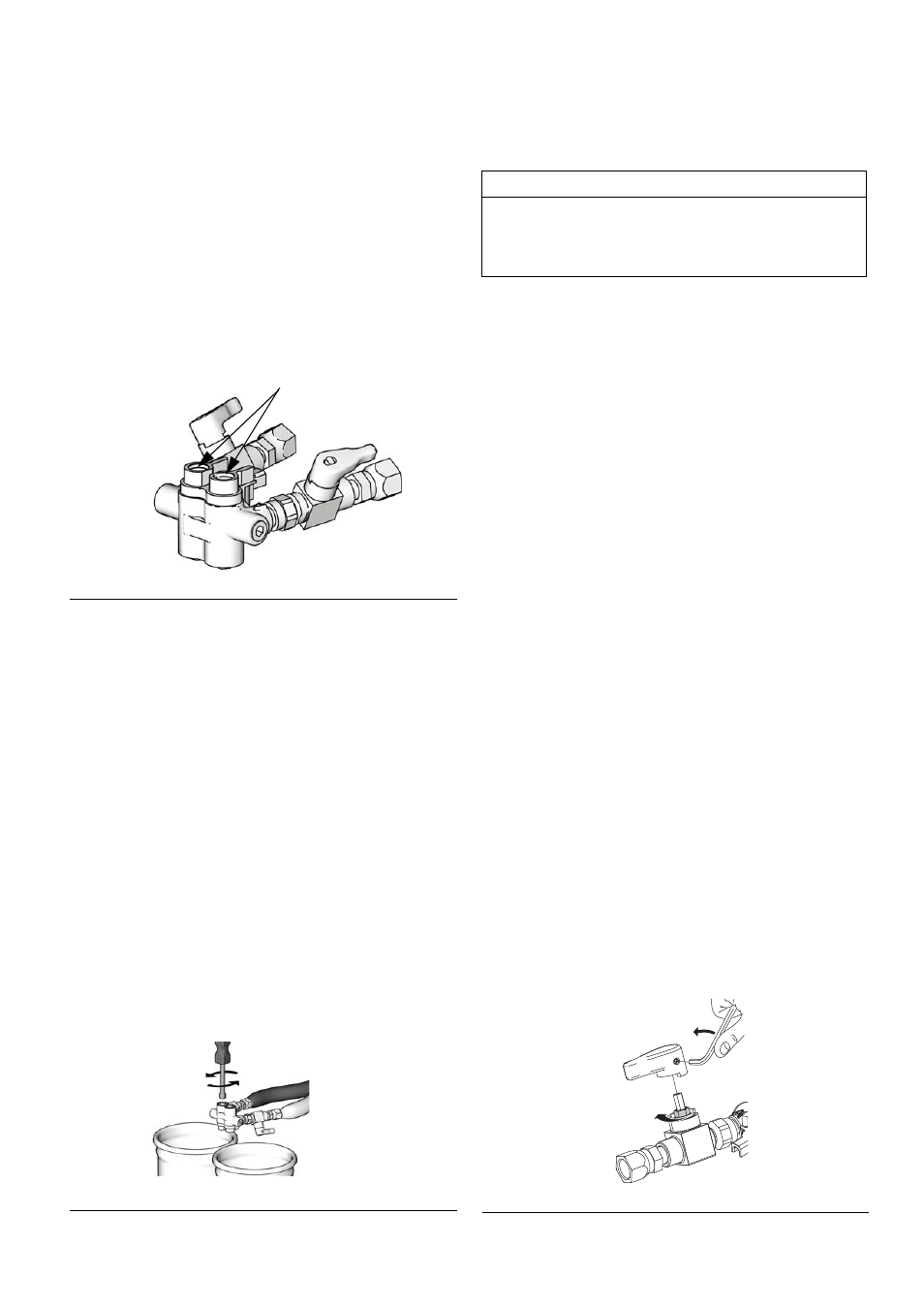

Р
ИС
. 36:
Р
ИС
. 37
Отверстия для жидкости
TI12089a
TI11337a
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание вторичного загрязнения обратных
клапанов не меняйте местами детали компонента
А и компонента В. На обратном клапане
компонента A присутствует буква A.
Р
ИС
. 38
1/8
TI19008a
