Техническое обслуживание оборудования
28 313712P

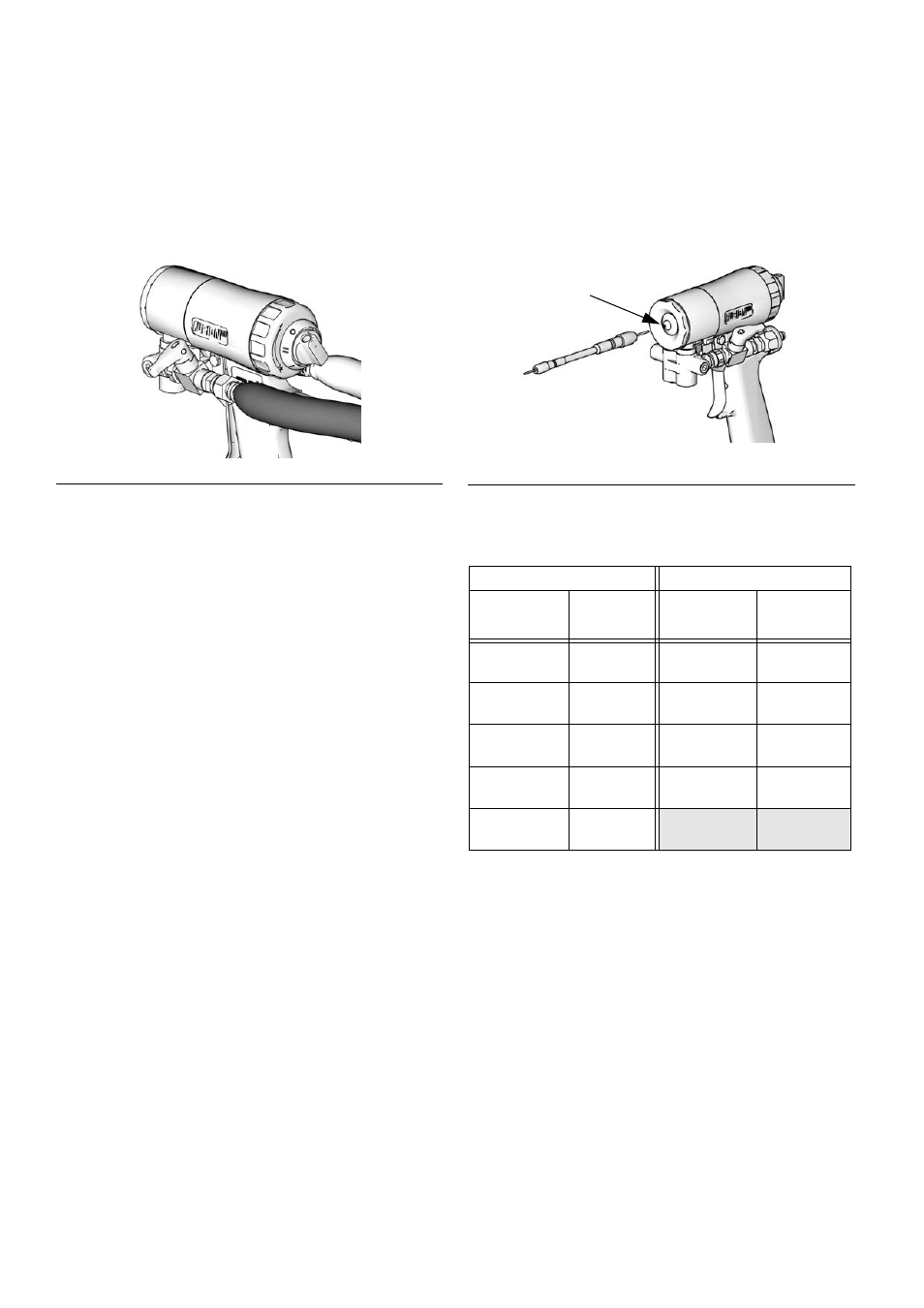

Очистка сопла
смесительной камеры
1. Установите пистолет на плунжерный
предохранитель (см. стр. 12).
2. Ознакомьтесь с таблицей 1. Помимо
этого, см. идентификационную таблицу
в разделе Комплекты деталей сверл,
стр. 53. Очистите сопло (N)
смесительной камеры с помощью
сверла подходящего размера.
Таблица 1. Размеры сверл для очистки
сопел
Р ИС . 39
TI11326a
Р ИС . 40
Распыление по кругу Распыление по плоскости
Смесительная
камера
Размер
сверла в
дюймах (мм)
Смесительная
камера
Размер
сверла в
дюймах (мм)
RD2020 #58, ,042
(1,00)
FL2020 3/32, ,094
(2,35)
RD0000 #55, ,052
(1,30)
FL0000 3/32, ,094
(2,35)
RD0101 #53, ,060
(1,50)
FL0101 3/32, ,094
(2,35)
RD0202 #50, ,070
(1,75)
FL0202 3/32, ,094
(2,35)
RD0303 #44, ,086
(2,15)
TI12090a
N
