Установка и извлечение картриджа ClearShot Liquid
313712P 23
Установка и извлечение картриджа ClearShot
Liquid
Установка
1. Выполните процедуру снятия давления,
описание которой приводится в
разделе Процедура снятия давления,
стр. 17.

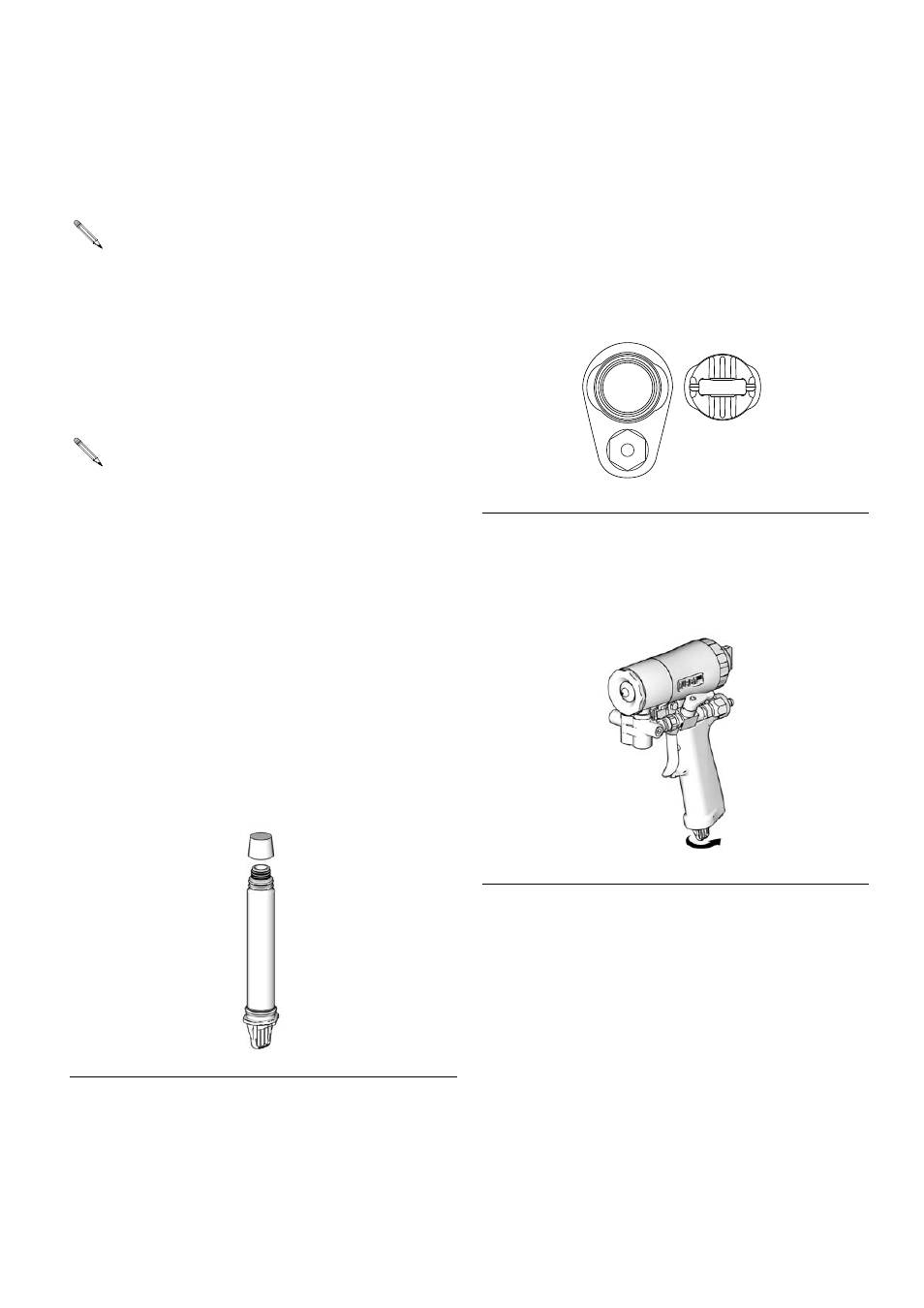

2. Снимите пластмассовую крышку с
нового картриджа ClearShot Liquid.
3. Вставьте картридж в рукоятку
пистолета. Убедитесь в том, что
выступы на картридже находятся на
одной линии с углублениями для этих
выступов на рукоятке пистолета.
4. Вставив картридж до упора, поверните
его по часовой стрелке на 1/4 оборота,
чтобы зафиксировать картридж в
рукоятке пистолета.
5. Включите воздушный клапан и залейте
дозировочный насос ClearShot Liquid.
a. Для заливки дозировочного насоса
следует нажать на спусковой
крючок пистолета 20 раз.
b. Направьте пистолет на лист картона
и нажмите на спусковой крючок. Это
необходимо для проверки дозы
жидкости ClearShot Liquid.
6. Продолжайте распыление.
Если снимать или устанавливать
картридж ClearShot Liquid нелегко,
нанесите несколько капель жидкости
ClearShot Liquid на уплотнительные
кольца и (или) отверстие картриджа.
Кроме того, для этого можно
использовать смазочные материалы на
водной основе.
Не применяйте консистентную смазку
Fusion и другие смазочные материалы
на основе нефти или растительных
масел. Применение этих смазочных
материалов приведет к набуханию
уплотнительных колец картриджа
внутри рукоятки пистолета.
Р ИС . 30
TI113340a
Р ИС . 31
Р ИС . 32
TI113341a
TI113342a
