Обратные клапаны – Инструкция по эксплуатации Graco Fusion CS
Страница 41
Ремонт оборудования
313712P
41

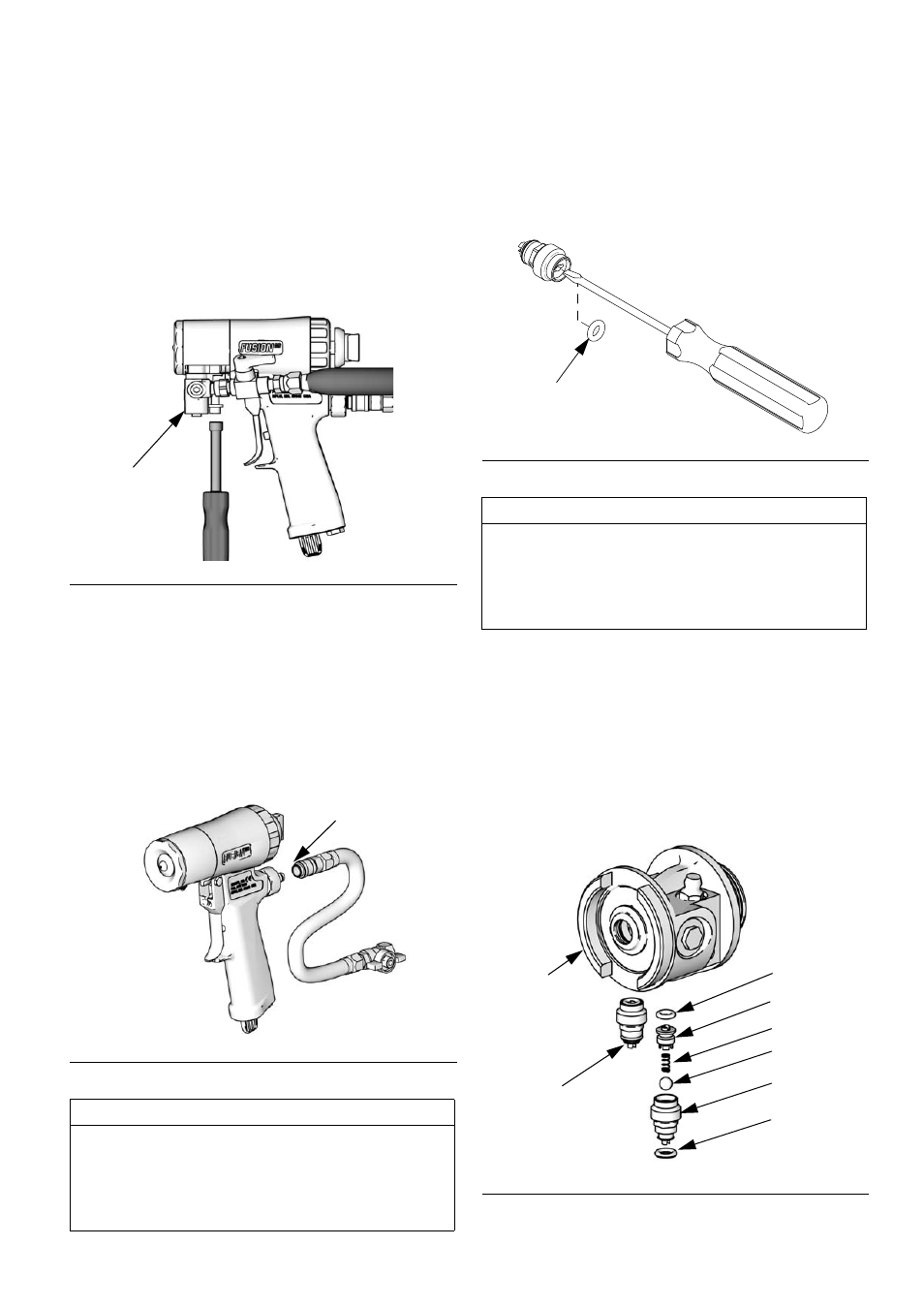

Обратные клапаны
1. Выполните процедуру снятия давления,
описание которой приводится в разделе
Процедура снятия давления, стр. 17.
2. Снимите коллектор (M) жидкости. Не
отключайте воздухопровод. Очистка
коллектора жидкости, стр. 27.
3. Промойте пистолет для удаления остатков
компонентов A è B. См. раздел Промывка
пистолета, стр. 26. Выполните процедуру
снятия давления, описание которой
приводится в разделе Процедура снятия
давления, стр. 17.
4. Отключите воздухопровод (D).
5. Снимите обратные клапаны (44, 45) с
помощью ключа для шестигранных гаек.
6.
Разберите обратные клапаны с помощью
отвертки с плоским шлицем.
.
7. Очистите и осмотрите все детали.
Тщательно осмотрите уплотнительные
кольца (44e, 44f). Надавите на шарик (44b),
чтобы проверить обратный клапан. Клапан
должен правильно двигаться, а пружина –
работать надлежащим образом. Замените
отдельные детали обратных клапанов,
если это необходимо.
Р
ИС
. 56
Р
ИС
. 57
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание вторичного загрязнения
обратных клапанов не меняйте местами
детали компонента А и компонента В. На
обратном клапане компонента A
присутствует буква A.
TI12095a
M
TI12086a
D
Р
ИС
. 58
ПРЕДОСТЕРЕЖЕНИЕ
Повреждение уплотнительных колец
(44e, 44f) обратных клапанов может привести
к появлению наружной утечки. Замените
уплотнительные кольца, если они
повреждены.
Р
ИС
. 59
44e
TI12099a
45
44e
44d
44c
44b
44a
44f
F
