Техническое обслуживание оборудования
30
313712P
5. Ослабьте боковые уплотнения A è B на
два оборота.

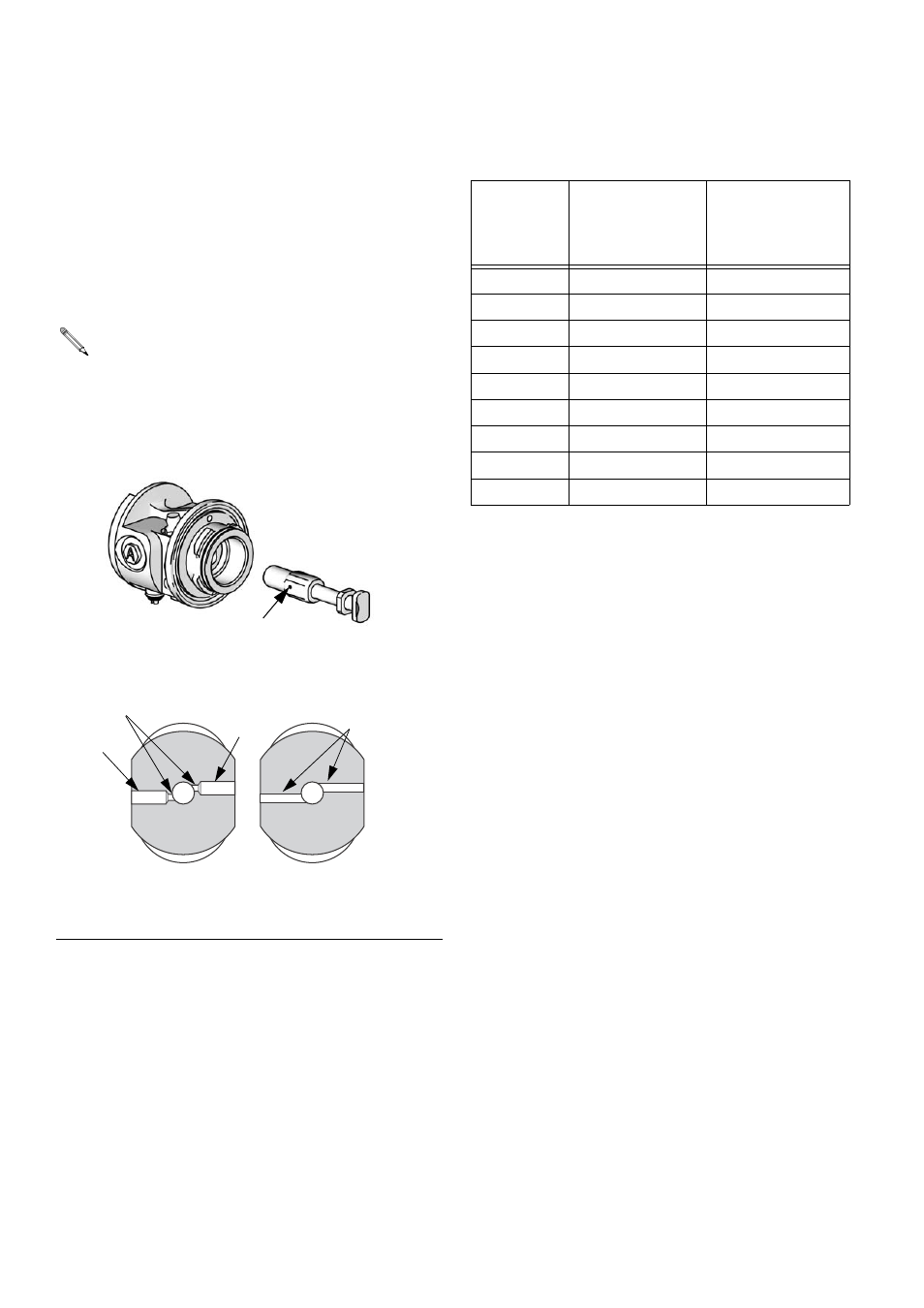

6. Извлеките смесительную камеру из
задней части корпуса для жидкости.
Размер сверла для очистки отверстий
см. в таблице 2. Кроме того, см.
идентификационную таблицу в разделе
Комплекты деталей сверл, стр. 53.
Таблица 2. Размеры сверл для
отверстий для ударного смешивания
жидкостей
7. Установите смесительную камеру на
место.
8. Затяните боковые уплотнения A è B.
10. Установите на место коллектор (M)
жидкости. Подключите к системе
воздухопровод (D). Возобновите
эксплуатацию пистолета.
Некоторые смесительные камеры
имеют глухие отверстия и требуют
сверл двух размеров для полной
очистки отверстий для ударного
смешивания.
Р
ИС
. 42
TI12097a
Отверстие для ударного смешивания жидкостей
IP
CB
IP
TI3533a
Смесительные камеры
RD è FL, 2020 и 2929
Смесительные камеры
RD è FL, 4242 и выше
CB
Смесительная
камера
Размер сверла для
отверстий (IP) для
ударного
смешивания
жидкостей в дюймах
(мм)
Размер сверла для
глухих отверстий в
дюймах (мм)
RD2020
#76, ,020 (0,50)
#53, ,060 (1,50)
RD0000
#69, ,029 (0,70)
#53, ,060 (1,50)
RD0101
#58, ,042 (1,00)
–
RD0202
#55, ,052 (1,30)
–
RD0303
#53, ,060 (1,50)
–
FL2020
#76, ,020 (0,50)
#53, ,060 (1,50)
FL0000
#69, ,029 (0,70)
#53, ,060 (1,50)
FL0101
#58, ,042 (1,00)
–
FL0202
#55, ,052 (1,30)
–
